Руководство по технике безопасности и установке прожектора MAC Viper Wash

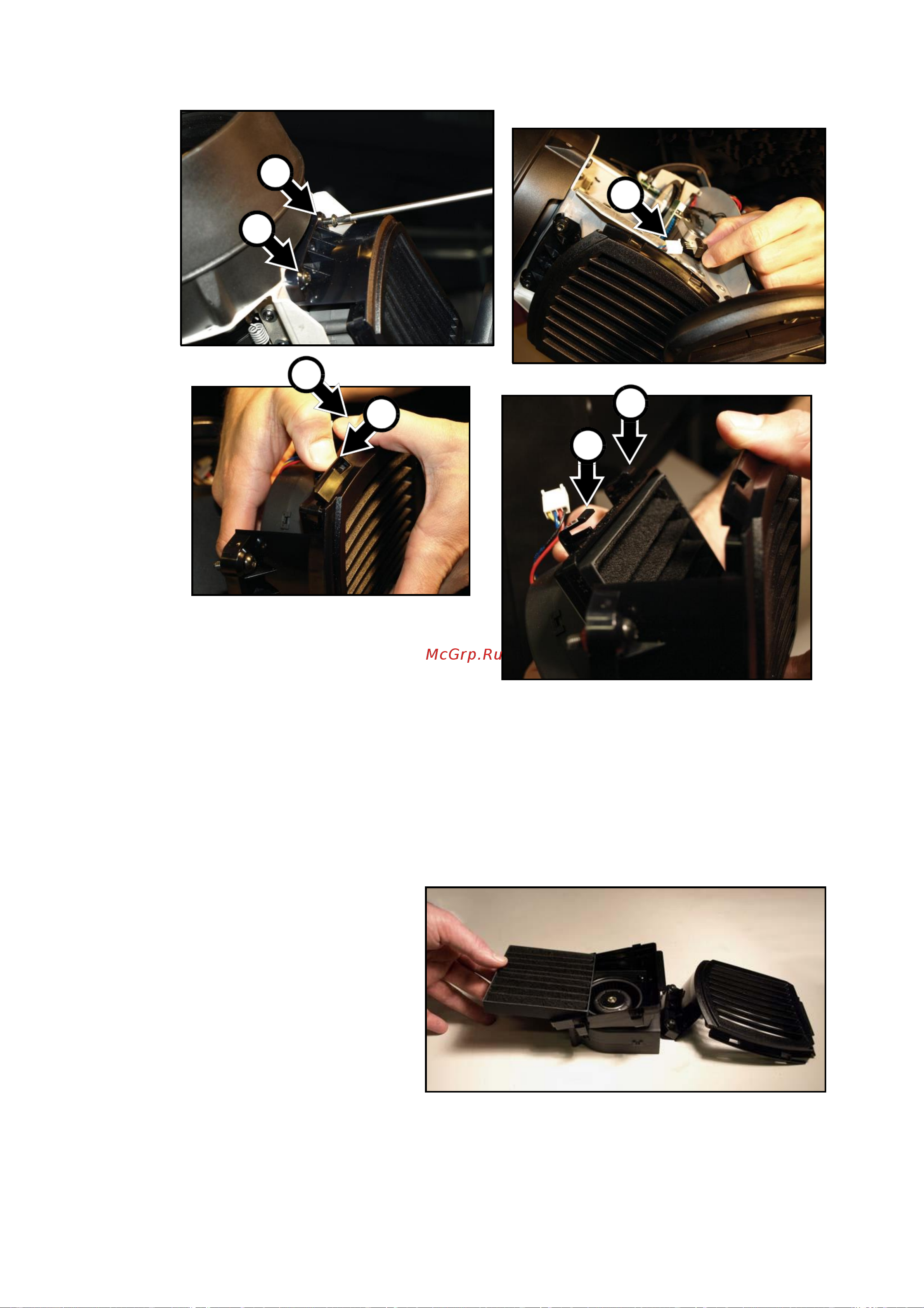

Рисунок 13: Снятие воздушного фильтра головной

части

7. Вынуть старый воздушный фильтр из гнезда фильтра и поставить новый на место так, чтобы ребра

фильтрующего элемента располагались сверху вниз (в том же направлении, что и створки крышки

гнезда фильтра), как показано на Рисунке 14.

8. См. Рисунок 13. Зацепить край крышки напротив зажимов C за гнездо и затем надавливающим

движением надвинуть крышку на корпус, так чтобы зажимы защелкнулись в гнезде, и чтобы положение

крышки было соответствующим ― без зазоров, через которые воздух мог бы обойти фильтр.

9. Снова подсоединить разъем

вентилятора воздушного фильтра B.

10. Зацепить задний конец гнезда

воздушного фильтра в

соответствующее положение в

головной части, сдвинув гнездо по

направлению к задней поверхности

устройства. Затем, удерживая

переднюю часть гнезда напротив

передней поверхности

головной части

устройства, затянуть два винта А под

звездообразный ключ 25.

Рисунок 14: Выравнивание воздушного фильтра

головной части

11. По завершении очистки головной части поставить крышки на место в соответствии с

инструкцией в разделе «Доступ к головной части» на стр. 16 и ослабить фиксатор наклона.

Затем подключить электропитание устройства.
