Руководство по технике безопасности и установке прожектора MAC Viper Wash

6. Светофильтры в колесе модуля IBD можно заменять. Если необходимо произвести замену, см.

Рисунок 18. Вращать колесо светофильтров до тех пор, пока не получите доступ к фильтру,

который нужно заменить. Приподнять фильтр за внешний край вверх от колеса, чтобы

освободить его, затем вытянуть из удерживающей пружины А и из колеса светофильтров.

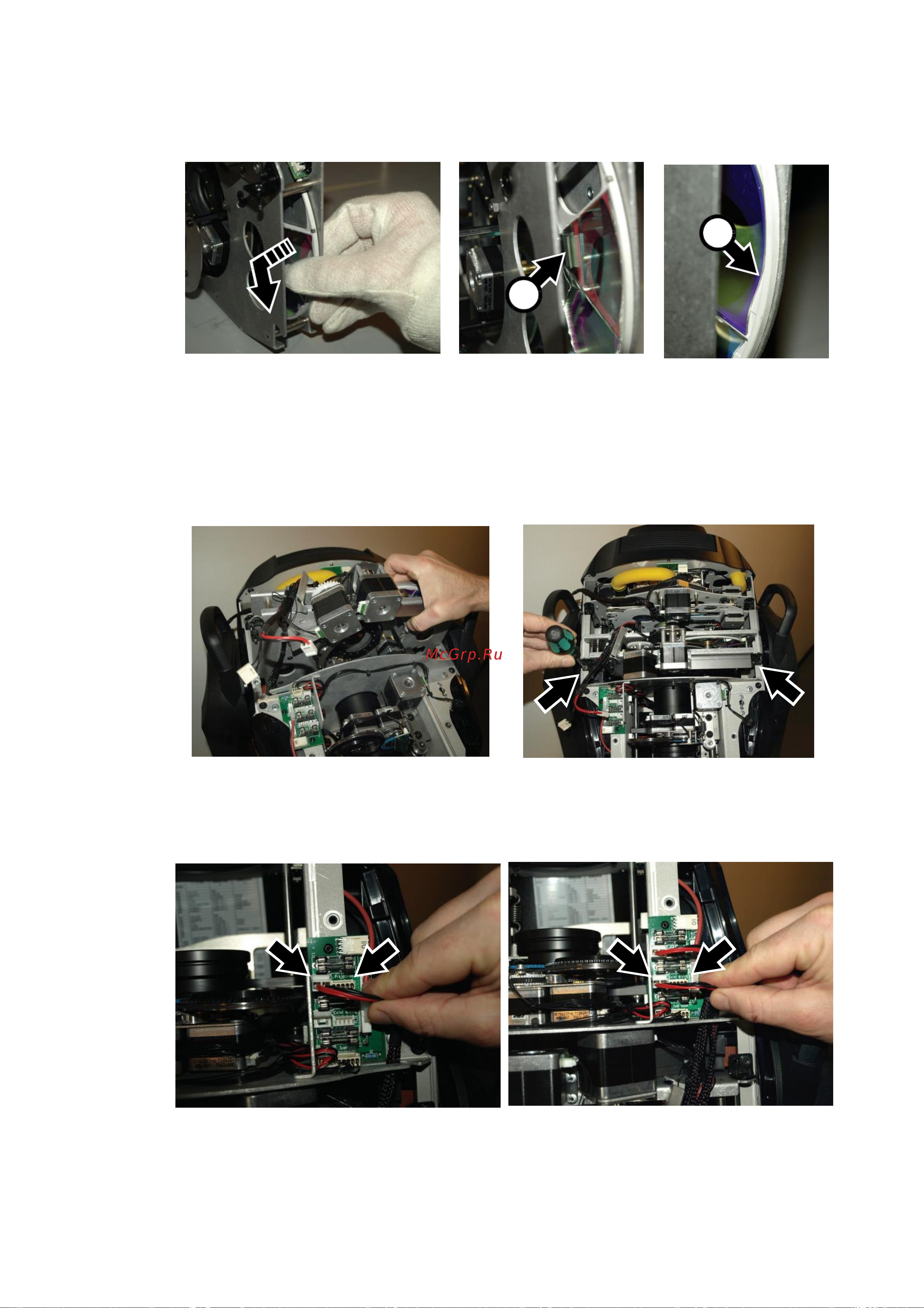

Рисунок 18: Замена светофильтра

7. Чтобы установить фильтр, следует задвинуть его в колесо светофильтров так, чтобы он

защелкнулся под удерживающей пружиной А, затем закрепить внешний край фильтра B под

кромкой на краю колеса светофильтра.

8. Чтобы установить модуль IBD в MAC Viper Wash, см. Рисунок 19. Задвинуть носитель

зума/фокуса полностью вперед и сдвинуть модуль вниз в головную часть, как показано на

рисунке. Закрепить модуль на месте двумя удерживающими винтами под звездообразный ключ

20 (отмечены стрелками).

Рисунок 19: Крепление модуля IBD

9. См. Рисунок 20. Подсоединить модуль IBD к разъемам проекций и снова подсоединить модуль

смешения цветов к разъемам смешения цветов на печатной плате справа в головной части.

Рисунок 20: Подсоединение модуля IBD
