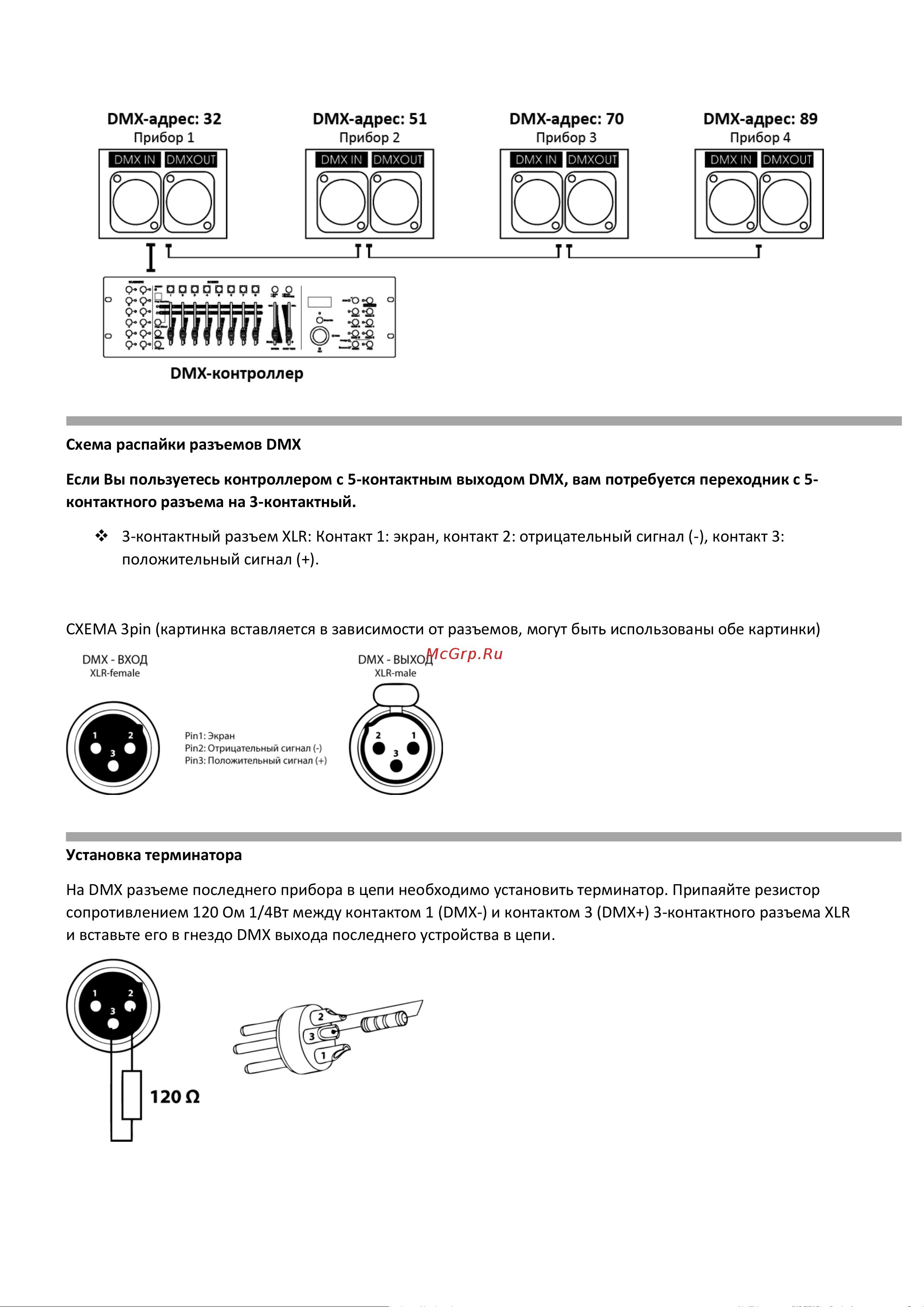

Схема распайки разъемов DMX

Если Вы пользуетесь контроллером с 5-контактным выходом DMX, вам потребуется переходник с 5-

контактного разъема на 3-контактный.

 3-контактный разъем XLR: Контакт 1: экран, контакт 2: отрицательный сигнал (-), контакт 3:

положительный сигнал (+).

СХЕМА 3pin (картинка вставляется в зависимости от разъемов, могут быть использованы обе картинки)

Установка терминатора

На DMX разъеме последнего прибора в цепи необходимо установить терминатор. Припаяйте резистор

сопротивлением 120 Ом 1/4Вт между контактом 1 (DMX-) и контактом 3 (DMX+) 3-контактного разъема XLR

и вставьте его в гнездо DMX выхода последнего устройства в цепи.
