■ Линейное соединение.

Для этих применений процессор предусматривает разъем «TRS» и «XLR» для

состыковки с большинством профессиональных аудиоустройств.

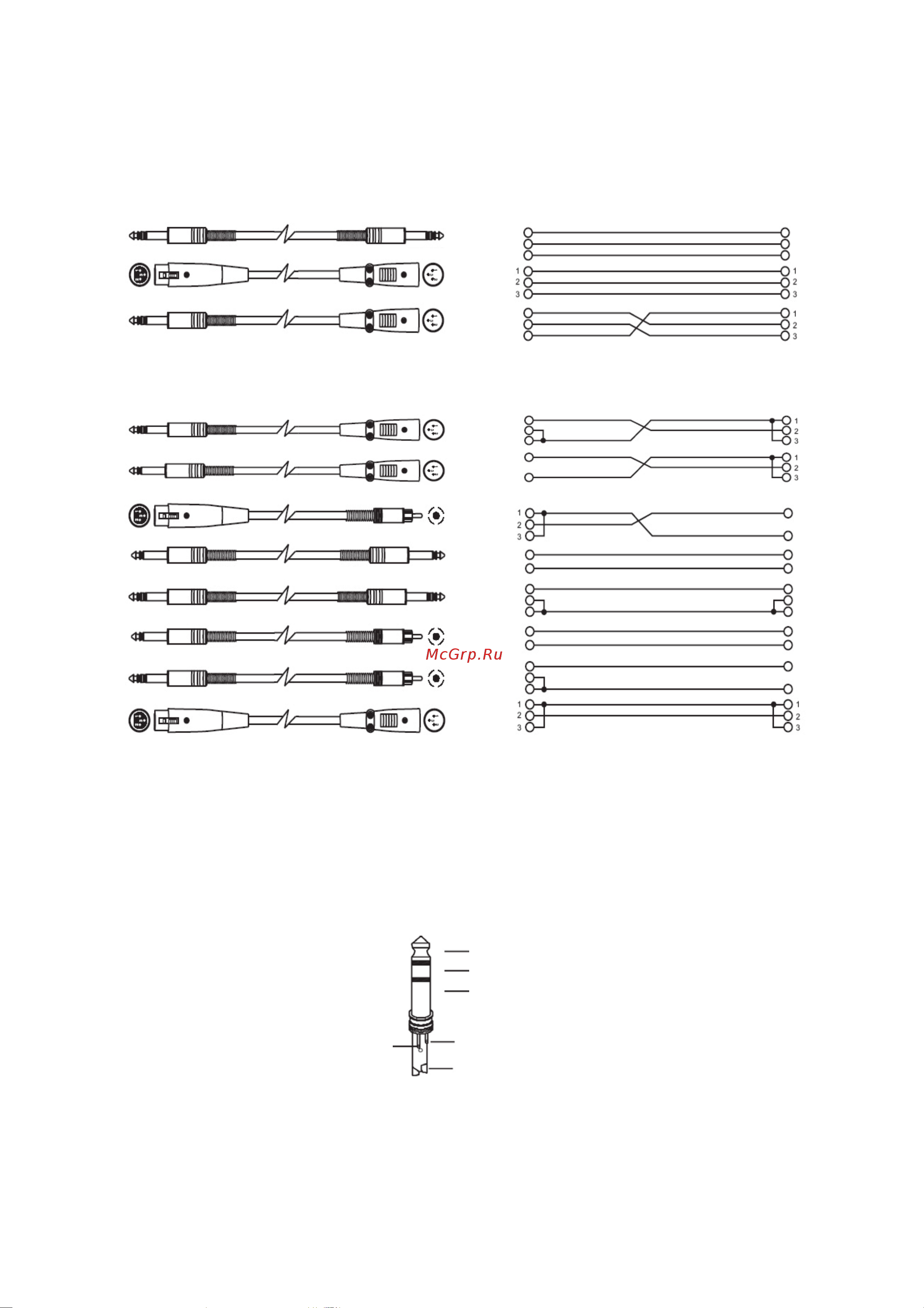

Последуйте примерам конфигурации на рисунке, для вашего частного соединения.

Симметричное соединение.

кончик кончик

кольцо кольцо

кончик кольцо муфта муфта кольцо кончик муфта муфта

кончик

кольцо

кончик кольцо муфта муфта

Несимметричное соединение.

кончик

кольцо

кончик кольцо муфта

муфта

кончик

кончик кольцо муфта

муфта

центр

экран

кончик кончик

кончик муфта муфта кончик муфта муфта

кончик кончик

кольцо кольцо

кончик кольцо муфта муфта кольцо кончик муфта муфта

кончик центр

кончик муфта муфта экран

кончик центр

кольцо

кончик кольцо муфта муфта экран

■ Соединение посредством точек ввода.

При выполнении соединения к основным вводам микшера, вы можете иметь один

штекер «TRS» для «отправки и возврата», тогда используйте кабель ввода «Y»,

конфигурация которого дана в примерах на рис.

Введение штекера «TRS» размером ¼ дюйма.

передача

возврат

земля / экран

кольцо

кончик

муфта
