- 5 -

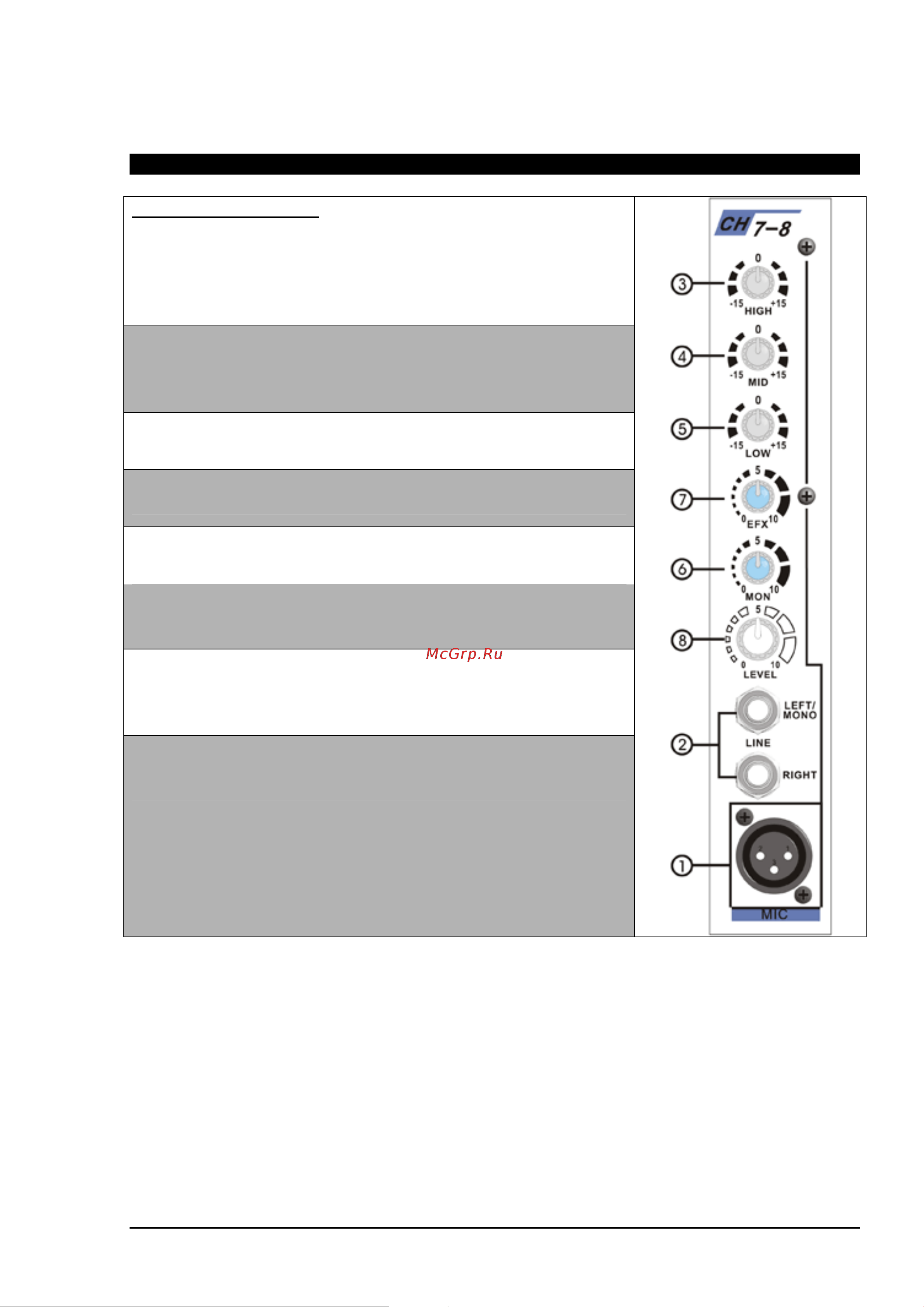

ПАНЕЛЬ УПРВЛЕНИЯ

Секция стерео канала

1. MIC Input: симметричный XLR вход для подключения

микрофона с уровнем сигнала -60~-35дБ. При включении

фантомного питания на конденсаторный микрофон подаётся

постоянный ток +48В.

2. L/MONO и RIGHT: 2 ¼” несимметричных джека для

подключения источника линейного сигнала. Уровень -10дБ.

При подключении источника монофонического сигнала

используйте разъём L/MONO.

3. HI: регулирует уровень ВЧ входного сигнала. 15кГц ±15дБ.

4. MID: регулирует уровень CЧ входного сигнала. 2.5кГц

±15дБ.

5. LOW: регулирует уровень НЧ входного сигнала. 80Гц

±15дБ.

6. MON: регулятор выходного уровня монитора. Сигнал

монитора не управляется регулятором LEVEL и поступает на

выходы Monitor и AUX.

7. EFX: регулятор выходного уровня эффектов. Сигнал

эффектов управляется регулятором LEVEL. Используйте

регулятор при работе с внешним процессором эффектов,

иначе, установите его в нулевое положение.

8. LEVEL: контролирует уровень выходного сигнала канала.

Если канал не используется, установите в нулевое

положение.
