2.9. Режим работы и подключение акустического кабеля.

Переключатель режима работы MODE расположен на задней панели усилителя и определяет то, в каком

режиме работает усилитель. Возможные варианты: DUAL (двухканальное стерео), PARALLEL (двухканальное

моно) или BRIDGED (мостовой режим, одноканальный).

В режиме DUAL, два канала усилителя работают независимо друг от друга. С помощью

регуляторов входного уровня на передней панели усилителя можно настроить усиление

каждого канала.

В режиме PARALLEL, входы каналов 1 и 2 соединены. Аудио сигнал должен быть приложен к

входу канала 1. С помощью регуляторов уровня можно регулировать отдельное усиление

каждого канала. Параллельный режим работы выбирают тогда, когда один и тот же сигнал

посылается на множество усилителей при инсталляции больших систем.

ВНИМАНИЕ: В режиме PARALLEL, входной сигнал должен быть подан только на канал 1 (CH1).

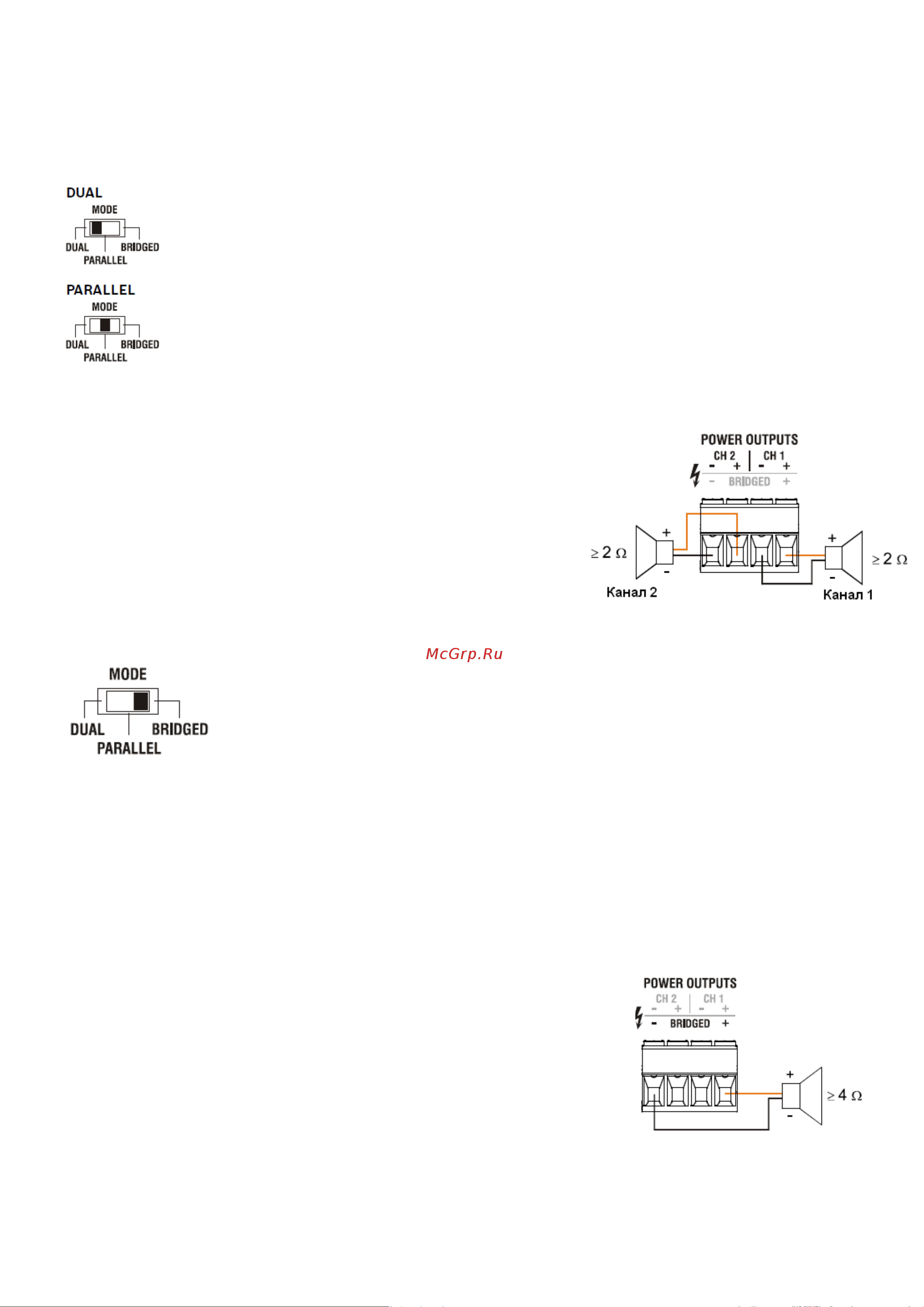

На иллюстрации показано подключение АС в режимах DUAL и

PARALLEL. На задней панели усилителя присутствует подсказка по

правильному подключению.

Режим BRIDGED (мостовой)

В режиме BRIDGED (мостовой) оба канала усилителя работают в двухтактном режиме.

Аудиосигнал должен подаваться на входной разъем канала 1. Уровень усиления

настраивается только регулятором уровня канала 1.

ВНИМАНИЕ: в режиме BRIDGED, входной сигнал подается на вход только канала 1. Уровень усиления

устанавливается только регулятором канала 1.

В мостовом режиме (BRIDGED), не допустимо, чтобы импеданс нагрузки был ниже 4 Ом. На выходе

усилителя может присутствовать экстремально высокое напряжение. Подключенные колонки должны

быть способны выдерживать такое напряжение. Убедитесь, что характеристики акустических систем

соответствуют мощности усилителя.

В мостовом режиме колонка подключается к контактам 1+ и 2-, как

показано на иллюстрации. Правильное соединение так же показано на

задней панели усилителя.
