- 4 -

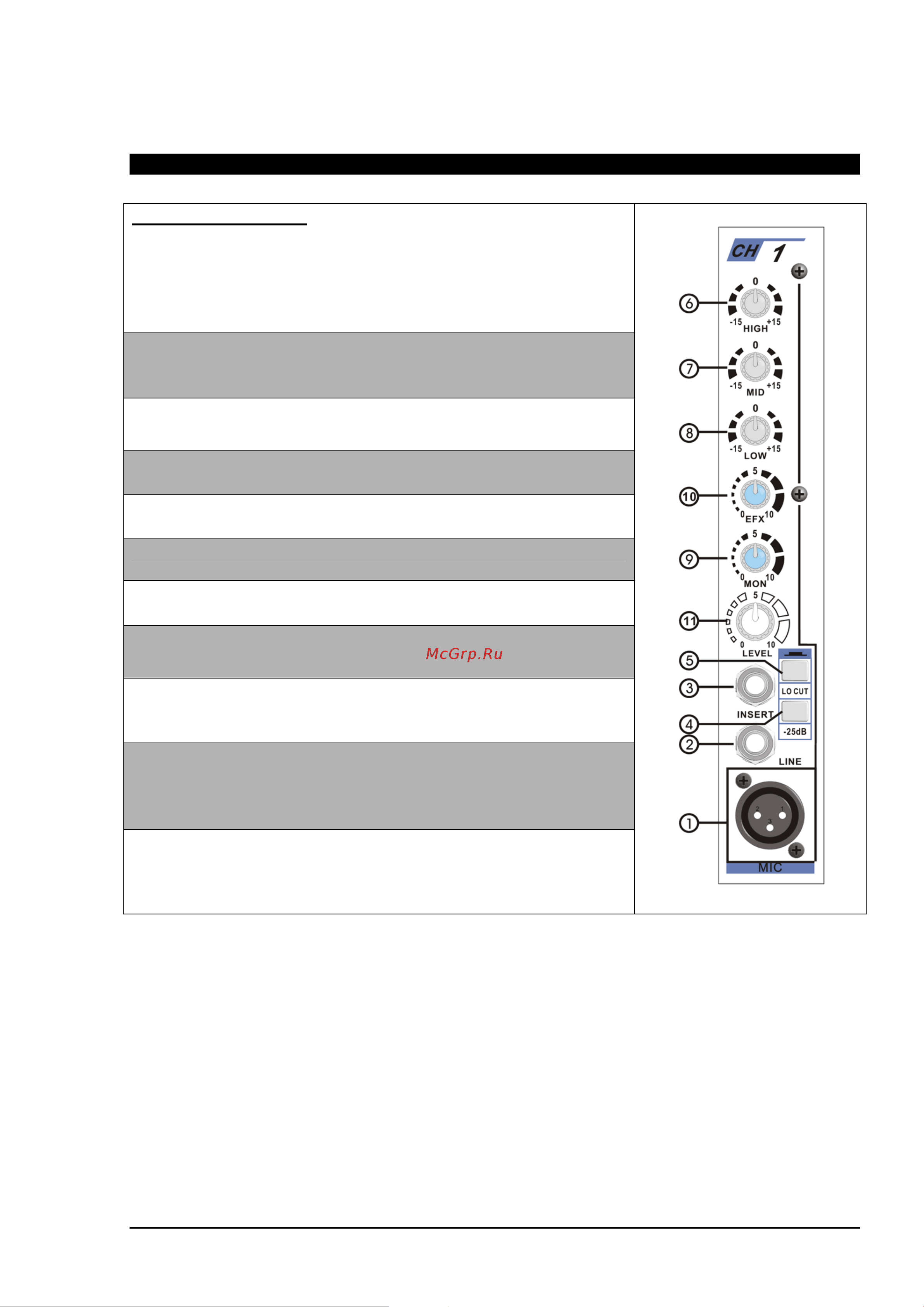

ПАНЕЛЬ УПРВЛЕНИЯ

Секция моно канала

1. MIC Input: симметричный XLR вход для подключения

микрофона с уровнем сигнала -60 ~ -35дБ. При включении

фантомного питания на конденсаторный микрофон подаётся

постоянный ток +48В.

2. LINE Input: ¼” симметричный джек для подключения

источника линейного сигнала с уровнем -40дБ ~ -15дБ.

3. INSERT: ¼” джек для подключения внешнего процессора

сигнала (есть только на каналах 1 и 2)

4. PAD: кнопка уменьшает уровень входного сигнала на

25дБ, чтобы избежать перегрузки.

5. LOW CUT: кнопка обрезает частоты входного сигнала

ниже 80Гц.

6. HI: регулирует уровень ВЧ входного сигнала. 15кГц ±15дБ.

7. MID: регулирует уровень CЧ входного сигнала. 2.5кГц

±15дБ.

8. LOW: регулирует уровень НЧ входного сигнала. 80Гц

±15дБ.

9. MON: регулятор выходного уровня монитора. Сигнал

монитора не управляется регулятором LEVEL и поступает на

выходы Monitor и AUX.

10. EFX: регулятор выходного уровня эффектов. Сигнал

эффектов управляется регулятором LEVEL. Используйте

регулятор при работе с внешним процессором эффектов,

иначе, установите его в нулевое положение.

11. LEVEL: контролирует уровень выходного сигнала канала.

Если канал не используется, установите в нулевое

положение.
