1. МОНТАЖ КОНСОЛИ И ЭЛЕКТРОМОНТАЖ

1.1 Установите консоль на надежную опору в кабине транспортного средства.

1.2 Подключите кабель консоли к разъему на обратной стороне консоли. Выведите кабель консоли из кабины и

закрепите его.

1.3 Установите выключатель питания в положение OFF (ВЫКЛ.) и подведите красный и белый провода питания

к 12-вольтовому аккумулятору. Подключите белый провод питания к ОТРИЦАТЕЛЬНОЙ (-) клемме, а красный –

напрямую к ПОЛОЖИТЕЛЬНОЙ (+) клемме аккумулятора (НЕ ПОДКЛЮЧАЙТЕ КРАСНЫЙ И БЕЛЫЙ

ПРОВОДА К СТАРТЕРУ). Закрепите провода питания с помощью пластиковых кабельных стяжек. НЕ

закрепляйте провода питания рядом с существующими выводами или другими электрическими соединениями.

1.4 Подключите датчик скорости к разъему с обратной стороны консоли.

1.5 Закрепите кабель датчика скорости и кабель консоли пластиковыми кабельными стяжками.

1.6 Начальная инсталляция системы завершена.

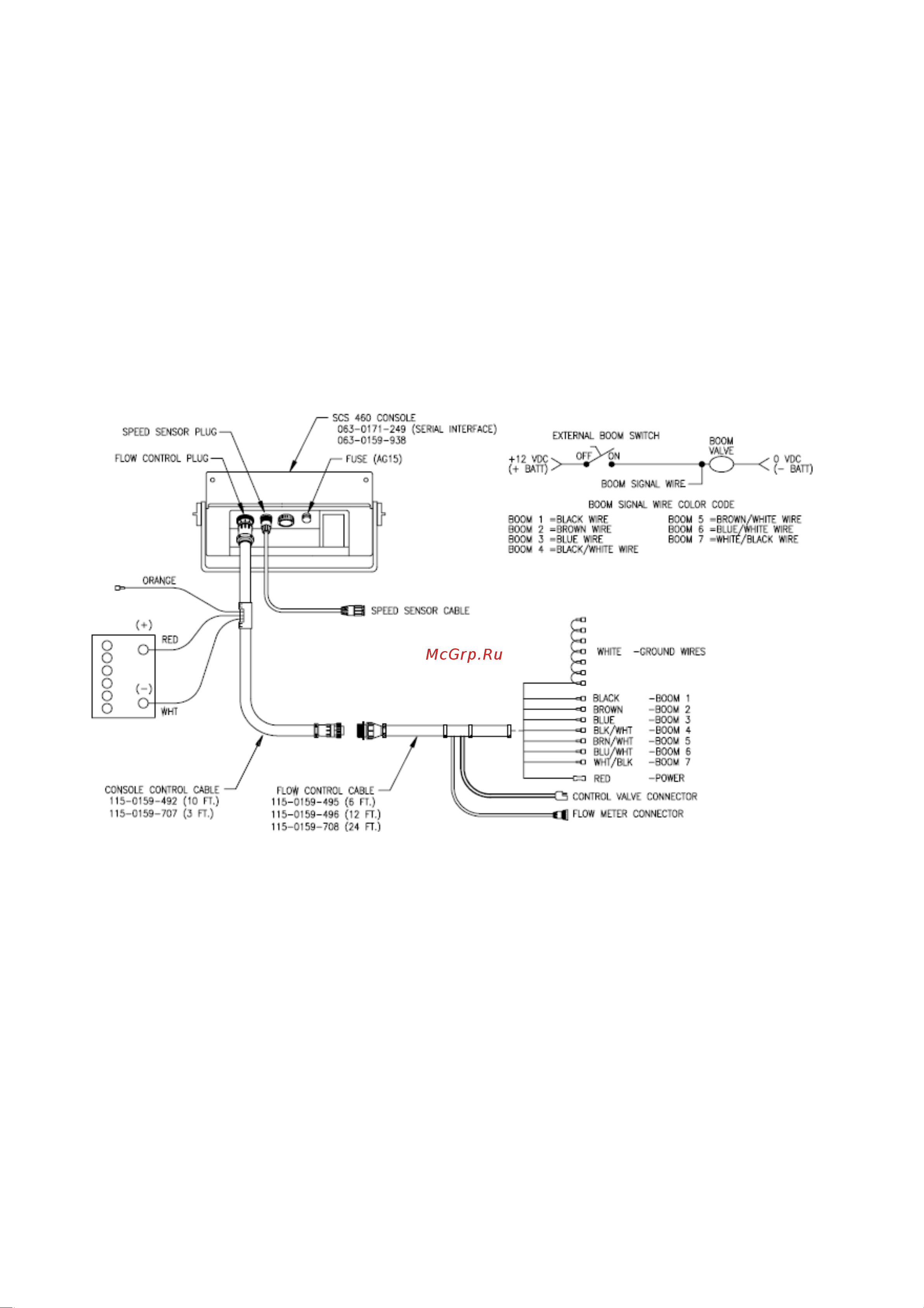

Схема подключения консоли управления.

2. Первоначальная настройка консоли управления поливом Raven 450.

При первом включении консоли управления поливом Raven 450 необходимо установить три постоянные

характеристики, калибровка которых в дальнейшем не потребуется. Это следующие показатели:

- площадь - US(США) (ОБЪЕМ НА АКР), SI (СИ) (ОБЪЕМ НА ГЕКТАР) или TU {1000 кв. футов}; SP1

- датчик скорости - WHEEL DRIVE (ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА) или SP2 - RADAR SPEED

SENSOR (РАДАРНЫЙ ДАТЧИК СКОРОСТИ)

- клапан управления - C-SD - STANDARD VALVE (СТАНДАРТНЫЙ КЛАПАН), C-F - FAST VALVE

(БЫСТРОДЕЙСТВУЮЩИЙ КЛАПАН) или C-FC - FAST CLOSE VALVE (БЫСТРОДЕЙСТВУЮЩИЙ ЗАПОРНЫЙ

КЛАПАН).

2.1 Установка единиц измерения площади.

2.1.1 Включите консоль управления переместив переключатель POWER (фото 1) в положение ON
