2.3 Установка модели клапана управления.

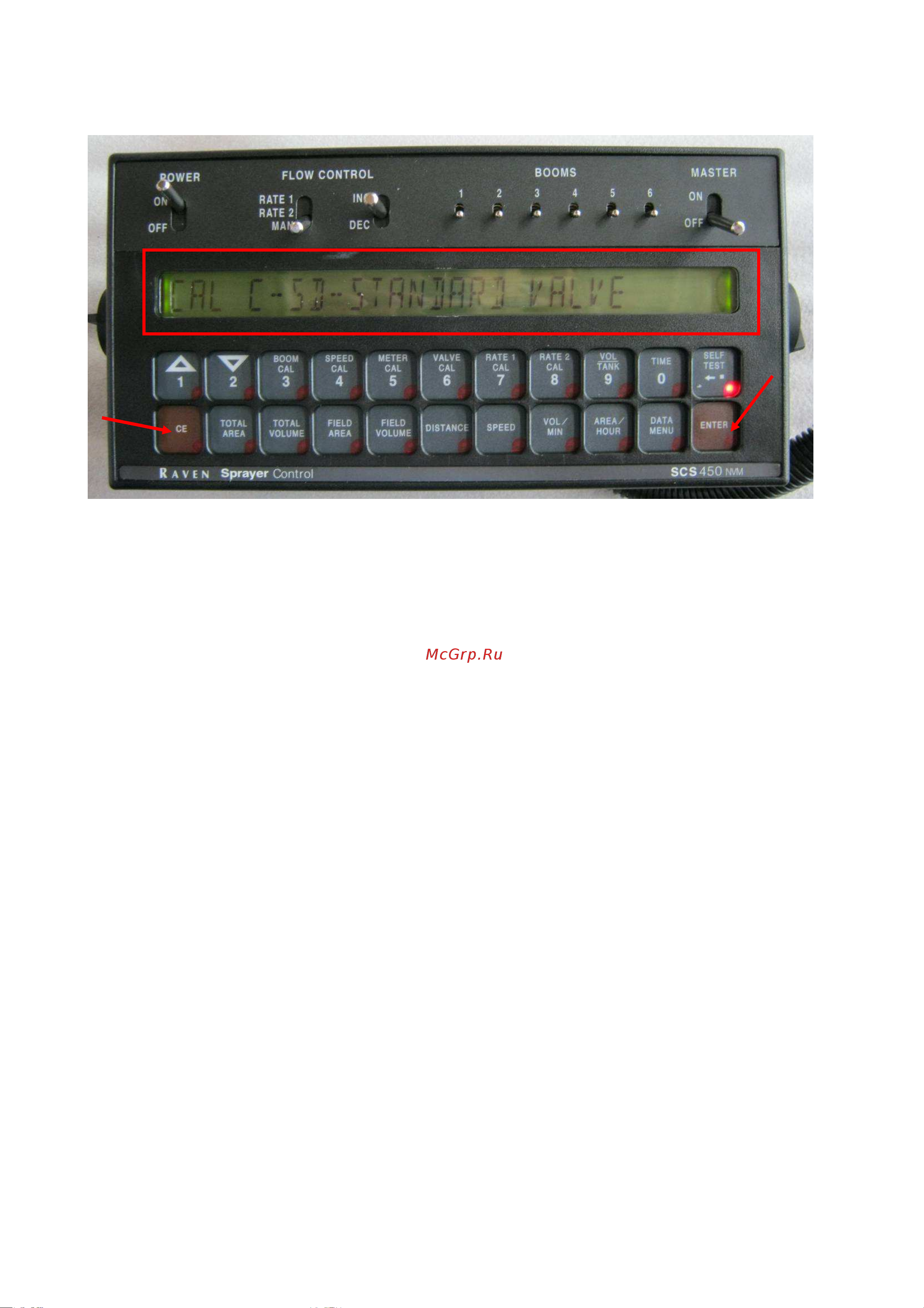

2.3.1 Нажимая кнопку CE на консоли установите на дисплее С-SD- STANDARD VALVE (фото 4) и сохраните

данное значение модели клапана управления нажав ENTER (фото 4).

Фото 4

Первоначальная калибровка консоли окончена. Сохраненные значения единиц измерения площади, модели

датчика скорости и модели клапана управления останутся в памяти консоли на все время ее эксплуатации.

Примечание. Если в процессе первоначальной калибровки неправильно установлен какой-либо параметр,

произведите сброс значений. Сброс осуществляется следующим образом:

- выключите консоль управления, переместив переключатель POWER в положение OFF;

- удерживая кнопку CE на консоли, переведите переключатель POWER в положение ON.

После проведения данной процедуры необходимо произвести повторную настройку панели повторив

процедуры описанные в п.п.2.

3. Программирование консоли управления поливом.

После проведения операций по первоначальному программированию консоли необходимо ввести следующие

числовые значения:

- BOOM CAL - калибровка штанги;

- SPEED CAL - установка коэффициента скорости;

- METER CAL - установка калибровочного числа расходомера;

- VALVE CAL - установка числового значения времени срабатывания клапана управления;

- RATE 1 CAL - установка числового значения нормы внесения 1;

- RATE 2 CAL - установка числового значения нормы внесения 2.

3.1 Калибровка штанги.

3.1.1 На консоли управления нажмите клавишу BOOM CAL (фото 5). На дисплее консоли отобразится надпись

BOOM 1 CAL 0.

3.1.2 Нажмите клавишу ENTER на консоли управления. С правой стороны на дисплее отобразится символ Е

(фото 6).

ото

3.1.3 Установите значение BOOM 1 CAL с помощью цифровых клавиш консоли и нажмите клавишу ENTER для

ввода в память установленного значения (фото7).

3.1.4 С помощью кнопки ВВЕРХ (кнопка 1) переключите на BOOM 2 CAL (фото 8) . Произведите процесс

настройки второй секции штанги в последовательности, описанной в п.п.3.1.1-3.1.3.
