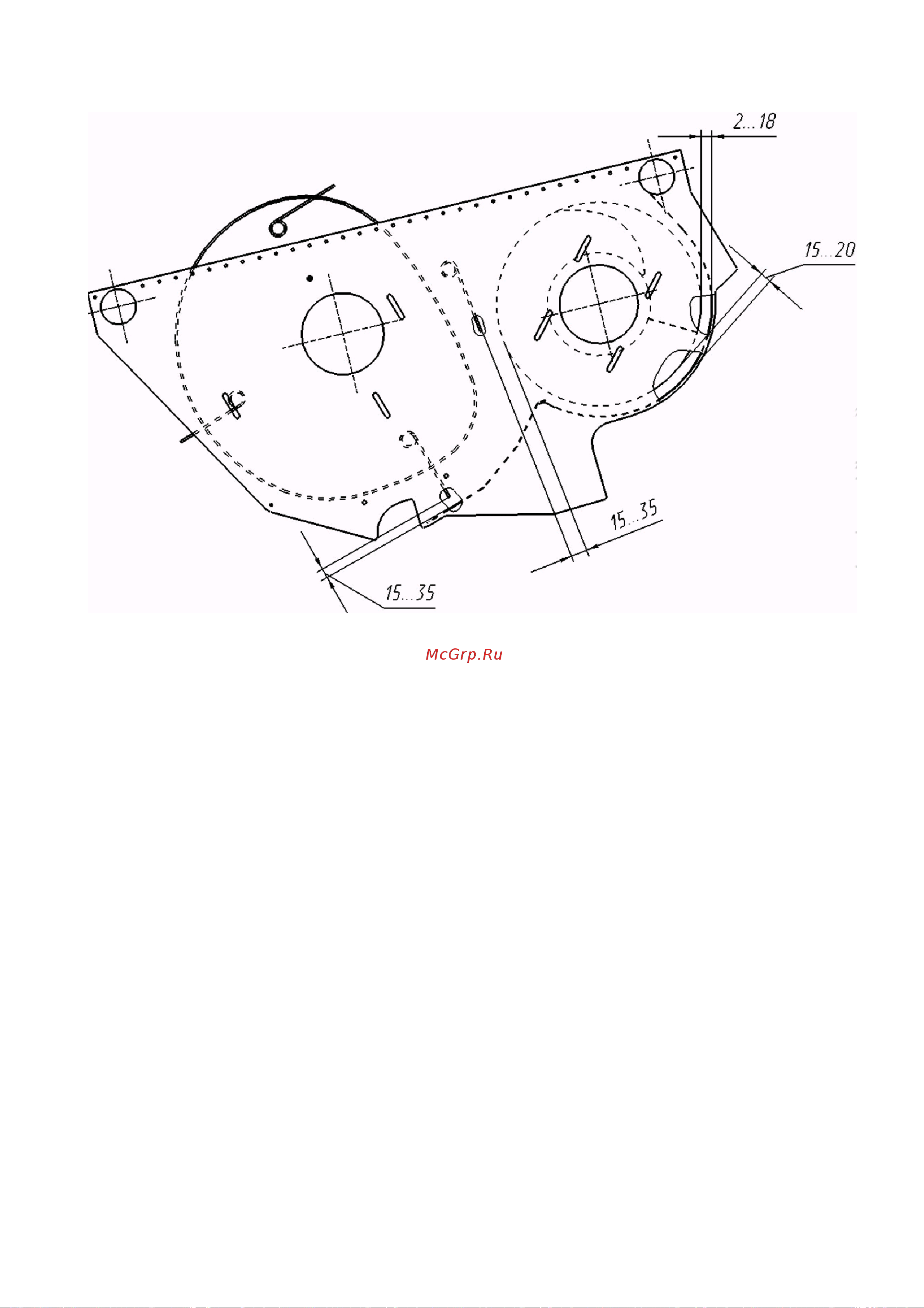

Рисунок 8 – Схема регулировок мотовила и шнека

5.4 Порядок работы

5.4.1 С помощью механизма уравновешивания жатвенная часть может зани-

мать три различных положения: транспортное, рабочее с копированием рельефа по-

ля, рабочее без копирования рельефа поля (башмаки не касаются почвы).

Перед выездом в поле или при переезде на другие участки установите жатку в

транспортное положение. Для этого необходимо поднять жатку

, тогда упоры Г (ри-

сунок 5) рычагов прижмутся к упорам кронштейнов, а отверстия Д в рычагах и

кронштейнах совместятся. Установите в них фиксирующие штыри 4.

Для перевода жатки в рабочее положение с копированием рельефа поля не-

обходимо поднять жатку, вынуть фиксирующие штыри и установить их в отверстия

стойки.

Для перевода жатки из

транспортного положения в рабочее без копирования

рельефа поля необходимо поднять жатку, вынуть фиксирующие штыри 4, опустить

жатку на землю так, чтобы упоры Г рычагов 5 опустились ниже отверстия Е, и вста-

вить в эти отверстия фиксирующие штыри 4.
