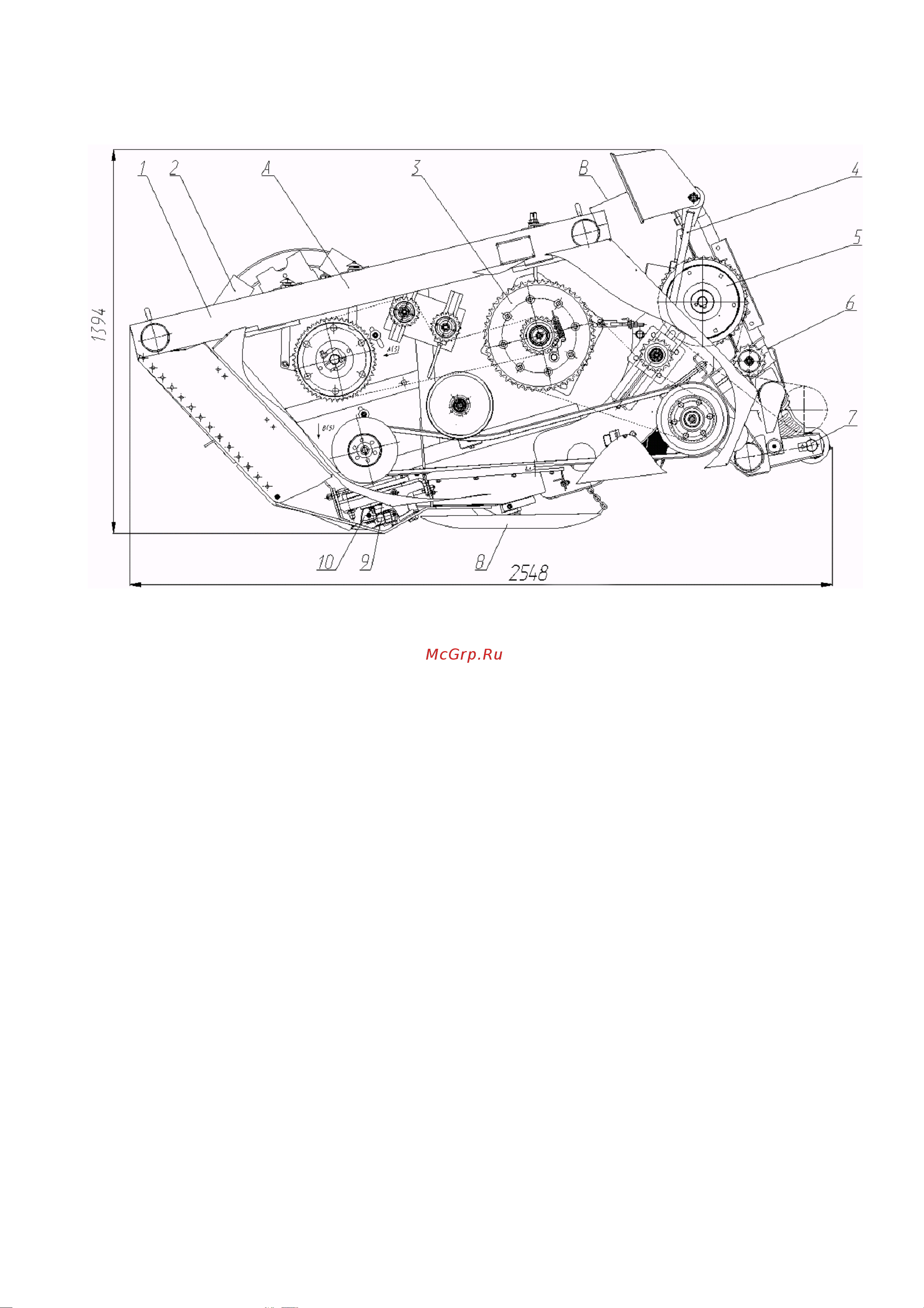

1 – корпус; 2 – мотовило; 3 – шнек; 4 – подвеска; 5 – битер; 6 – днище; 7 – центральный шарнир;

8 – башмак; 9 – режущий аппарат; 10 – противорез А – жатвенная часть; Б – проставка; В – расстоя-

ние между верхней трубой жатки и упорами на верхней трубе проставки

На левой цапфе вала мотовила закреплена звездочка 5 с предохранительной

муфтой.

На левой стороне каждой граблины приварены поводки, на которых устанав-

ливаются ролики 3. Ролики перемещаются по направляющей дорожке 2 и придают

пружинным зубьям определенное положение, обеспечивающее подвод растений к

режущему аппарату, удержание их в момент среза и подачу к шнеку.

Рисунок 1 – Жатка

В соответствии с рисунком 2, мотовило состоит из четырех граблин 7 с пру-

жинными зубьями 1 и металлическими планками 8, которые крепятся к крестовинам

9, приваренным к валу 4 мотовила. Вал мотовила установлен в опорах 6, которые

крепятся к боковинам корпуса жатки.

Режущий аппарат закреплен на пальцевом брусе 1 (рисунок 3),

состоит из но-

жа 6, пальцев 4, сегментов 5, прижимов 7. Пятка ножа 2 режущего аппарата закреп-

лена на кривошипе редуктора 3.

Мотовило приводится во вращение цепной передачей от шнека.
