- 12 - АПС 187.00.00.000-062 РЭ

АПС 187.00.00.000-062 РЭ

- 13-

РУП «Гомсельмаш»). Коэффициент определяется типом редуктора, местом установки

датчика и диаметром колёс. Значение скорости определяется как произведение частоты

сигнала в канале скорости и коэффициента пересчета.

1.3.16 В приборе реализованы три «счётчика комбайнёра» при выполнении допол-

нительной технологической функции МС (например - для занесения в память прибора

данных о количестве загруженных зерном машин, о количестве заполненных зерном бун-

керов и т.д.).

1.3.17 В приборе реализован архив трех последних видов аварийных ситуаций по

частоте вращения валов РО и МБ (просмотр данных архива аварийных ситуаций

производится при выполнении дополнительной технологической функции МС).

1.3.18 Прибор работает с датчиками двух типов:

- контактные (заполнение бункера и заполнение копнителя);

- индукционные (датчики частотных каналов).

1.3.19 Формирователи датчиков частотных каналов должны иметь определенное

число зубьев, приведенное в таблицах 1.1 и 1.2. В формирователе датчика канала

отображения частоты вращения вала двигателя число зубьев может быть 8 или 145.

1.3.20 В качестве первичных преобразователей в каналах отображения и контроля

частоты вращения должны использоваться индукционные датчики типа ПрП-1М

17 МО.082.021 ТУ, или им аналогичные.

1.3.21 В качестве датчиков каналов КЗ и БЗ должны использоваться контактные

выключатели. Световые индикаторы (далее-пиктограммы) каналов включаются при за-

мыкании датчика на «минус» источника питания бортсети (корпус комбайна).

1.3.22 Прибор защищен от неправильного подключения полярности источника пи-

тания.

1.4 Основные параметры и характеристики (свойства)

1.4.1 Диапазоны отображения частот вращения вала двигателя, молотильного ба-

рабана, вентилятора и скорости движения комбайна, диапазон частот сигнала, а также

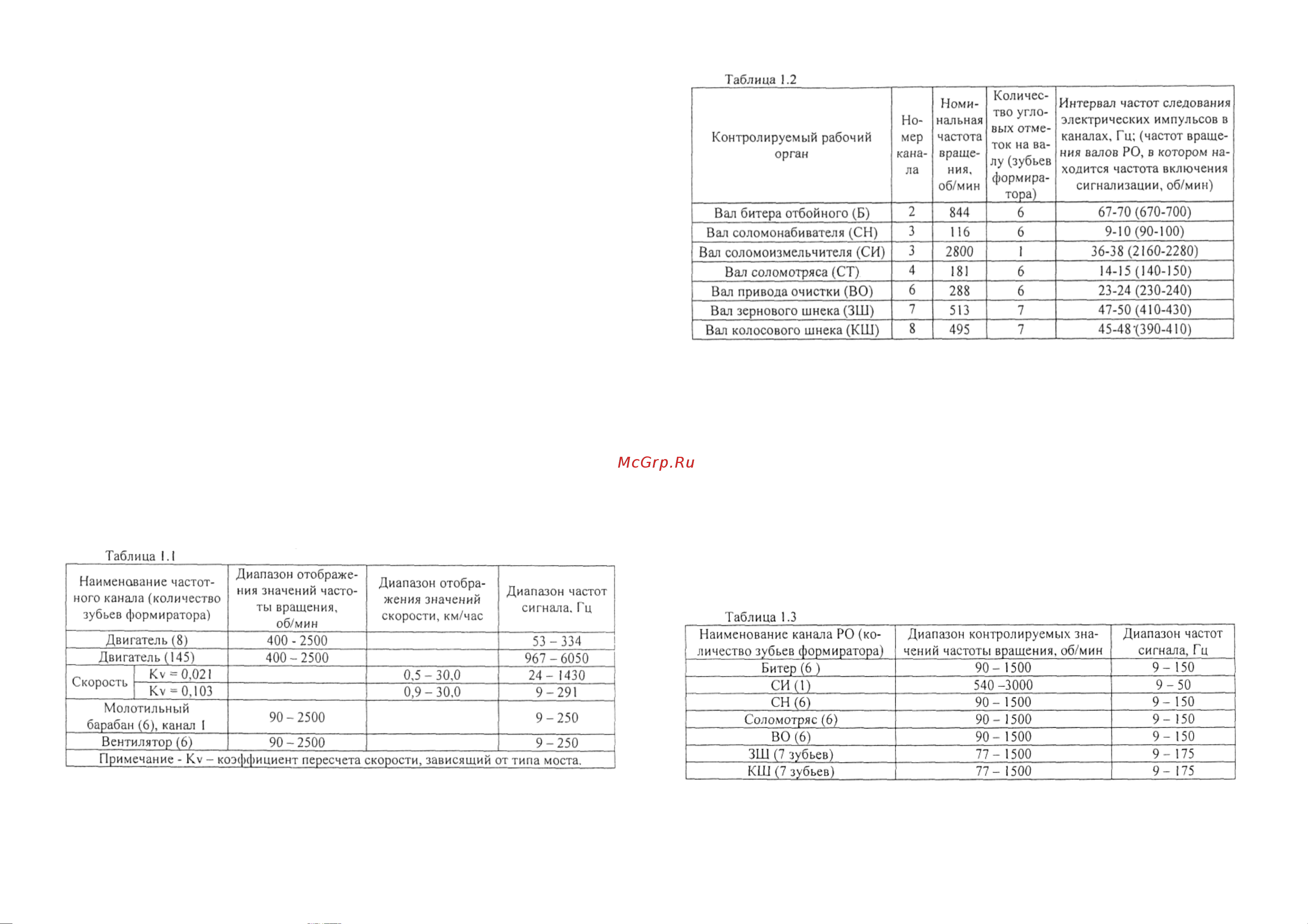

количество зубьев (меток) формираторов, приведены в таблице 1.1.

Дискретность отображения частоты вращения 10 об/мин.

Дискретность отображения скорости 0,1 км/ч.

1.4.2 Прибор обеспечивает контроль частоты вращения рабочих органов комбайна.

Значения частот сигналов, при которых включается сигнализации о снижении частоты

вращения рабочих органов находятся в интервалах, приведенных в таблице 1.2. Здесь же

приведено количество зубьев формиратора, номинальная частота вращения РО. Контроль

вала соломоизмельчителя или соломонабивателя задается оператором в зависимости от

модификации комбайна.

1.4.3 Прибор обеспечивает блокировку включения сигнализации по каналу

молотильного барабана и каналам рабочих органов при отключенном молотильном

аппарате.

В качестве критерия отключения молотильного аппарата принято снижение частоты

вращения молотильного барабана ниже (90+10) об/мин. (При реализации функции РМБ

эта блокировка, при определенных условиях, снимается. Более подробно - в приложении

А п. 3.3.4).

1.4.4 Прибор обеспечивает возможность блокировки включения сигнализации по

каналу молотильного барабана и каналам рабочих органов при частоте вращения вала

двигателя ниже порогового значения, Пороговое значение может быть установлено

программным способом (приложение А, функция FB, п.п. 3.4.2-3.4.4) из ряда: 1800, 1700,

1400, 0 об/мин. При выпуске прибора из производства блокировка отключена (программным

способом установлено пороговое значение частоты вращения вала двигателя равное 0

об/мин).

1.4.5 Диапазоны контролируемых частот вращения в каналах РО, диапазоны час

тот сигнала, количество зубьев формиратора приведены в таблице 1.3.

1.4.6 Чувствительность частотных каналов не хуже 200 мВ (амплитудное значение)

при уровне помехи не более 70 мВ (амплитудное значение). При входном сигнале менее 70

мВ на цифровом индикаторе должен отображаться «О» («0,0»).

Максимальная величина входного сигнала каналов частоты вращения двигателя,

молотильного барабана, вентилятора, скорости движения комбайна и каналов частот

вращения РО не более 3В.
