45
Рулевое колесо регулируется по
высоте бесступенчато, в пределах от 0
до 120 мм и по углу наклона от 5 до
30º.
Стопорение по высоте осуществ-
ляется с помощью цангового зажима,
расположенного на рулевом валу, и
маховика на ступице рулевого колеса.
Для регулировки колонки по вы-
соте необходимо повернуть маховик
цангового механизма 3 против часовой
стрелки, ослабить резьбу стяжного
винта цангового зажима, вставить ру-
левое колесо на нужную высоту и за-
фиксировать
4.2.2 Управление стояночным тормозом
В соответствии с рисунком 4.5,
стояночный тормоз состоит из рычага 2
со встроенным механизмом управления
собачкой-защелкой 8 , тягой привода
собачки с подпружиненной кнопкой 1
управления собачки, выключателя сиг-
нализатора контроля положения рыча-
га стояночного
тормоза 3 ,одного троса
дистанционного управления и установ-
лен справа от водителя.
Регулировку троса производить
гайками заделки троса.
Для снятия энергосредства со
стояночного тормоза необходимо на-
жать кнопку 1 и переместить рычаг
«вперед-вниз» - до упора.

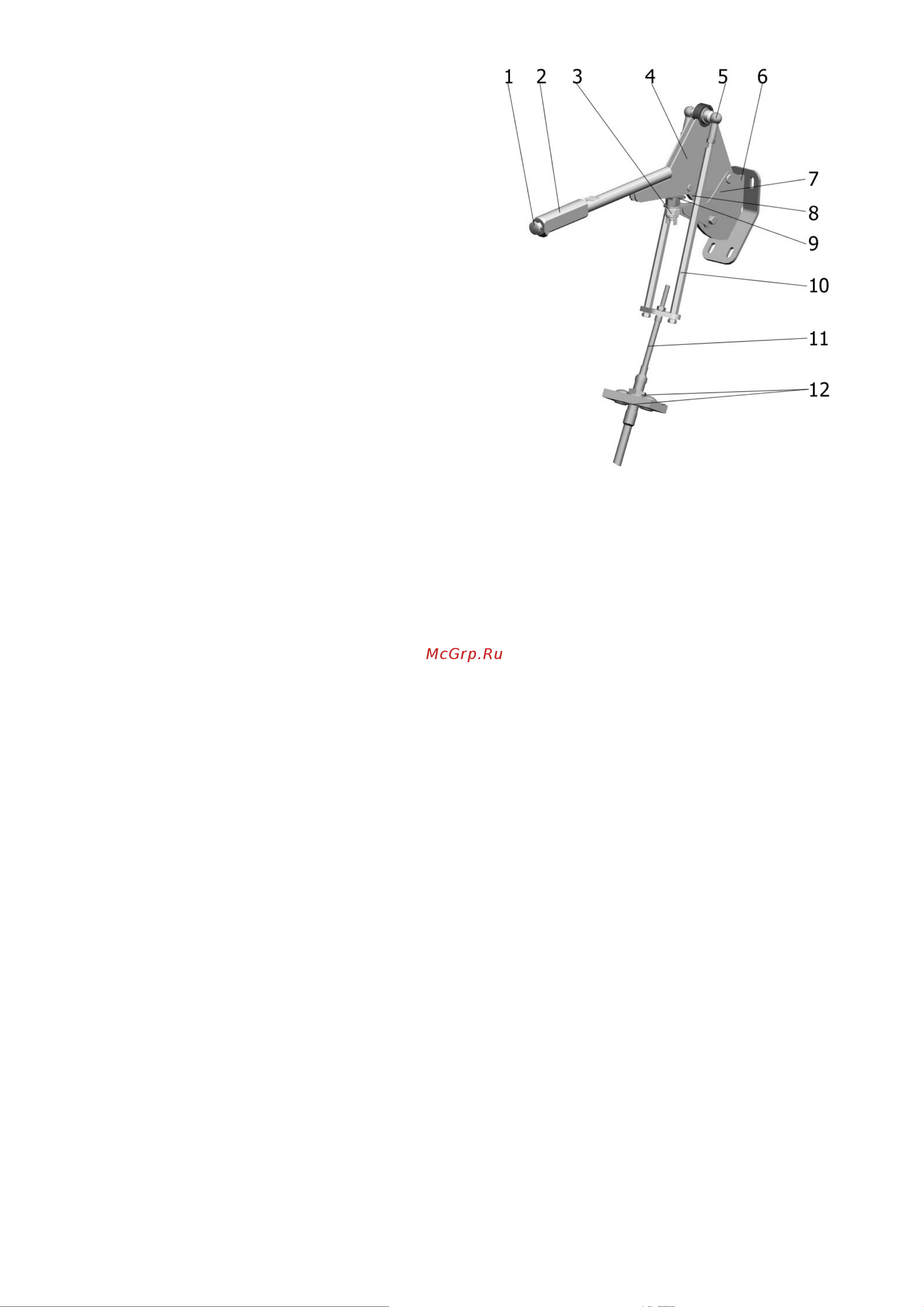

1– кнопка; 2- рычаг; 3- выключатель
сигнализатора контроля положения рычага
стояночного тормоза; 4– щека; 5– шарнир;
6– сектор; 7- кронштейн; 8- собачка; 9– упор;
10– удлинитель; 11– трос дистанционного
управления; 12– гайки заделки троса.
Рисунок 4.5. Рычаг стояночного тормо-
за.
4.2.3 Пульт управления
Основные органы управления энер-
госредства расположены на пульте
управления (рисунок 4.6), справа от
оператора. Назначение клавиш пульта
управления смотри п. 4.4.
4.2.4 Управление подачей топлива
Рычаг 1 (рисунок 4.7) управле-
ния подачей топлива расположен на
пульте управления и соединен гибким
тросом дистанционного действия с ры-
чагом управления топливным насосом
двигателя.
Фрикционный механизм обеспе-
чивает фиксацию рычага 1 в нужном
положении.
