13. Желто-черный провод – отрицательный выход дополнительного канала №1.
Длительность сигнала управления 1 секунда. Максимальный ток нагрузки 300мА.
Канал может быть использован для дистанционного открытия багажника. Для
подключения требуется дополнительное реле.
14. Оранжево-белый провод- вход концевика багажника (минус).
15. Сине-красный провод – вход концевиков дверей (плюс).
16. Черный провод – минус системы. Необходимо
обеспечить прочный уверенный
контакт с кузовом автомобиля.
17. Красный провод – +12В питание блока. Подключить к положительной клемме
аккумулятора.
18. Зелено-желтый провод – выход на сигнальные фонари 2.
ВЫБОР МЕХАНИЧЕСКОЙ ИЛИ АВТОМАТИЧЕЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ
Выбор механической или автоматической коробки передач ANACONDA А-530
осуществляется с помощью черной петли на блоке (см. схему подключения).
Петля замкнута – автоматическая коробка передач.
Петля перерезана – механическая коробка передач.

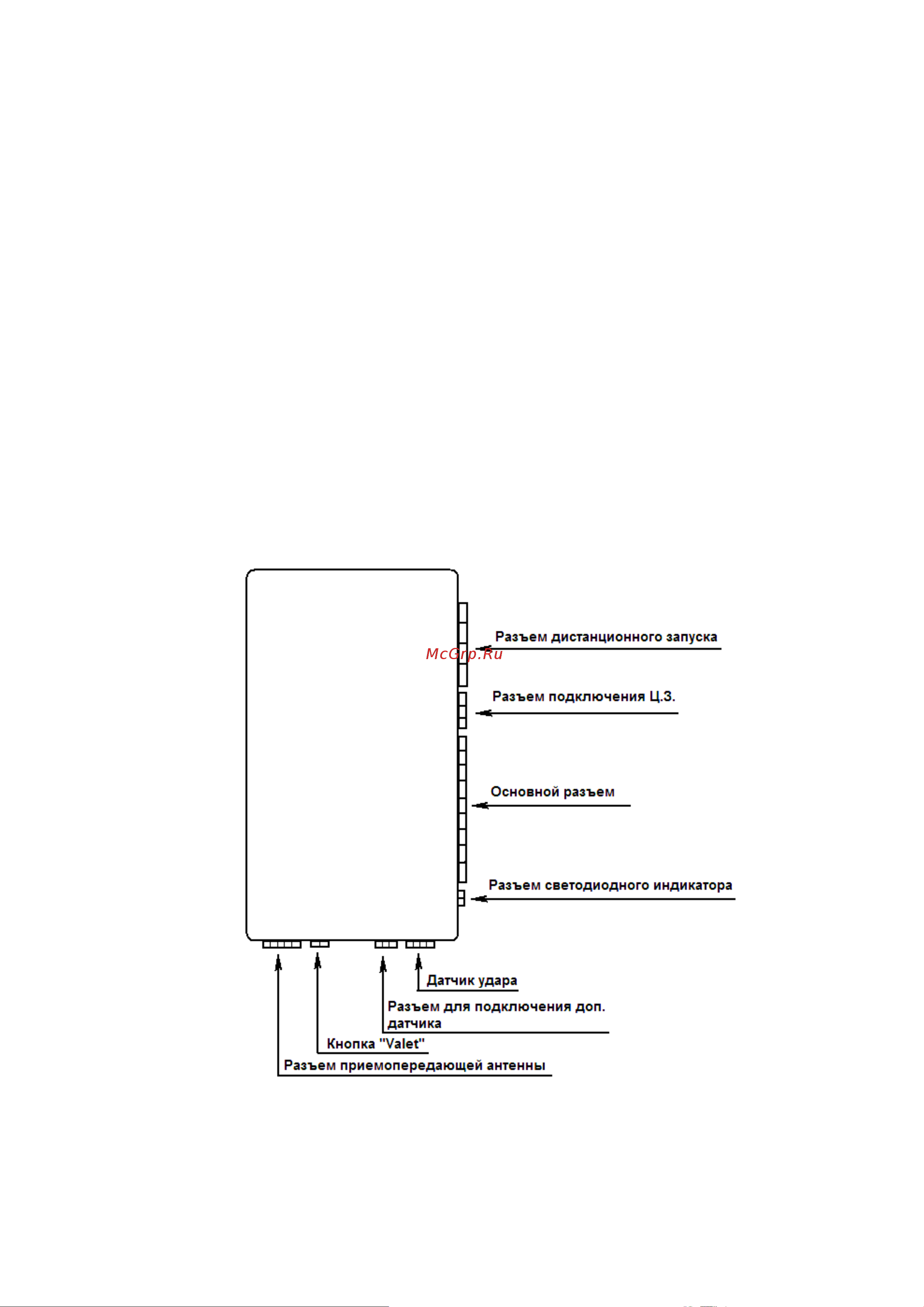

СХЕМЫ ПОДКЛЮЧЕНИЯ
