 24 

Пятипроводная цепь отпирания/запирания дверей с изменением полярности

При установке системы на таких автомобилях необходимо перерезать штатные провода уп

равления электроприводами замков дверей автомобиля. Эти провода проложены от основ

ного переключателя запирания/отпирания к дополнительным переключателям запирания/

/отпирания, а от них — к электроприводам дверных замков.

Перережьте штатный провод запирания и подключите желтый провод системы к тому концу

перерезанного штатного провода, который идет к дополнительным переключателям (элек

троприводам замков дверей). Подключите зеленый провод к тому концу перерезанного

штатного провода, который идет к основному переключателю.

Перережьте штатный провод отпирания и подключите белый провод системы к тому концу

перерезанного штатного провода, который идет к дополнительным переключателям (элек

троприводам замков дверей). Подключите синий провод к тому концу перерезанного штат

ного провода, который идет к основному переключателю.

Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику

питания +12 В, защищенному предохранителем.

Эксплуатация. Мастерустановщик обязательно должен пометить в руководстве пользова

теля все установленные опции и запрограммированные настройки и полностью разъяснить

владельцу автомобиля правила эксплуатации охранной системы.

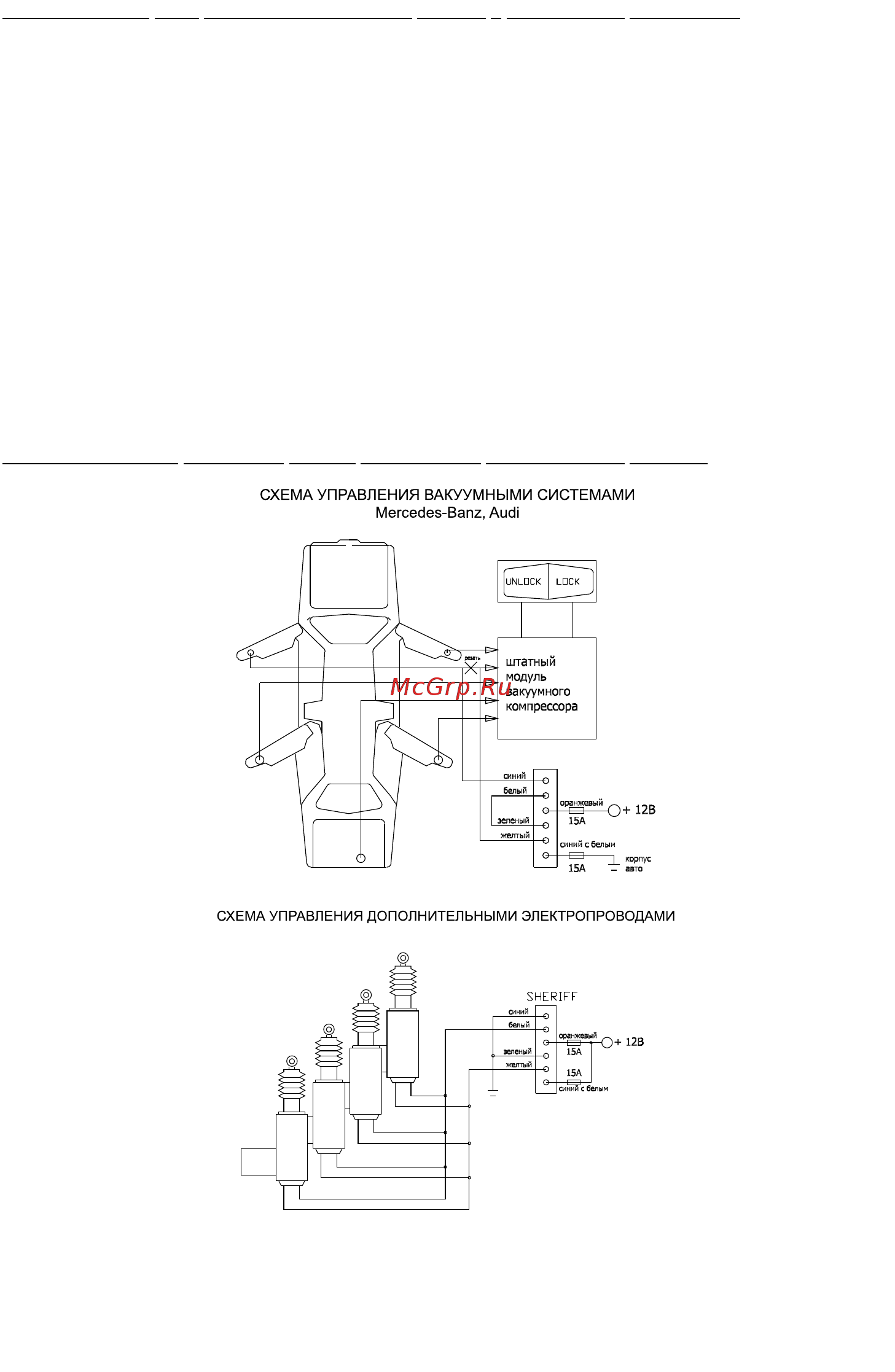

Дополнительные

полезные схемы управления центральным замком
