16

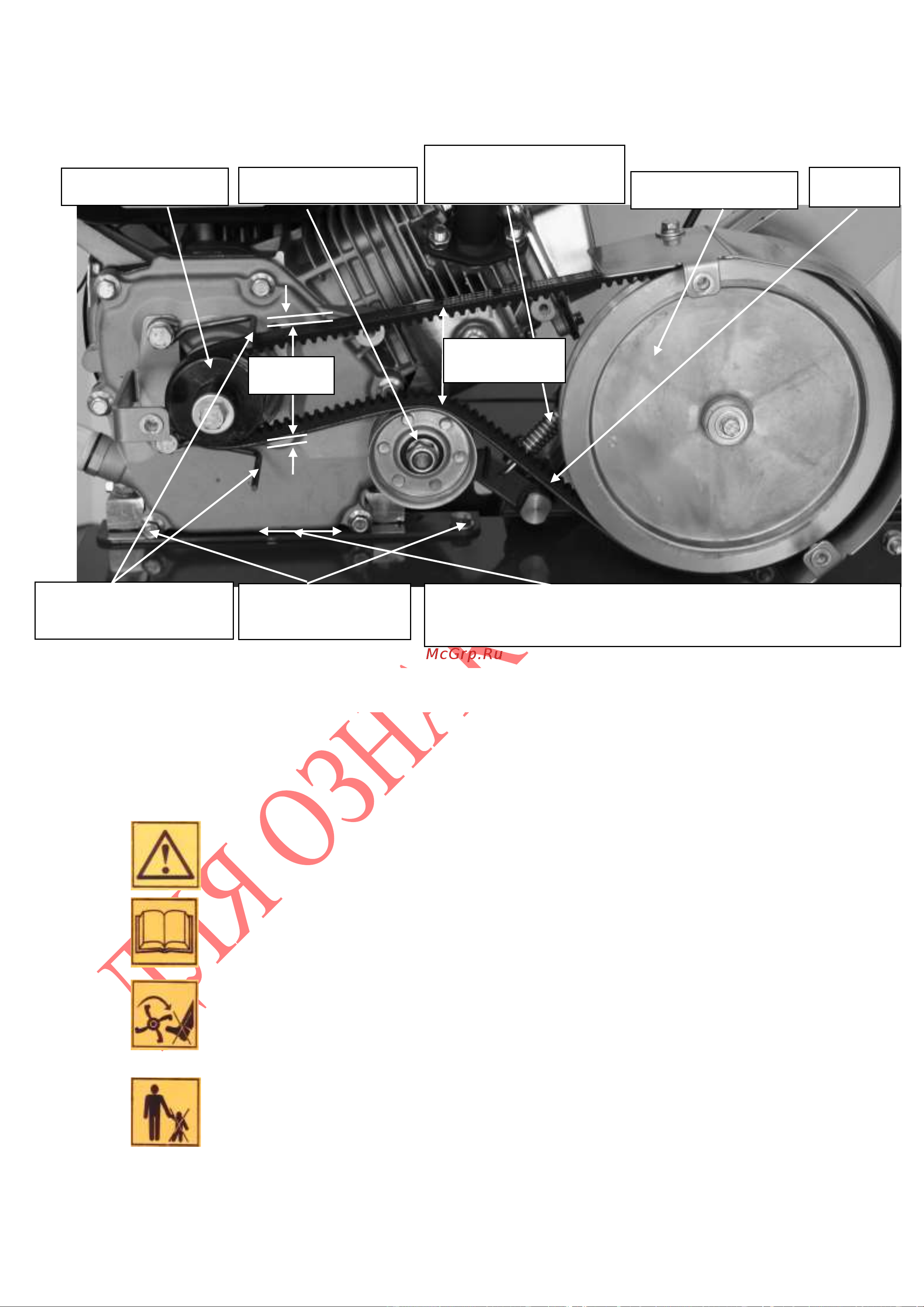

18. ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ
Внимание. Опасность.
Перед началом работы прочитайте Инструкцию
по эксплуатации.
Опасность получения травм вращающимися
культиваторами. Держите руки и ноги на расстоянии от вращаю-
щихся культиваторов.
Рис. 9 Схема сборки культиваторов
«ВНИМАНИЕ» Держите на расстоянии от культиватора детей
и посторонних лиц
Шкив ведущий
Ролик натяжной
Трос сцепления
передней передачи
Шкив ведомый
Ремень
Болт крепления
двигателя
Скоба
ограничительная
Направление перемещения двигателя относи-
тельно рамы для регулировки натяжения ремня
3-5 мм
50-60 мм
Рис. 10 Схема натяжения ремня.
