23

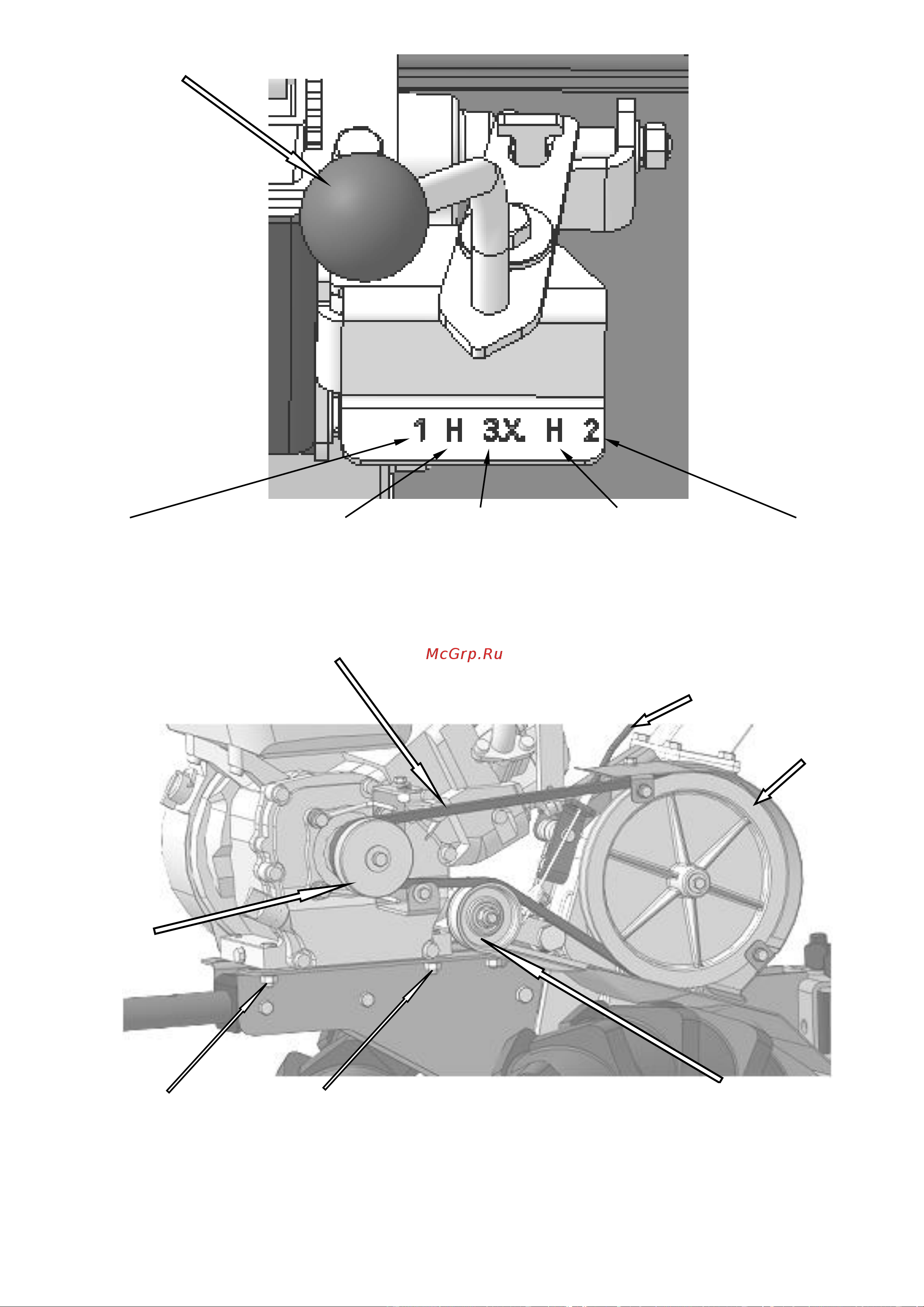

Рис.16. Схема натяжения ремня на шкивах мотоблока.
Шкив ведомый
Шкив ведущий
Болтовое соединение в пазах рамы
Ремень AVX13х1090 (допускается замена ремня на аналоги с данными типоразмерами)
Ролик натяжной
Трос сцепления
1-я скорость
Рис.15. Схема работы ручки включения скоростей.
нейтральное положение
задний ход
2-я скорость
нейтральное положение
Ручка включения скоростей
