РУКОВОДСТВО ПО СБОРКЕ

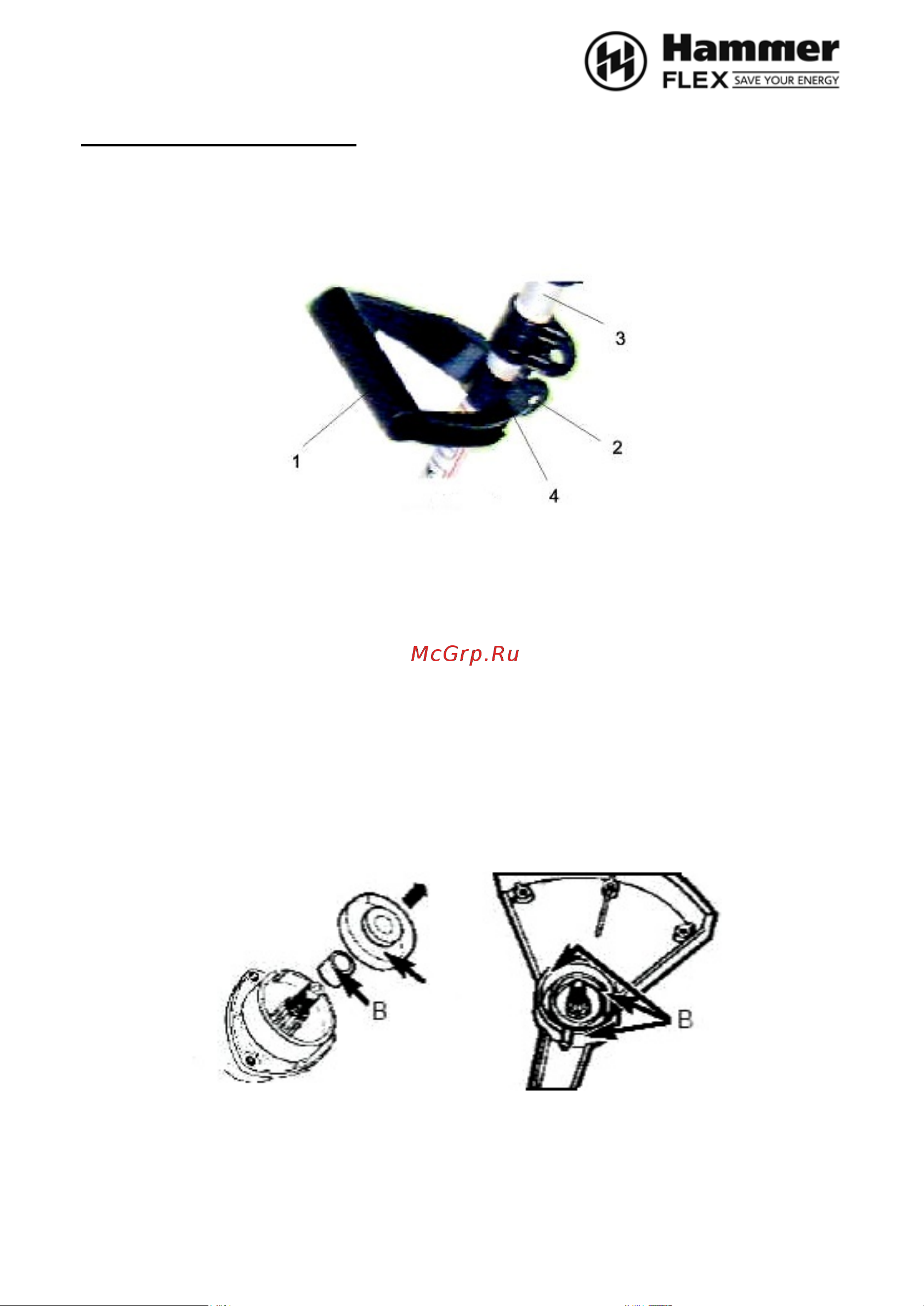

Монтаж рукоятки.

• Для установки рукоятки на инструмент, вам понадобятся следующие

компоненты из набора пользователя: рукоять, крепление и винты (рис. 2).

• Установите рукоятку к креплению на штанге и затяните 2 винта.

Рис.2

1. Рукоятка

2. Винты

3. Штанга вала

4. Крепление

Установка защитного щитка.

• Снимите защитную муфту от намотки (А) с кожуха штанги (Рис.3).

• Установите защитный щиток сверху на кожух и выровняйте отверстия на

щитке и кожухе до совпадения. Вставьте винты (В) как указано (Рис.3) и надежно

затяните.

• Установите защитную муфту (А). Убедитесь, что муфта села на место, иначе

она будет тереть кожух.

• На защитном щитке обязательно закрепите нож для отрезания нейлоновой

лески, используя прилагаемый для этого крепеж.

Рис.3

Установка режущей головки.

• Установите защитную муфту (А), убедившись, что прокладка муфты (В)

находится на месте (Рис.4).
