1. Потяните на себя выдвижную панель, затем извлеките жировой фильтр (Рис. 4).

2. Подготовьте шкаф к установке вытяжки. Вытяжка может быть установлена

несколькими способами:

 Вытяжка крепится к боковым стенкам шкафа, для этого следует

установить в шкаф дополнительные крепежные элементы (не

поставляются в комплекте), как показано на рисунках (Рис. 5А – 5B).

Вытяжка крепится к внутренней полке шкафа (Рис. 5С – 5D). Убедитесь,

что высота «H» соответствует размерам, указанным на чертеже.

 Вытяжка крепится к задней стенке шкафа/стене. Произведите разметку

мест крепления на стенке шкафа/стене, согласно крепежным отверстиям

вытяжки (Рис. 6A). Просверлите отверстия, установите в них дюбель-

гвозди, оставив снаружи 7 мм (Рис. 6B). Установите вытяжку, затем

выровняйте ее с помощью строительного уровня, регулировка

осуществляется с помощью элемента «А» (Рис. 6С), а затем затяните

винты.

 Осторожно установите вытяжку на место, придерживая ее одной рукой.

3. Установите жировой фильтр, выполнив действия в обратном порядке (Рис. 4).

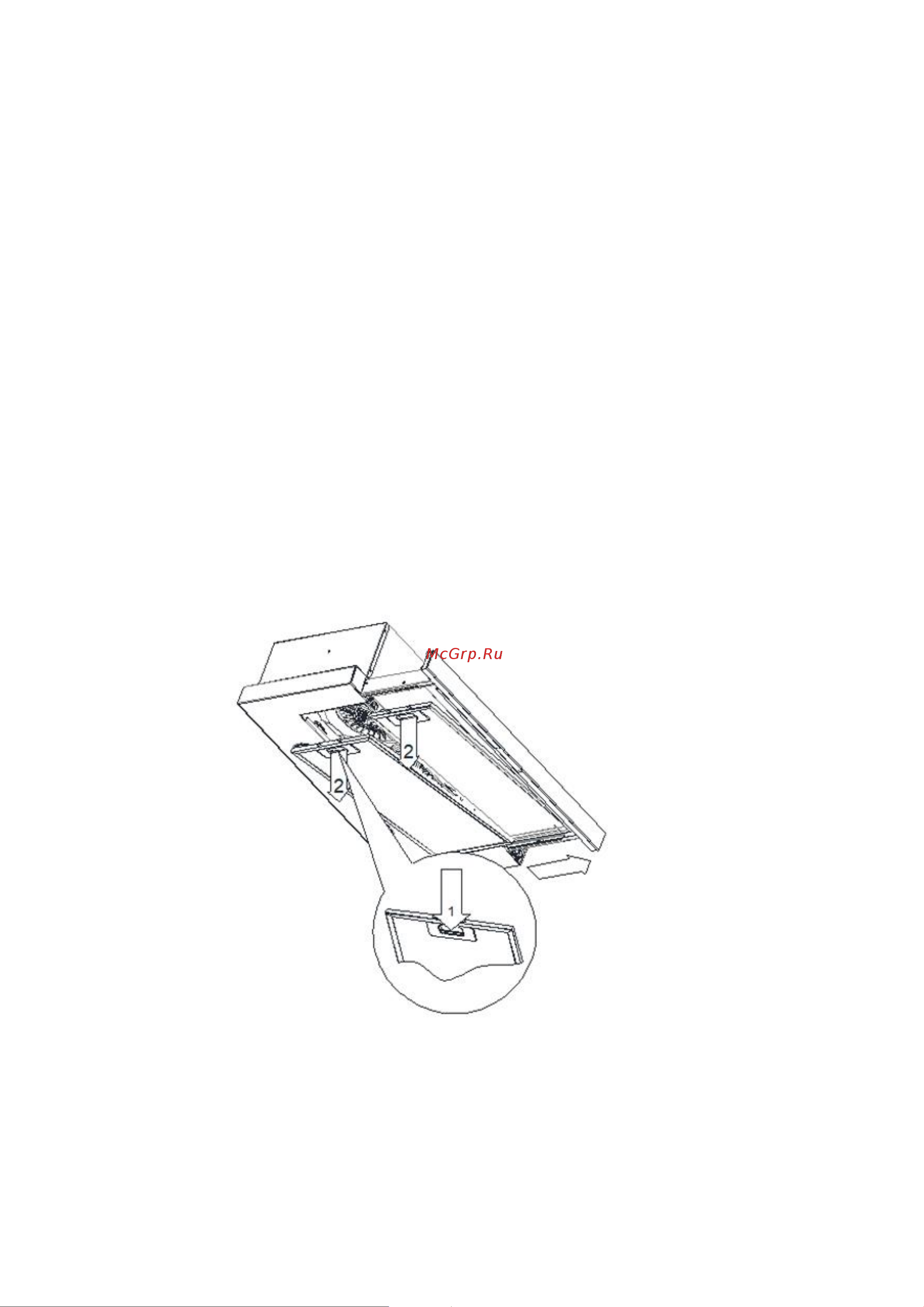

Рис. 4 Снятие и установка жирового фильтра
