Эксплуатация компонентов системы Sennheiser SDC 8200
42
Работа с пунктами меню центрального блока
Для того чтобы выбрать пункт меню:
► Удостоверьтесь, что центральный блок включен и подключены все
конференц-пульты и пульты переводчиков.

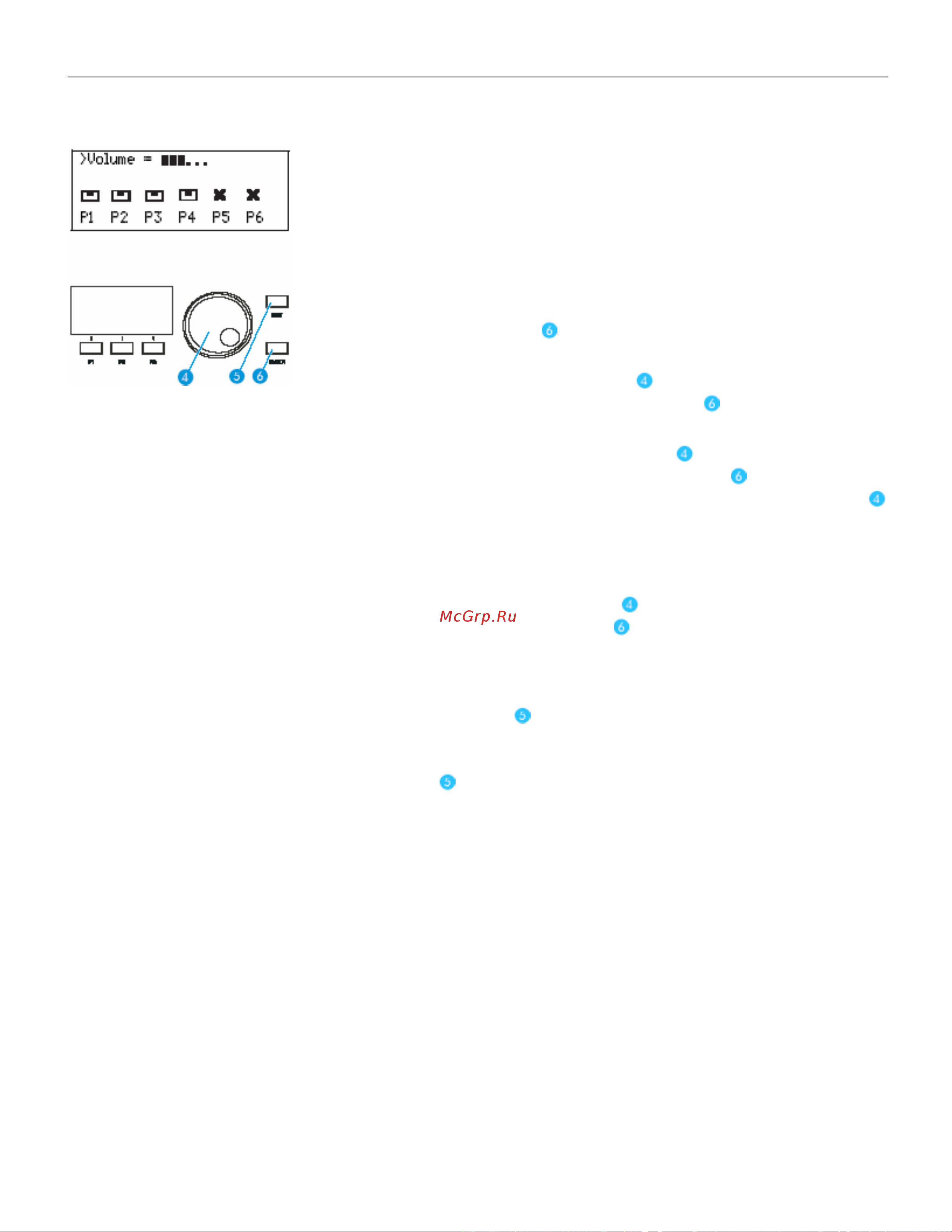

На дисплее появляется стартовое меню, где отображаются текущие
значения уровня громкости встроенных в пульты громкоговорителей (см.
“Установка уровня громкости встроенных в пульты громкоговорителей ”
на странице 85), и порты (P1 - P6), к которым подключены цепочки
конференц-пультов (см. “Проведение диагностики
системы” на странице
109).
► Нажмите клавишу ENTER
.
Это вход в первое главное меню "Conference" ("Конференция").
► Вращением колеса ввода параметров выведите нужное вам главное
меню на дисплей, затем нажмите клавишу ENTER
.
Вы попадаете в нужное вам главное меню.
► Вращением колеса ввода параметров выведите нужное вам
подменю на дисплей, затем нажмите клавишу ENTER
.
Вы попадаете в нужное подменю, где колесом ввода параметров
выбираются дополнительные пункты подменю или параметры (в этом
случае на дисплее отображается текущее значение данного параметра и
текст “Press ENTER to Save“ (“Для сохранения нажмите ENTER“).
► Для изменения текущего значения параметра:
Вращением колеса ввода параметров
выведите нужное вам значение
на дисплей, нажмите клавишу ENTER
.
Новое значение параметра сохраняется, вы возвращаетесь к
предыдущему уровню меню.
► Чтобы оставить текущее значение без изменений:
Нажмите клавишу EXIT
. Текущее значение остается без изменений, и
вы возвращаются к предыдущему уровню меню.
► Для выхода из нижних уровней меню центрального блока нажимайте
клавишу EXIT
до тех пор, пока не появится стартовое меню.
Через меню центрального блока вы можете
● выбирать один из десяти возможных режимов проведения
конференции (см. “Выбор режима проведения конференции на стр. 88)
Внимание!
Некоторые режимы работают только при управлении с помощью
персонального компьютера.
● регулировать громкость и тембр по СЧ и НЧ встроенных в пульты
громкоговорителей (см. “Регулировка звуковых параметров конференц-
пультов" на стр. 88)
● конфигурировать дополнительные параметры конференции (см.
“Конфигурирование конференц-системы” на стр. 85) и системы
синхронного перевода (см. “ Конфигурирование системы синхронного
перевода” на стр. 93)
