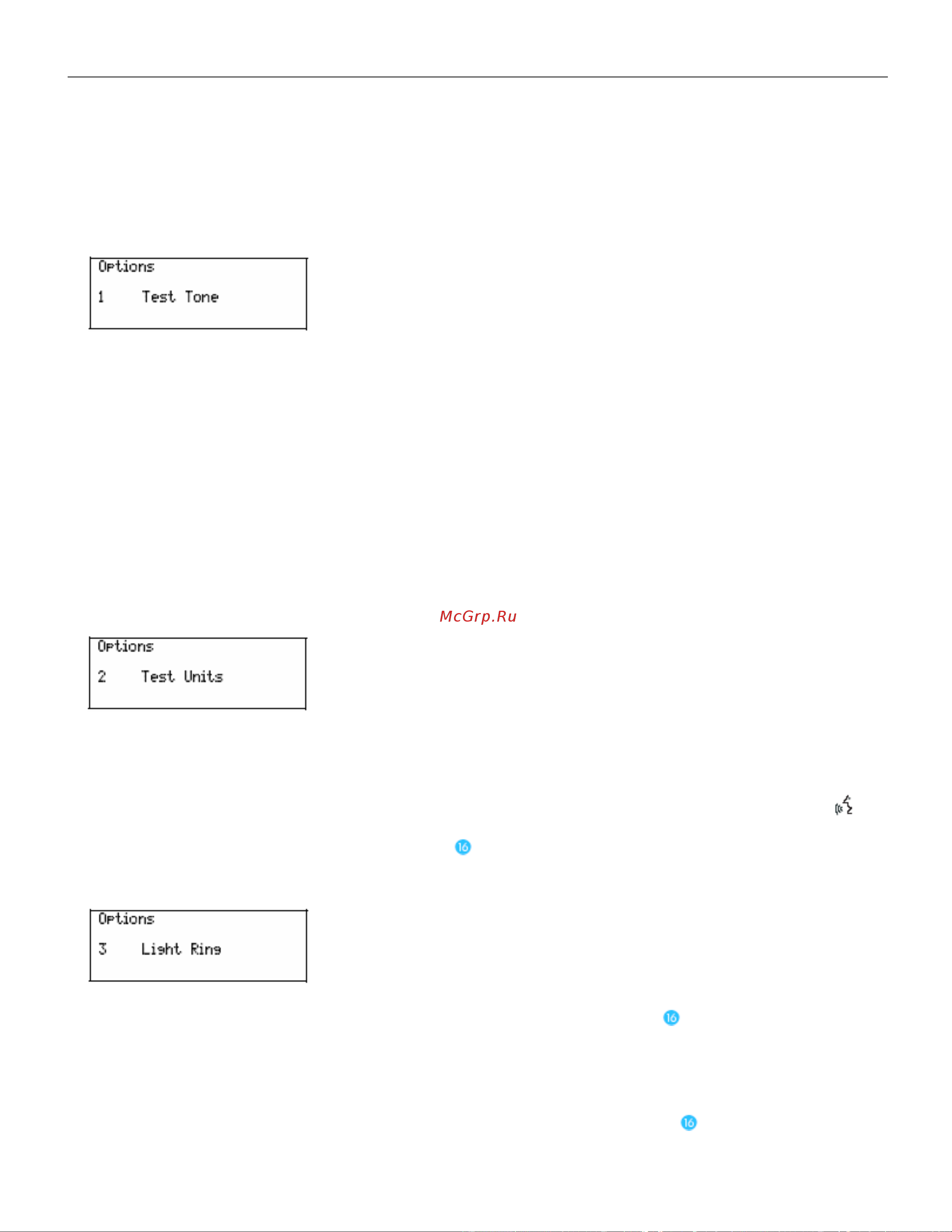

Конфигурирование системы Sennheiser SDC 8000
92
Тестирование встроенных в пульты громкоговорителей
Через пункт меню "Test Tone" (Тестовый тон) можно проверить, какие
конференц-пульты подключены к центральному блоку и
инициализированы, а также корректно ли работают встроенные
громкоговорители пультов.
Для активизации тестового тона:
► В операционном меню центрального блока последовательно
выберите "Conference" “Options” (Опции) и “Test Tone” (Тест-тон).
► Выберите “Status = ON”.
Все громкоговорители будут воспроизводить тестовый тон.
► Для изменения громкости тестового тона выберите пункт “Level”.
Варианты: “High” (высокий) и “Low” (низкий).
► Для изменения частоты тестового тона выберите пункт “Frequency”.
Варианты: “High” (высокая) и “Low” (низкая).
► Для отключения тестового тона выберите пункт “Status = OFF” и
нажмите клавишу ENTER.
Тест-тон будет выключен.
Тестирование встроенных в пульты микрофонов
Через пункт меню “Test Units” (Тестирование устройств) можно
проверить, корректно ли работают встроенные в пульты микрофоны.
Для активизации микрофонов:
► В операционном меню центрального блока последовательно
выберите "Conference", “Options” (Опции) и “Test Units”.
► Выберите “Status = ON”.
► Все микрофоны будут активизированы друг за другом в порядке
инициализации конференц-пультов. Красные световые кольца
активных микрофонов будут загораться. После первичной
активизации всех микрофонов, процедура стартует вновь с первого
микрофона.
Включение/выключение мигающего светового
кольца
Если – в режимах “With Request” или “With Req. No Clear” – участник
конференции нажимает на своем пульте клавишу микрофона
, он
делает запрос на предоставление слова, при этом зеленый индикатор
“Прошу слова”
начинает мигать.
Чтобы активизировать мигание световых колец на всех пультах:
► В операционном меню центрального блока последовательно
выберите "Conference", “Options” (Опции) и “Light Ring” (Световое
кольцо).
► Выберите пункт “Blink in Request” (Мигать по запросу) и нажмите
клавишу ENTER.
Если участник делает запрос на предоставление слова, красное
световое кольцо и зеленый индикатор
на его пульте начинают
мигать.
Чтобы отключить мигание световых колец на всех пультах:
► Выберите пункт “OFF”.
Если участник делает запрос на предоставление слова, на его пульте
начинают мигать только зеленый индикатор
.
