64

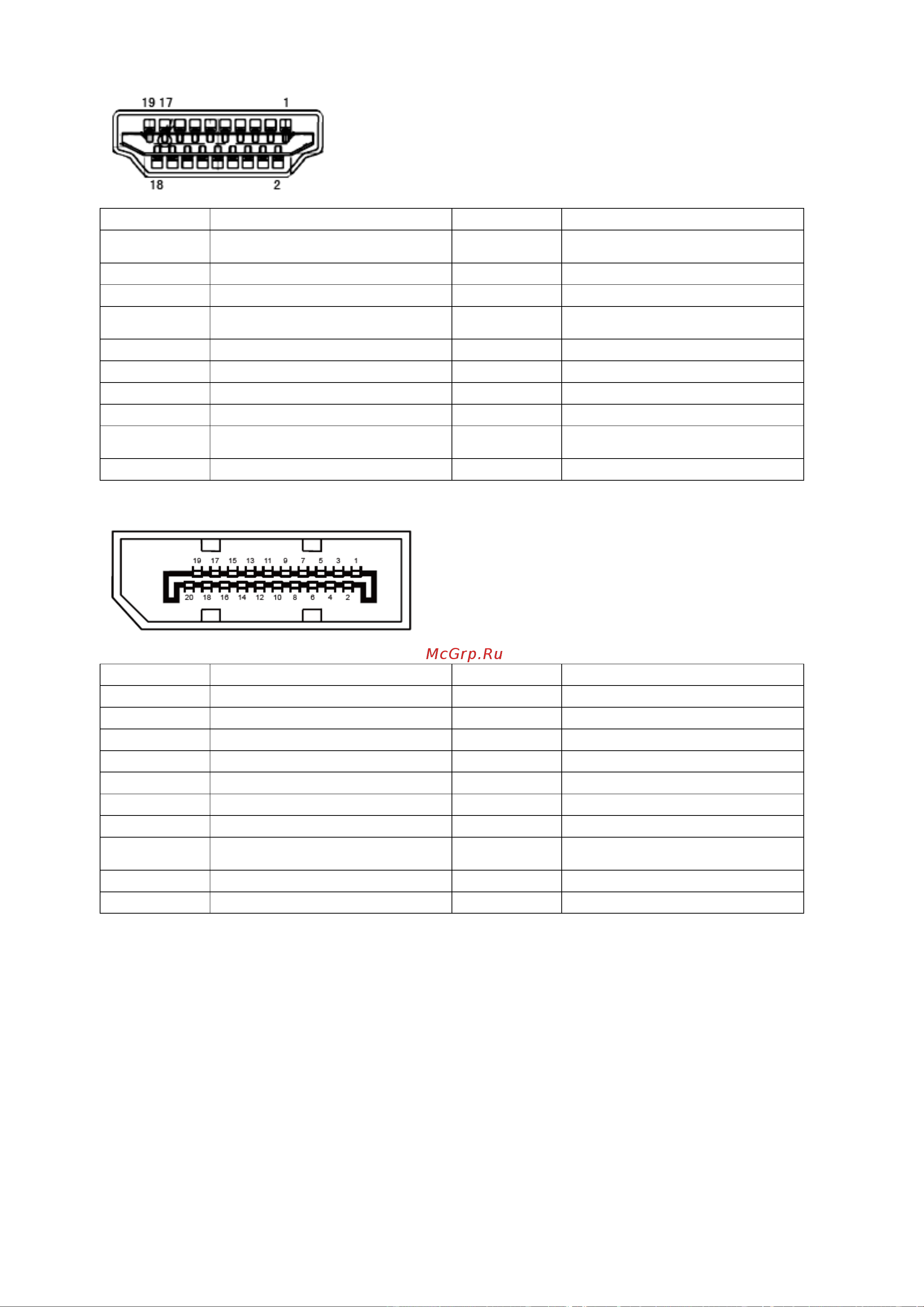

19-контактный кабель для передачи сигналов цветного изображения
№ контакта
Наименование сигнала
№ контакта
Наименование сигнала
1
Данные TMDS 2＋
11
Экранирование
TMDS-синхронизации
2
Данные TMDS 2 экранирование
12
TMDS-синхронизация
3
Данные TMDS 2
13
CEC
4
Данные TMDS 1 +
14
Зарезервировано (не
задействован на устройстве)
5
Данные TMDS 1 экранирование
15
SCL
6
Данные TMDS 1
16
SDA
7
Данные TMDS 0＋
17
Земля DDC/CEC
8
Данные TMDS 0 экранирование
18
Питание +5 В
9
Данные TMDS 0
19
Определение "горячего"
подключения
10
TMDS-синхронизация +
20-контактный кабель для передачи сигналов цветного изображения
№ контакта
Наименование сигнала
№ контакта
Наименование сигнала
1
ML_Lane 3 (n)
11
ЗЕМЛЯ
2
ЗЕМЛЯ
12
ML_Lane 0 (p)
3
ML_Lane 3 (p)
13
КОНФИГ1
4
ML_Lane 2 (n)
14
КОНФИГ2
5
ЗЕМЛЯ
15
AUX_CH(p)
6
ML_Lane 2 (p)
16
ЗЕМЛЯ
7
ML_Lane 1 (n)
17
AUX_CH(n)
8
ЗЕМЛЯ
18
Определение "горячего"
подключения
9
ML_Lane 1 (p)
19
Возврат DP_PWR
10
ML_Lane 0 (n)
20
DP_PWR
