61
RUS

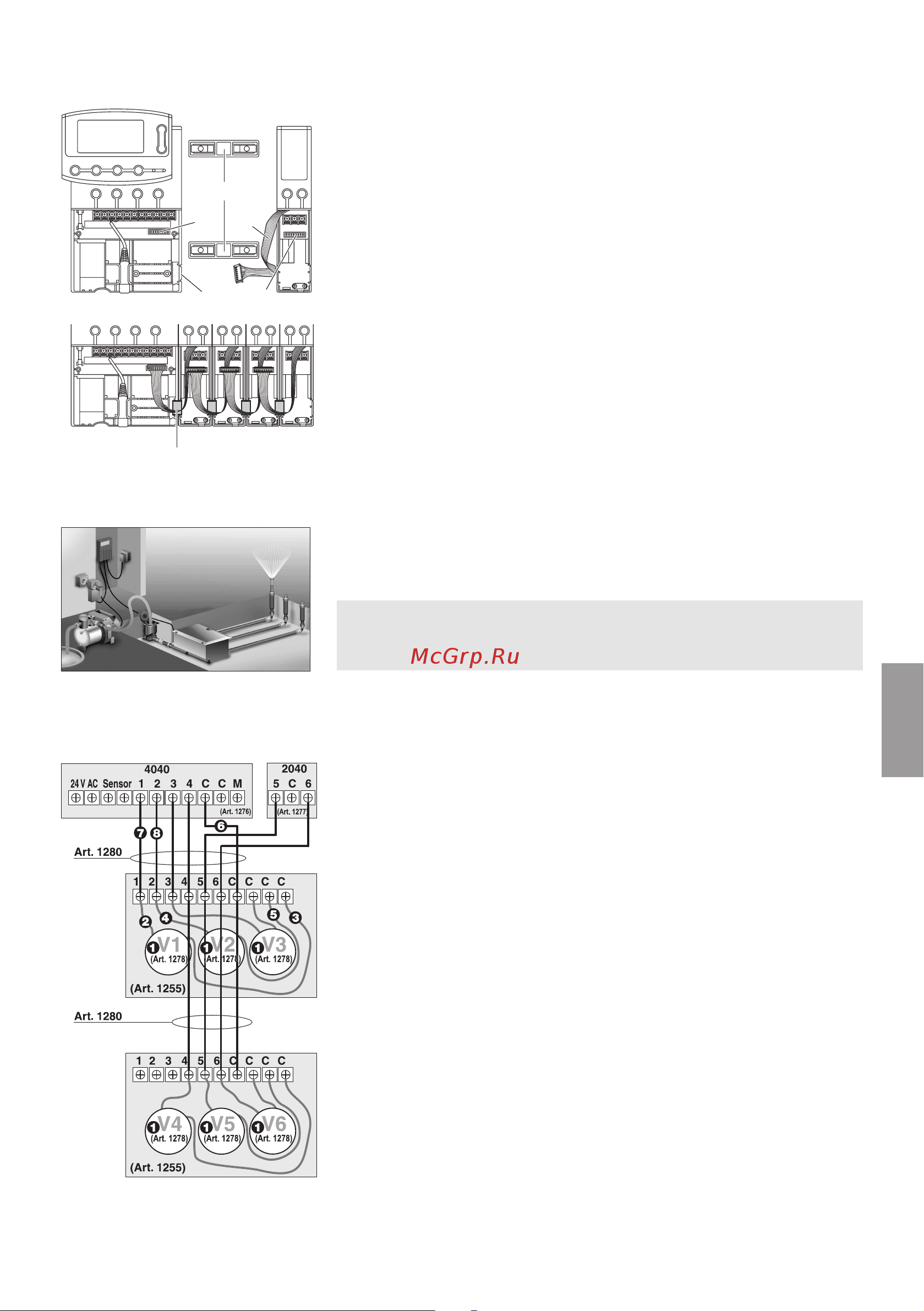

Пример: с 2 вентильными коробками
V3 (Арт. 1255)
Основной канал
Подключение вентилей:
Дополнительный 2-канальный модуль GARDENA Арт. 1277
имеется в свободной продаже и не входит в комплект
поставки. Можно подсоединить до 4 дополнительных моду-
лей и тем самым управлять 12 каналами.
1. Отсоединение накладки
4
от пульта управления оросите-
лем (или уже подсоединенного дополнительного модуля).
2. Подсоедините перемычку
8
к пульту управления оро-сите-
лем (или в уже подключенный дополнительный модуль) и
откройте дополнительный модуль.
3. Закрепите дополнительный модуль с помощью клемм
9
.
4. Соедините кабель дополнительного модуля
5
со штек-
ерным разъемом пульта управления
6
(при подключении
еще одного дополнительного модуля также соедините его
со штекерным разъемом дополнительного модуля
7
).
Дополнительные модули автоматически распознаются
пультом управления оросителя при его включении.
5. Надавите на крышки пульта управления оросителем и
дополнительного модуля.
Основной канал – это канал работающий одновременно с
другими каналами. Это важно например, если оросительная
система питается одним насосом и он должен быть активи-
рован, когда активируется один из оросительных вентилей.
Основной канал закрывается за 20 секунд до окончания про-
граммы для того, чтобы снять давление с устройства.
Для включения насоса при подключении к Мастер-каналу
лучше всего использовать управляющее устройство
GARDENA арт. 1273.
Маркировка клапанов:
1
Клапаны нужно пометить (1–6), чтобы каналы (1–4) блока
управления поливом и каналы (1–6) из дополнительного
модуля были однозначно связаны с клапанами.
Подключение клапанов к коробке для клапанов:
2
Присоединить кабель клапана V1 к зажиму кабеля 1
коробки для клапанов.
3
Второй кабель от клапана V1 присоединить к зажиму C
коробки для клапанов (все 4 кабельных зажима C соеди-
нены между собой и равнозначны).
4
Присоединить кабель клапана V2 к зажиму кабеля 2
коробки для клапанов.
5
Присоединить второй кабель клапана V2 к зажиму C
коробки для клапанов. Остальные клапаны присоеди
няются аналогично V1 и V2.
Подключение блока управления поливом к коробке
для клапанов:
6
Соединить зажим C блока управления поливом с зажи-
мом C коробки для клапанов (оба зажима C соединены
между собой и равнозначны).
7
Соединить зажим канала 1 с зажимом 1 коробки для
клапанов.
8
Соединить зажим канала 2 с зажимом 2 коробки для
клапанов. Остальные клапаны присоединяются анало-
гично каналам канала 1 и канала 2.
Подключение
дополнительного модуля:
7
5
4
6
8
9
