Ред. 4.7
13
Установка и снятие пилки
Внимание!
Перед установкой или снятием пилки, убедитесь в том, что машина выключена и
отключена от сети.
Перед установкой пилки всегда очищайте пилку и замок крепления
пилки. Опилки и другие инородные предметы могут быть причиной
неудовлетворительного закрепления пилки, что в свою очередь может
привести к ее поломке, а так же к несчастному случаю.
Пилка устанавливается в положении «зубьями вперед».
Неправильная ориентация пилки ведет к поломке лобзика. При установке
пилки следите за тем, чтобы ее торец входил в паз направляющего
ролика. Для выполнения резов с малым радиусом применяйте узкие
пильные полотна.
Внимание!
Для предотвращения поломки пилки и получения качественного реза выбирайте пилку
таким образом, что бы при любом положении штока она выступала из
распиливаемого материала не менее чем на 5мм.
В зависимости от модели, есть два типа крепления пилки:
- Быстросъёмное крепление.
Для установки пилки необходимо откинуть защитный экран (если он
предусмотрен комплектацией) в верхнее положение, повернуть рычаг
замка крепления пилки до упора, вставить пилку в гнездо буксы также до
упора и отпустить рычаг закрепления пилки. Снятие пилки
осуществляется в обратном порядке.

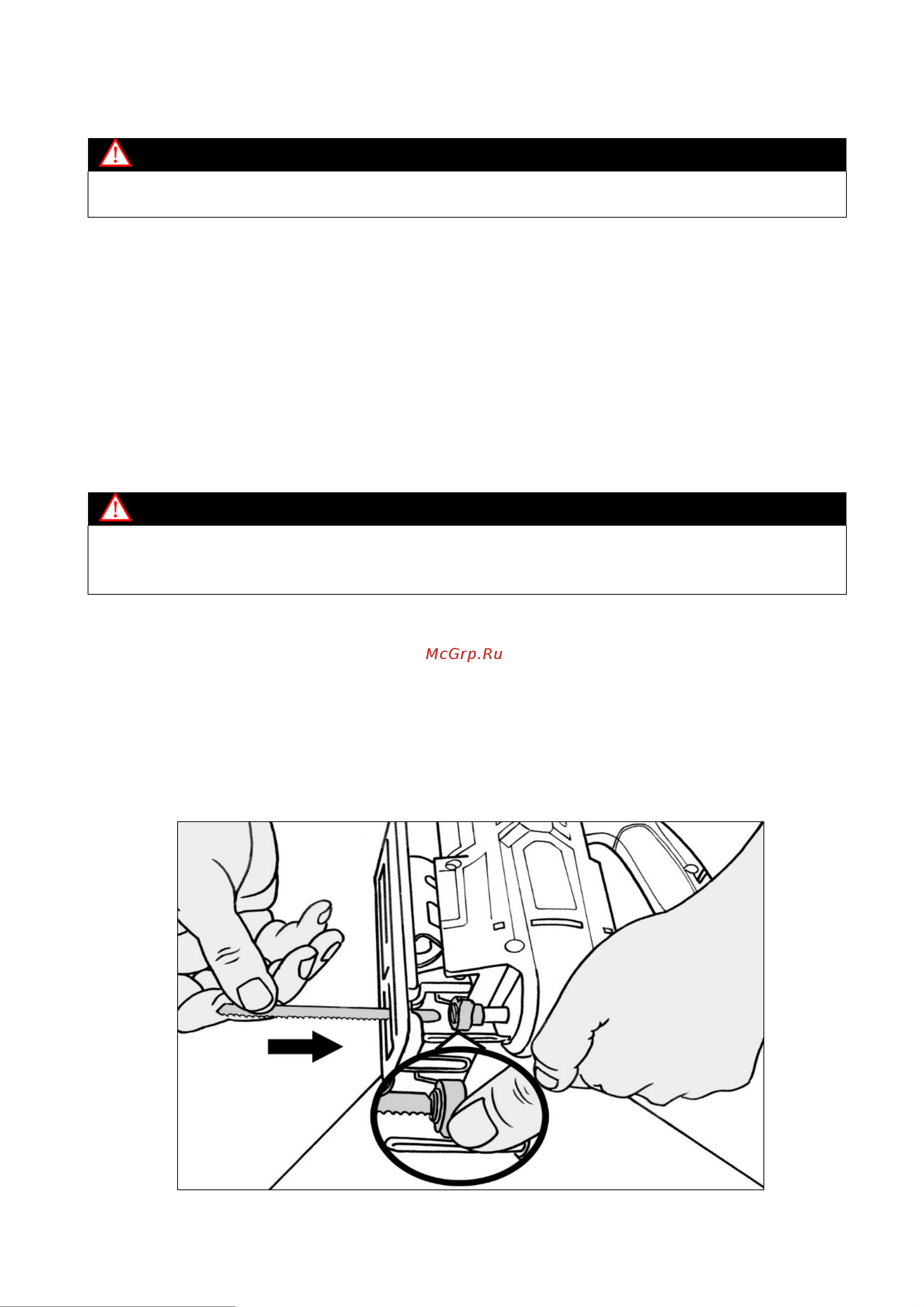

Рис. 2. Установка пилки в быстросъёмное крепление
