Ред. 4.7
19
Подсветка рабочей зоны и лазерный указатель
Модели ЛЭ-100 и ЛЭ-850-10А оснащены лазерным указателем и
подсветкой. Для включения данных функции, есть специальная кнопка,
расположенная на ручке инструмента. Кнопка включает функции
поочерёдно.

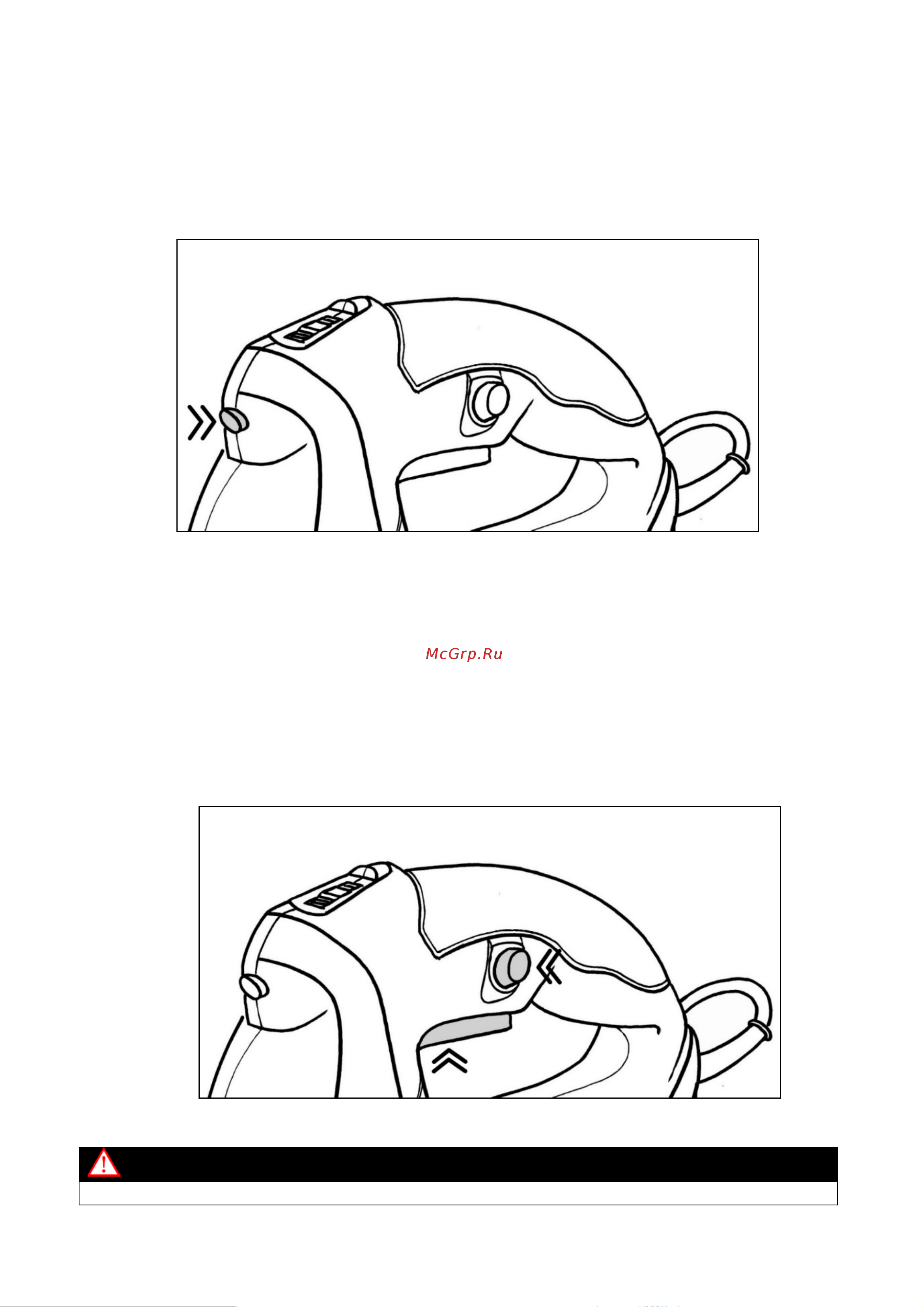

Рис. 8. Включение лазера/подсветки на модели ЛЭ-100
Также подсветкой может быть оснащена в некоторых модификациях
модель ЛЭ-80.
Включение и выключение
Включение и выключение лобзика осуществляется кнопкой
выключателя. Конструкция выключателя предусматривает возможность
его фиксации в положении «Включено» с помощью кнопки фиксации
выключателя.
Рис. 9. Включение/выключение
Внимание!
Не оставляйте инструмент с зафиксированной клавишей выключателя.
Содержание
- Общие сведения 5
- Правила безопасности 5
- Знаки безопасности 10
- Комплектность 10
- Общий вид устройства 11
- Подготовка устройства к работе и порядок работы 12
- Подготовка устройства к работе и порядок работы 7 принцип работы лобзик состоит из электропривода расположенного в пластиковом корпусе редуктора и кривошипно шатунного механизма создающего возвратно поступательные движения при работе лобзик опирается регулируемой подошвой на обрабатываемую поверхность 7 сборка перед началом работы необходимо осмотреть лобзик и убедиться в его комплектности и отсутствии внешних повреждений после транспортировки в зимних условиях перед включением выдержать машину при комнатной температуре до полного высыхания водяного конденсата проверить затяжку резьбовых соединений крепления основания и направляющей линейки смазать машинным маслом опорный ролик и его ось надежно закрепить обрабатываемый материал обеспечив свободное перемещение лобзика в зоне обработки опробовать лобзик на холостом ходу обратить внимание на равномерность и прямолинейность хода штока с пилкой 12
- Технические характеристики 12
- Маятниковое движение пилки кроме лэ 55 лэ 55б для повышения эффективности работы лобзика при выполнении грубых резов пилке придается дополнительное колебательное движение подкачка величина амплитуды подкачки устанавливается с помощью специального рычага в диапазоне ограниченном метками o i ii iii iii соответствует максимальной амплитуде o отсутствию подкачки i ii промежуточные значения режим iii используется для скоростного грубого прямолинейного реза режим o используется для чистовых и криволинейных резов для обработки твердых материалов таких как стальной лист и т д уменьшайте маятниковое движение работая с мягкими материалами такими как пиломатериалы пластмасса и т д увеличивайте маятниковое движение для повышения производительности работы для аккуратного пропила в материале уменьшайте маятниковое движение 17
- Возможные неисправности и способы их устранения 21
- Полностью выведите пилку из пропила если сделать это не удается отсоедините лобзик от сети электропитания и освободите пилку слегка расклинив пропил по окончании работы очистите машину и дополнительные принадлежности от грязи обеспечьте хранение инструмента при температуре окружающей среды от 1 с до 40 с и относительной влажности воздуха не более 80 при длительных перерывах в работе наружные части поверхности лобзика подверженные коррозии следует покрыть слоем защитной смазки 8 техническое обслуживание 1 регулярно проверяйте инструмент на предмет механических повреждений поломок на общее состояние электроинструмента которое может влиять на его работу 2 ремонт электроинструмента должен осуществляться только квалифицированным персоналом уполномоченных сервисных центров 3 обслуживание выполненное неквалифицированным персоналом может стать причиной поломки инструмента и травм пользователя 9 возможные неисправности и способы их устранения 21
- Техническое обслуживание 21
- Хранение и утилизация 22
- Хранение и утилизация 10 хранение храните инструмент при температуре окружающей среды от 1 с до 40 с и относительной влажности воздуха не более 80 на время хранения рекомендуется снять рабочую оснастку 10 утилизация инструмент отслуживший свой срок и не подлежащий восстановлению должен утилизироваться согласно нормам действующим в стране эксплуатации в других обстоятельствах 22
- Гарантийные обязательства 23
- Гарантийный талон 26
- Сервисные центры 27
- Полный актуальный список сервисных центров вы так же можете посмотреть на сайте www vihr su 28
