Ред. 3.3

Вертикальный разрез осуществляется по всей длине заготовки так, чтобы

пильный диск находился под определенным углом к направляющей шине и

клюшке. Угольник должен быть установлен на 0 °, а пильный диск - на угол

от 0 ° до 45 °.

Комбинированные разрезы

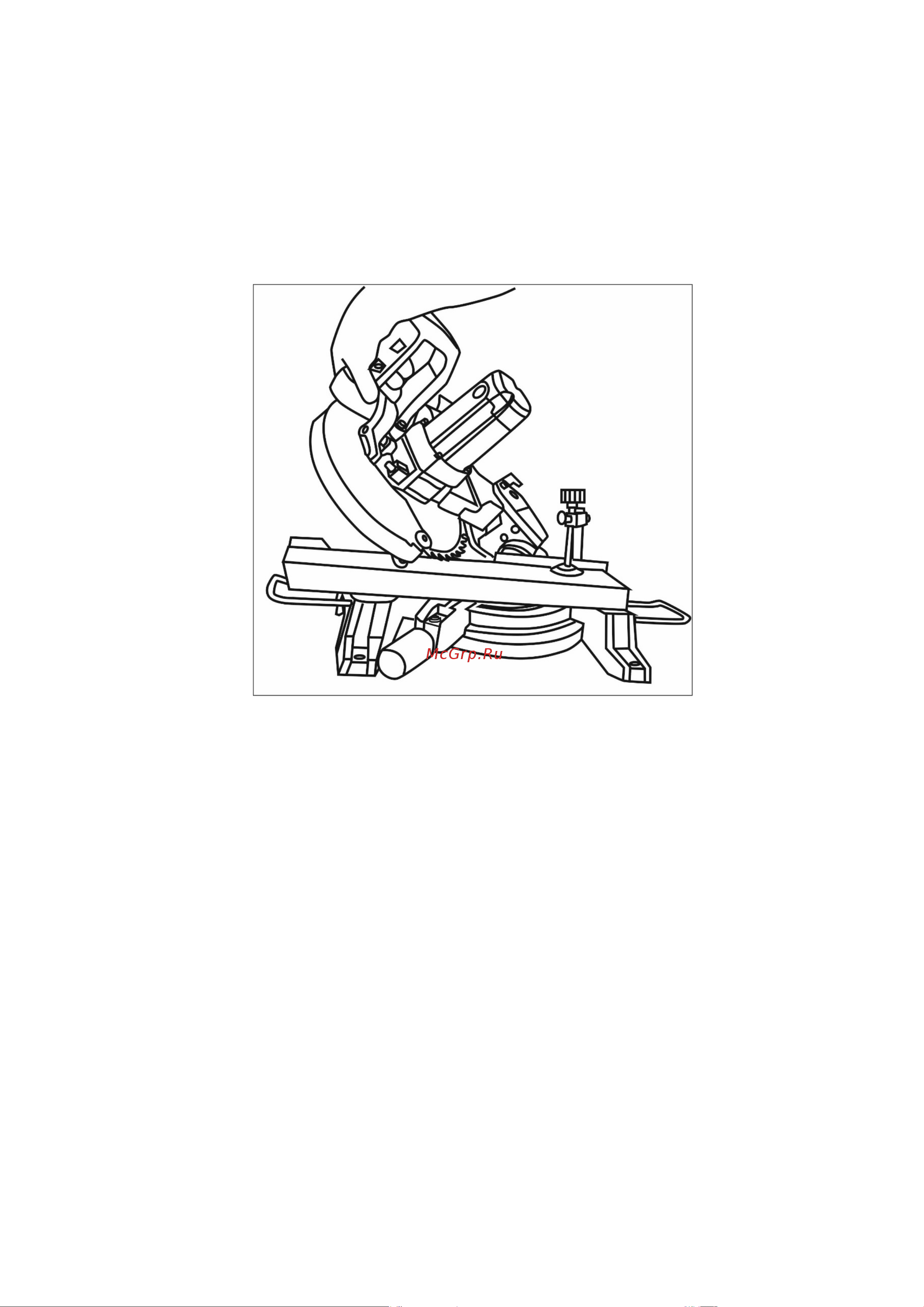

Рис.12 Комбинированный разрез

Угол наклона и вертикальный угол должны быть установлены для

комбинированных срезов.

Этот процесс используется, например, для изготовления рам для картин,

для резки полос и для изготовления ящиков с использованием наклонных

боковых стенок, а также для стропильных ферм. Всегда проверяйте срез,

используя кусок древесной массы перед тем, как резать сам материал.

Пиление с протяжкой (модели ПТ-210ПЛ, ПТ-255ПЛ, ПТ-255А)

Протяжка позволяет увеличить ширину поперечного пропила за счёт

подвижности головы пилы не только в вертикальной, но и в горизонтальной

плоскости. Для этого ослабьте винт фиксации сдвижной консоли и протяните

подвижную голову в направлении реза.
