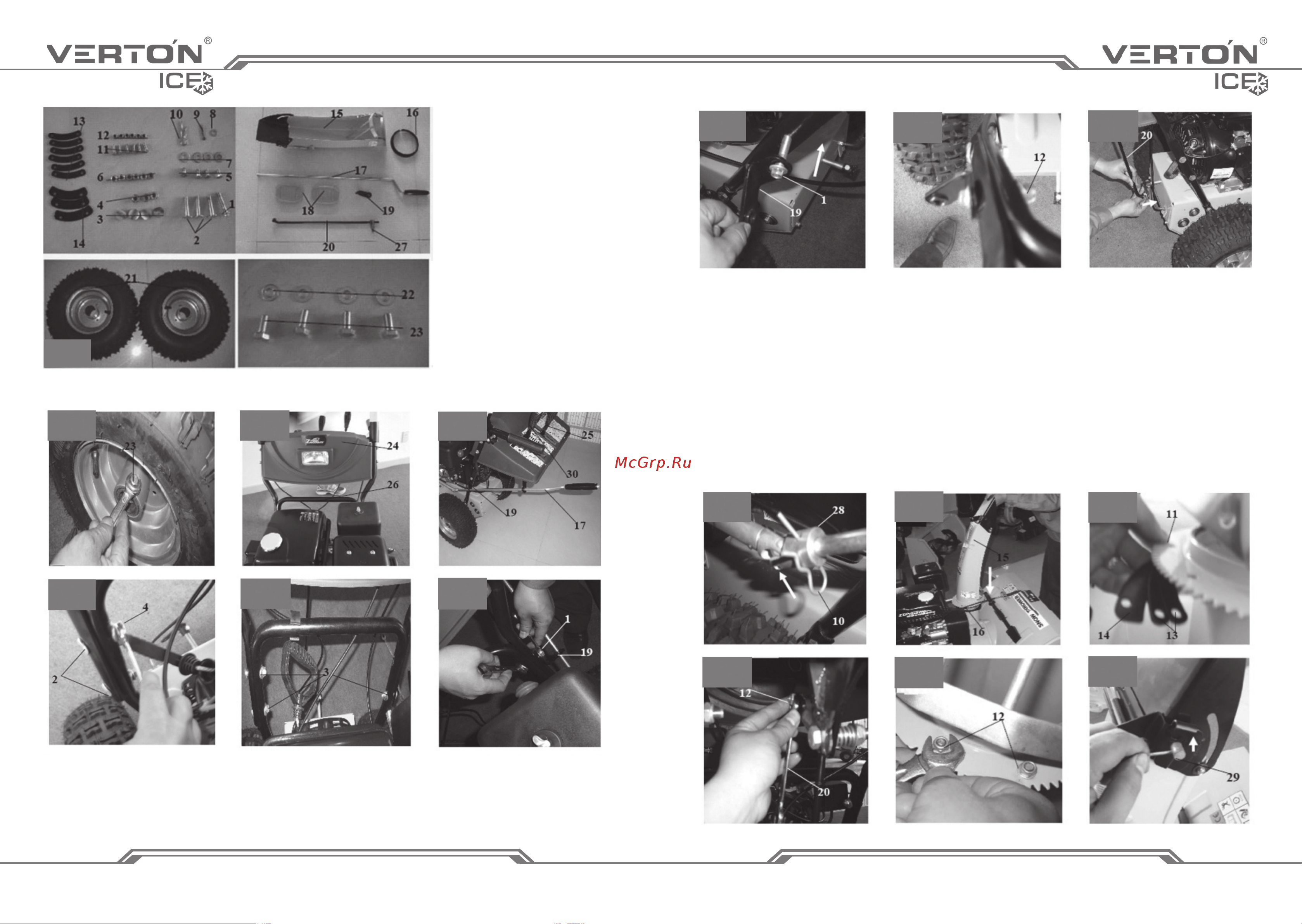

Монтаж колес

Установите колесо на полуось (Рис.3) и закрепите болтом с шайбой М8х20

из комплекта поставки Рис.2 (22,23).

1-7, 11-12, 22-23.

Крепежные болты,

шайбы, гайки

13,14. Прокладки для

монтажа желоба

15. Желоб

16. Уплотнение желоба

17. Рычаг управления

желобом

18. Лыжа

19. Кронштейн рычага

20. Тяга переключения

скоростей

21. Колесо

27. Кронштейн тяги

4 9

5 6 11

7 8 13

Монтаж органов управления

Установите пульт управления (24) на раму (26) Рис.4 и закрепите болтами

(2) Рис.5.

Установите кронштейн (19), зафиксировав его болтом (1) Рис.7. Установи-

те в кронштейн (19) рычаг управления желобом (17), вставьте его в шарнир

(28) и закрепите шплинтом (10) Рис 9,10. Затяните болт (1) кронштейна (19)

(Рис.11).

Установите тягу переключения скоростей (20) Рис.2 в отверстие в рычаге

переключения передач (25) Рис.9. и зафиксируйте его Рис.12-14.
