УСТАНОВКА ВСТАНОВЛЕННЯ
Гидравлические соединения

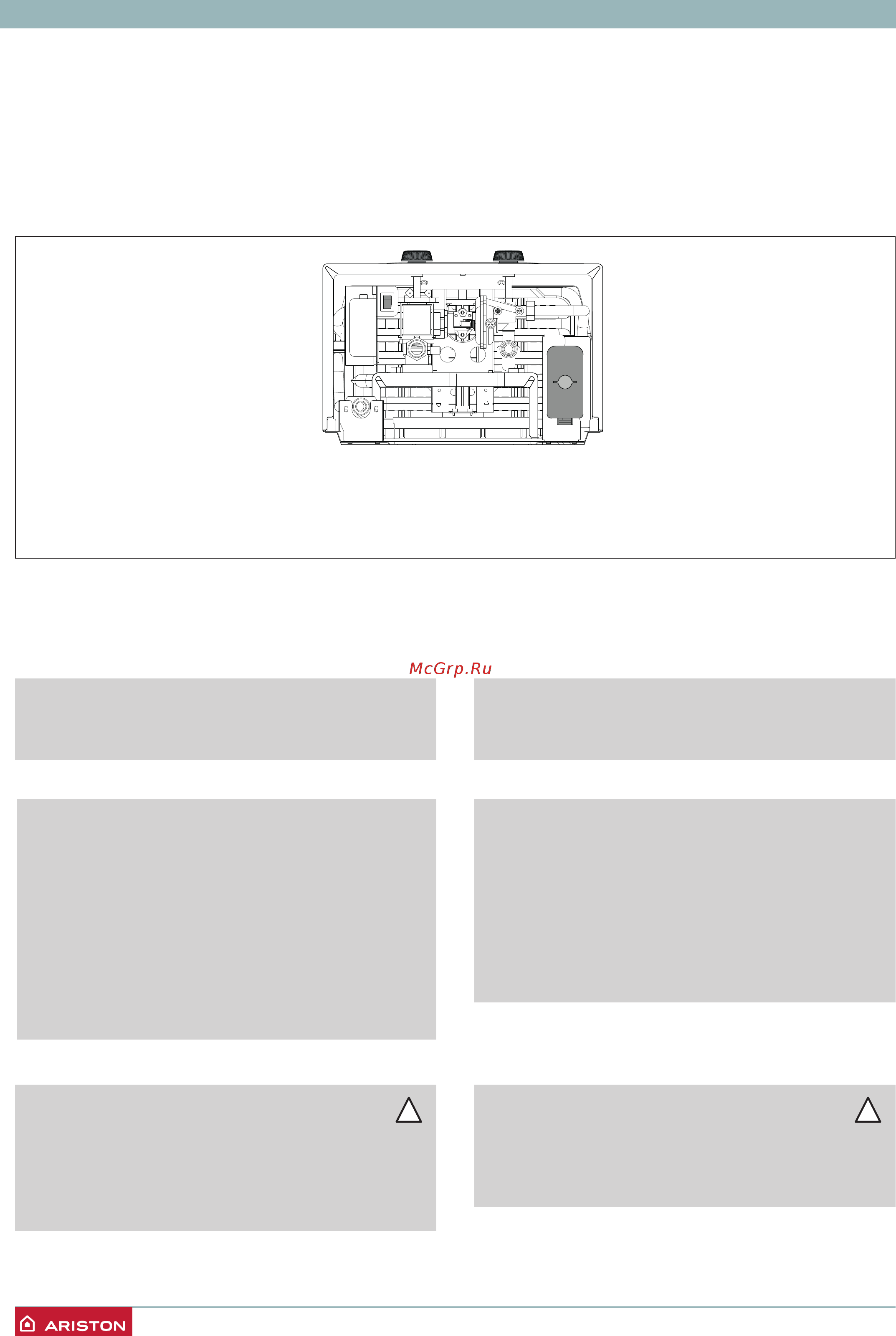

На рисунке показана схема подключения
трубопроводов воды и газа к водонагревателю.
Убедитесь, что максимальное давление в водопроводе
не выше 1,0 МПа (10 бар); если выше, необходимо
обязательно установить редуктор давления.
Обеспечьте минимальное давление не ниже, чем
0,2 бар.
Обозначения
Підключення водонагрiвача
A. Патрубок подачи в контур ГВС G1/2”
B. Подвод газа G1/2”
C. Подвод холодной воды G1/2”
Устройство оборудовано фильтром расположенном
на входе холодной воды. Периодически очищайте
фильтр, если проток воды через прибор стал меньше,
чем обычно.
Пристрій обладнаний фільтром який розташований
на вході холодної води. Якщо є бруд, періодично
очищайте гідравлічну систему.
Гідравлічні з’єднання
На малюнку показано схему підключення трубопроводів
води та газу до водонагрiвача. Переконайтеся, що
максимальний тиск у водопроводі не перевищує 1,0
МПа (10 бар); якщо перевищує, необхідно обов’язково
встановити редуктор тиску.
Впевнитись, що мінімальний тиск не менше 0,2
бар.
A. Патрубок подачі в контур ГВП G1/2”
B. Підведення газу G1/2”
C. Підведення холодної води G1/2”
ВАЖНО!
Если водонагреватель установлен в
местности с присутствием жесткой воды
(> 200 мг /л) необходимо применить
предварительное умягчение воды,
чтобы уменьшить отложение накипи в
теплообменнике.
Гарантия не распостраняется на
ущерб,возникший от накипи.
ВАЖЛИВО!
Якщо місці встановлення пристрою
жорстка вода (> 200 мг/л), необхідно
встановити пом’якшувач води, щоб
зменшити накопичення накипу в
теплообміннику.
Гарантія не поширюється на
пошкодження в результаті накипу.
ВНИМАНИЕ!
Запрещается устанавливать
прибор с применением устройств
предварительного подогрева воды или
рециркуляции ГВС!
УВАГА!
Прилад не повинен бути
встановлений в установки з розігрітою
водою або рециркуляції гарячої води.
ВАЖНО!!
Не включайте водонагреватель без
установленного фильтра!
ВАЖЛИВО!!
Не вмикати пристрій без фільтру.
A
B
C
