IM2022

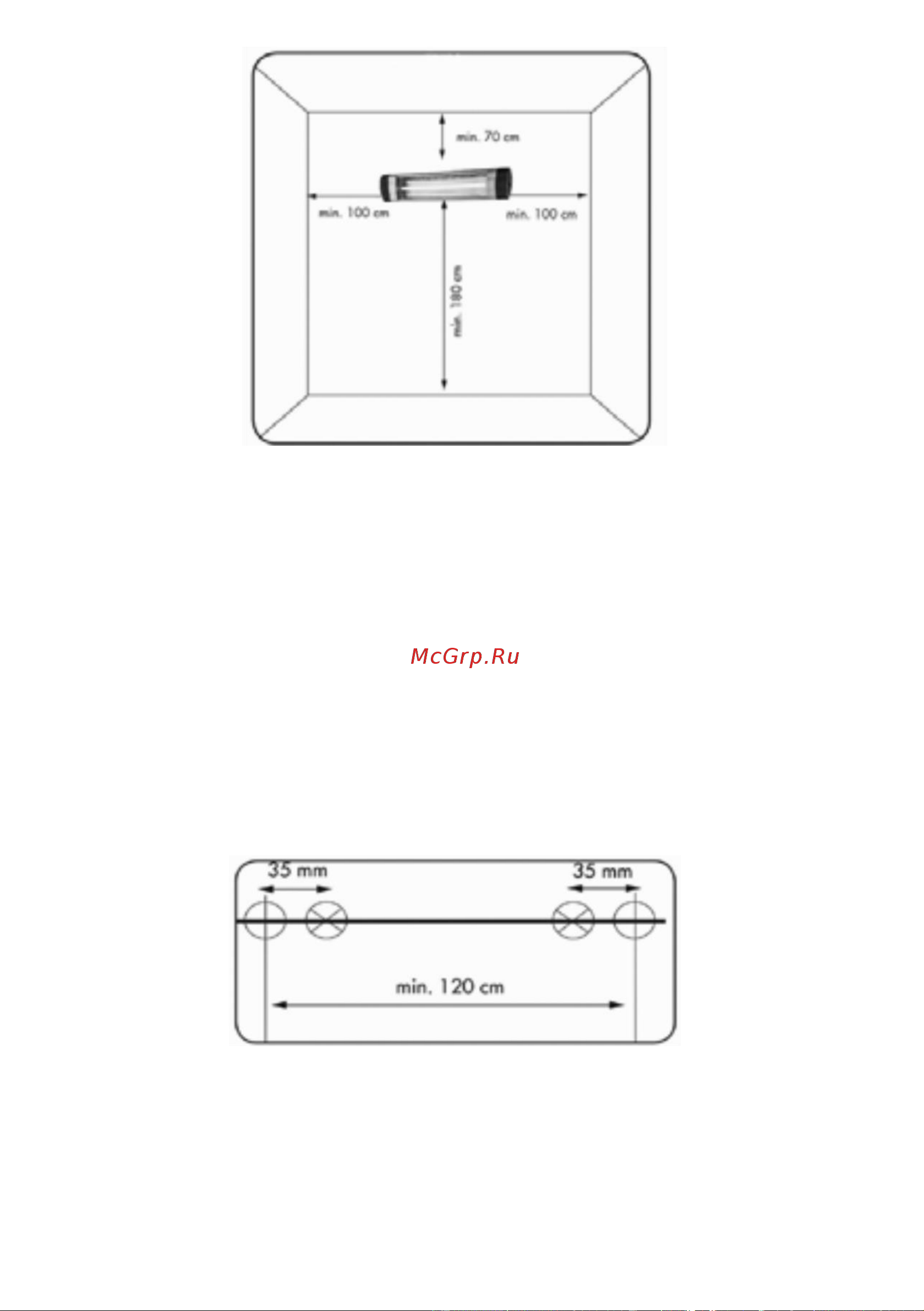

2-сурет

7.2 Қабырға немесе төбеге монтаждау

1. Зауыт қаптамасын ашыңыз және одан ұқыптап жылытқышты алып шығыңыз.

2. Бекіту жинағын алып шығыңыз. Бекіту жиынтығына 4 бұрыштық кронштейн кіреді:

аспапқа бекітуге арналған 2 кронштейн және қабырғаға орнатуға арналған 2 кронштейн.

3. Аспапқа бекіту үшін 2 бұрыштық кронштейнді алыңыз және оларды 4 бұранның

көмегімен аспаптың артқы жағындағы оң және сол жақтағы 4 тесікке бұраңыз

4. 7.1 тармағына және 2-суретке сәйкес құрылғыны орнату орнын анықтаңыз, содан кейін

қабырғаға орнатуға арналған 2 бұрыштық кронштейннің тесіктері арасындағы қашықтыққа

сәйкес (3-суретті қараңыз), қабырғаға диаметрі 8 мм-лік 4 тесікті бұрғылаңыз, оларға

дюбельдерді кіргізіп, кронштейндерді 4 шұрыппен бекітіңіз.

5. Қабырғаға орнатылған кронштейндердің шеткі тесіктерін аспапқа бекітілген

кронштейндердің шеткі тесіктерімен 2 бұранның және 2 құлақты сомынның көмегімен

жалғаңыз, қажетті бұрышты реттеңіз және құлақты сомындарды қатайтыңыз.

6. Аспапты бекіту және еденге қатаң параллель орнату сенімділігін тексеріңіз.

3-сурет

ЕСКЕРТУ

Төбе конструкцияларының материалдары мен құрылысына байланысты жылытқыш

беріктік жағдайына қарай таңдап алынатын тиісті бекіту элементтеріне бекітіледі.

Жылытқыш бекітілетін төбе немесе құрылыстың беріктігі аспаптың 5-еселі салмағын

көтере алатындай, жеткілікті болуы тиіс.
