IM2022

5. ОПИС ПРИЛАДУ

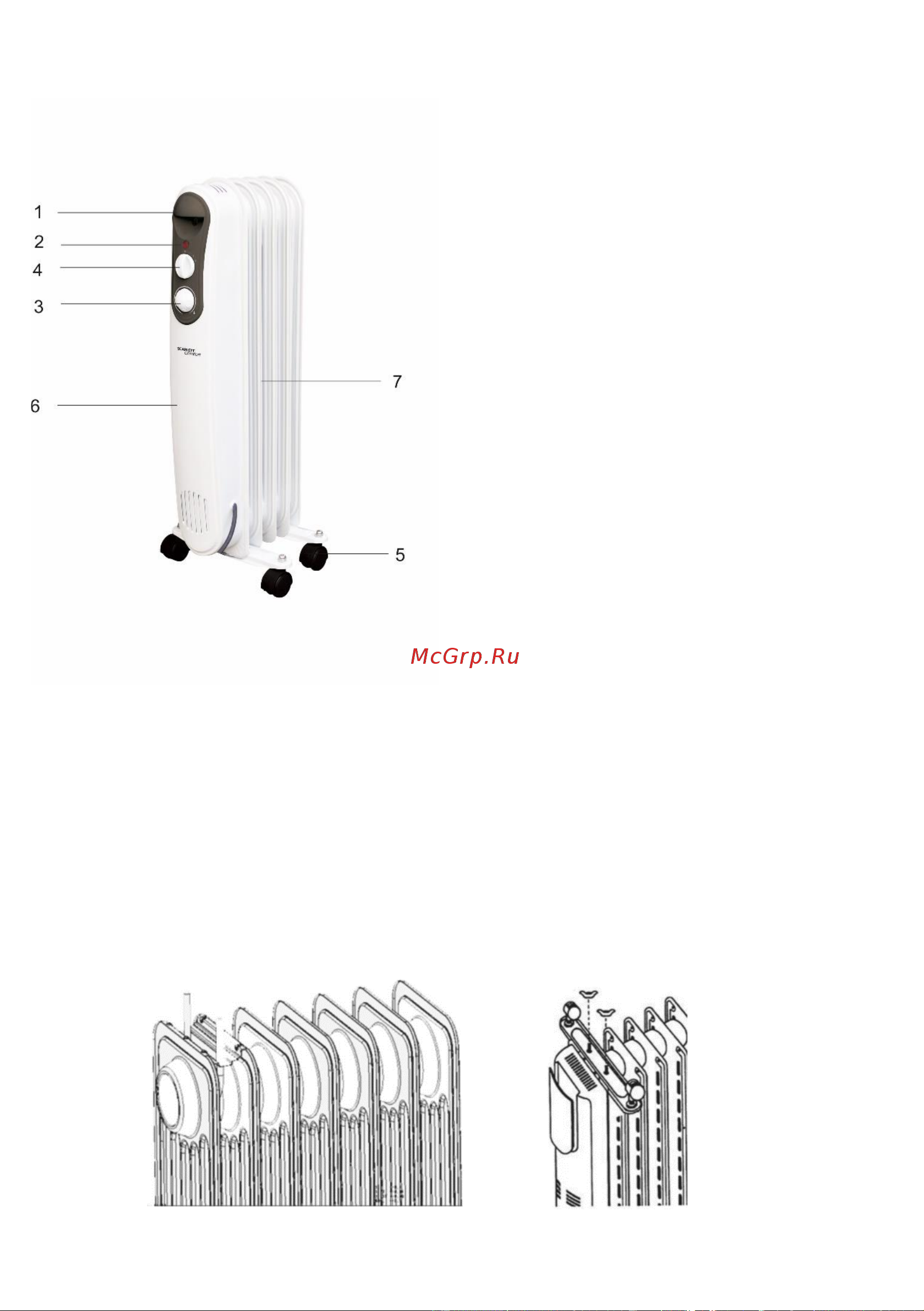

Малюнок 1*

*Зображення наведено в якості

довідкової інформації та може

відрізнятися від реального приладу

1. Ручка для перенесення

2. Індикатор роботи

3. Ручка термостата

4. Ручка перемикача потужності

5. Роликові коліщатка для переміщення

6. Лицьова панель приладу

7. Маслосодержащие секції

6. КОМПЛЕКТ ПОСТАЧАННЯ

1. Наповнений олією радіатор – 1 шт.

2. Роликові колеса, у складеному стані –

2 шт.

3. U-подібна скоба - 2 шт.

4. Смушкова гайка - 1 комплект

5. Інструкція з експлуатації – 1 шт.

6. Гарантійний талон – 1 шт.

7. СКЛАДАННЯ ТА ВСТАНОВЛЕННЯ

1. Вийміть радіатор та роликові колеса з пакування та видаліть весь пакувальний

матеріал.

2. Переверніть радіатор низом уверх на килимку чи м’якій поверхні, щоб не

пошкодити лакофарбове покриття.

3. Закріпіть пластини коліс на нижній частині секцій радіатора за допомогою U-

подібних скоб та смушкових гайок, що додаються, пропустивши U-подібну скобу

під з’єднувальним міжсекційним елементом та з’єднавши скобу з пластиною коліс.

4. Затягніть смушкову гайку з одного боку та смушкову гайку з другого боку в

виступах струбцини.

5. Переверніть радіатор назад та встановіть його вертикально.

Малюнок 2 Малюнок 3
