IM2019
6
Размерные характеристики водонагревателя (в мм) согласно рисунку 1 приведены в
таблице 2.
Таблица 2
SWH
RE17
Объем, л
A
B
C
D
30
340
570
100
200
50
385
705
100
200
80
450
758
100
200
100
450
908
100
200
* Размеры указаны в мм, допускаются отклонения 1–5 мм.
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

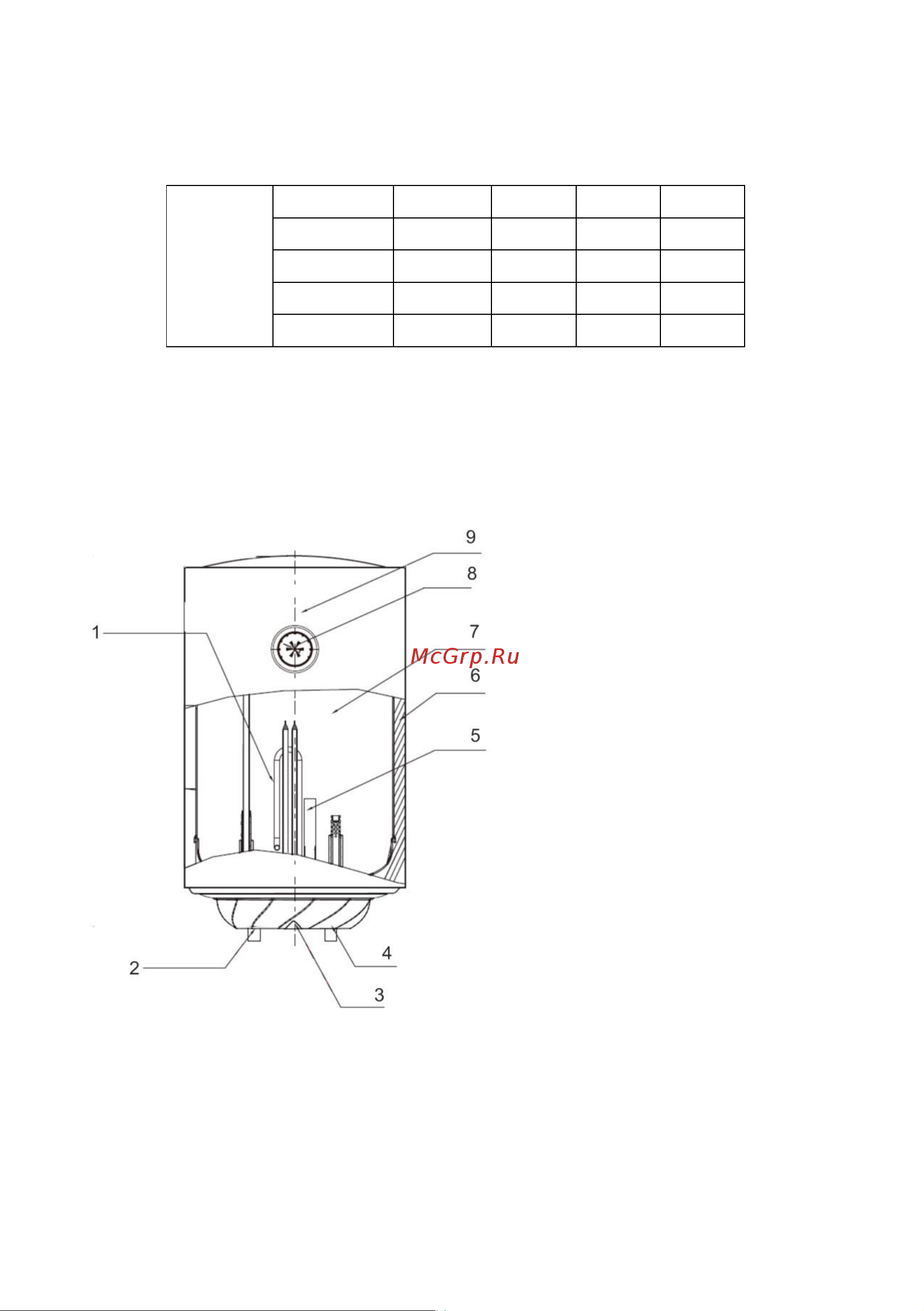

Рисунок 2*
*Изображение приведено в качестве справочной информации и может отличаться от реального
прибора
1. Нагревательный элемент (ТЭН)
2. Патрубок выхода горячей воды
3. Индикаторная лампочка нагрева воды
4. Входной патрубок
5. Защитный магниевый анод
