6
воздуховодов не должна превышать 3
метров). Используйте воздуховод
диаметром 150 мм по всей длине.
Материал воздуховода должен
соответствовать действующим
нормам.
Для установки прибора отрегулируйте
положение упорных боковых пружин
с помощью соответствующих винтов
(рис. 4), расположите кронштейны на
2-3 мм выше толщины дна шкафа.
Вставьте встроенный блок в
отверстие, сделанное в шкафу, до
упорного щелчка боковых пружин.
Используйте саморезы 3,9x25 для
упора через внутренние отверстия
устройства (рис. 5)
Сдвиньте прибор к нижней части
корпуса, чтобы рама прибора плотно
прилегала к корпусу.
Восстановите поддон для жидких
отходов и жироулавливающие
фильтры.
Восстановите поддон для жидких
отходов и жироулавливающие
фильтры.
Блокировка клапана
Предупреждение!
Перед подсоединением гибкой
трубки выхода воздуха к двигателю
убедитесь, что обратный клапан,
расположенный на выходе воздуха
двигателя, может свободно
вращаться.
Подсоедините фланец вытяжки к
выпускному отверстию через
подходящий воздуховод. Выполните
электрическое подключение через
силовой кабель.
ЗАДНИЙ ВЫПУСК ВОЗДУХА
Изделия можно устанавливать таким
образом, чтобы выход воздуха
двигателя был обращен к задней
стороне изделия. Если вы хотите
использовать эту опцию, вам
необходимо снять опору двигателя,
отвернув винты (рис. 6), вытянуть и
повернуть опору, установить ее на свое
место так, чтобы выход воздуха был
направлен к задней стороне изделия
(рис. 7).
Закрепите его ранее снятыми винтами.
В случае внешнего двигателя
подключите силовой кабель двигателя
к клеммной колодке в черной
пластиковой коробке, указанной на
этикетке подключения.

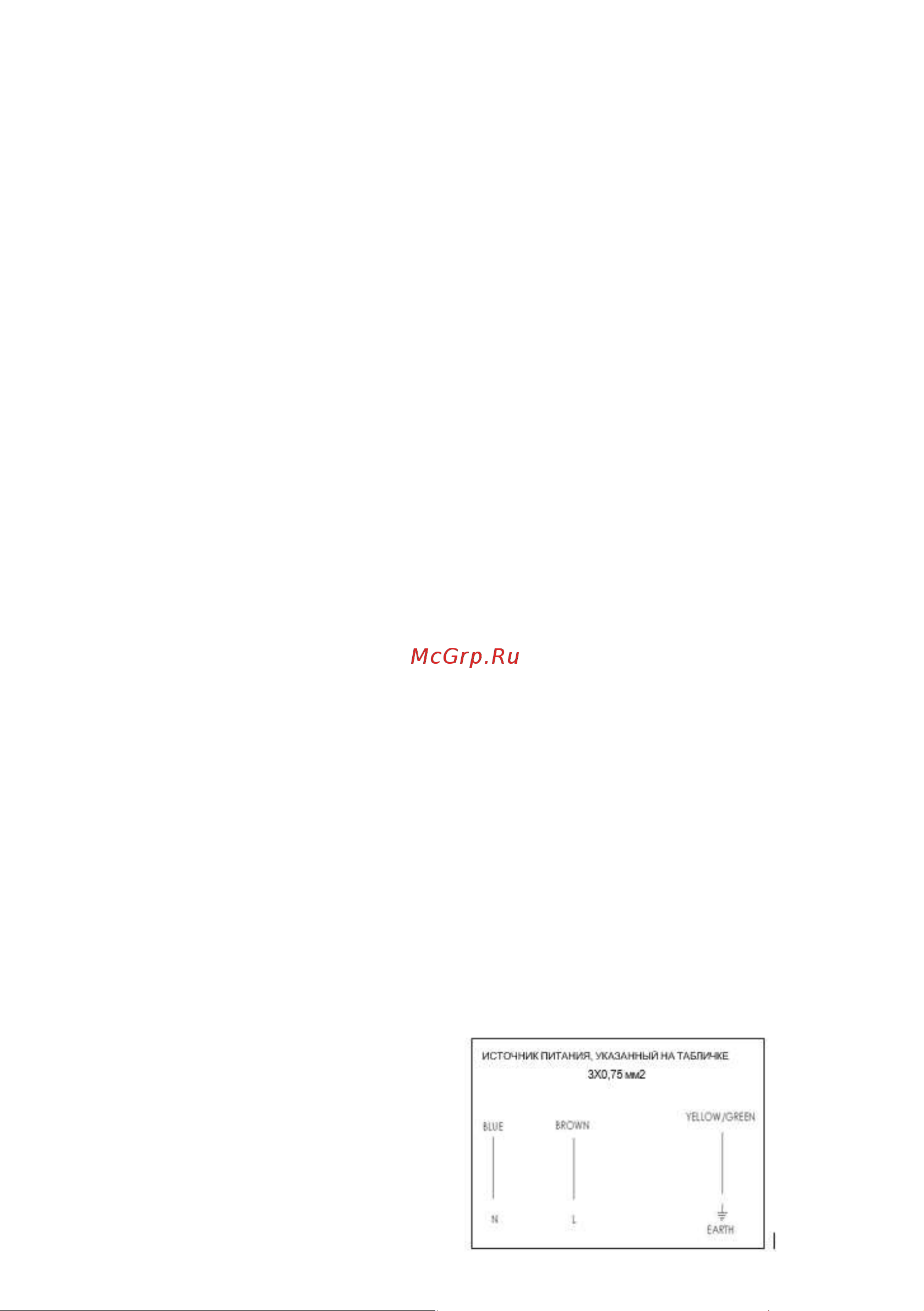

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Если устройство поставляется с
кабелем питания без вилки, см. схему
ниже.
