7. Закрепите заднюю защитную решетку с помощью задней гайки (4). Для этого

поверните заднюю гайку по часовой стрелке в направлении «Затянуть». (Рис. 5)

8. Теперь наденьте лопасть ротора на вал двигателя. 2 штифта на валу двигателя

должны войти в две канавки в основании лопасти ротора (Рис. 6). Закрепите

лопасть ротора гайкой лопасти ротора (2), повернув ее против часовой стрел-

ки в направлении «Затянуть». После этого лопасть ротора должна вращаться

свободно.

9. Кольцо рамы соединяет заднюю защитную решетку с передней защитной

решеткой. Сначала отверткой открутите винт на фиксирующем зажиме и от-

кройте зажим. Поместите кольцо рамы на заднюю защитную решетку (Рис. 8),

направляющий зажим в кольце рамы (напротив зажима) должен зафиксиро-

ваться на прутьях задней защитной решетки (Рис. 9). После этого каждое на-

правляющее приспособление на кольце рамы должно будет зафиксироваться

на задней защитной решетке. Поэтому следует прижимать рамы друг к другу

рукой (Рис. 10). Чтобы закончить сборку, закройте пластиковый зажим (рис. 11)

и затяните винт с помощью отвертки. (Рис.12)

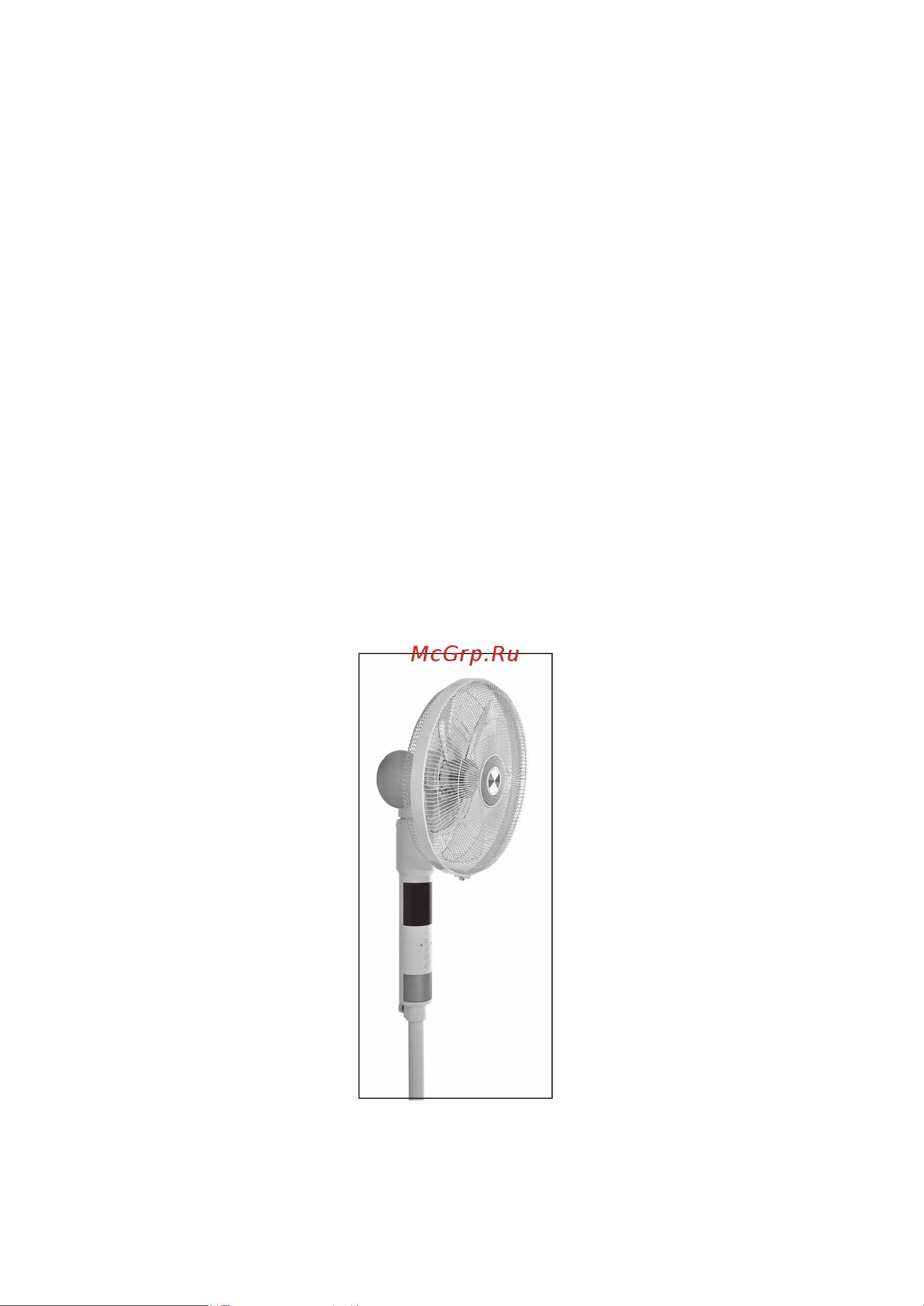

10. После того, как вентилятор будет правильно собран, вы сможете начать поль-

зоваться прибором. (Рис.13)

Рис. 13
