IM2022

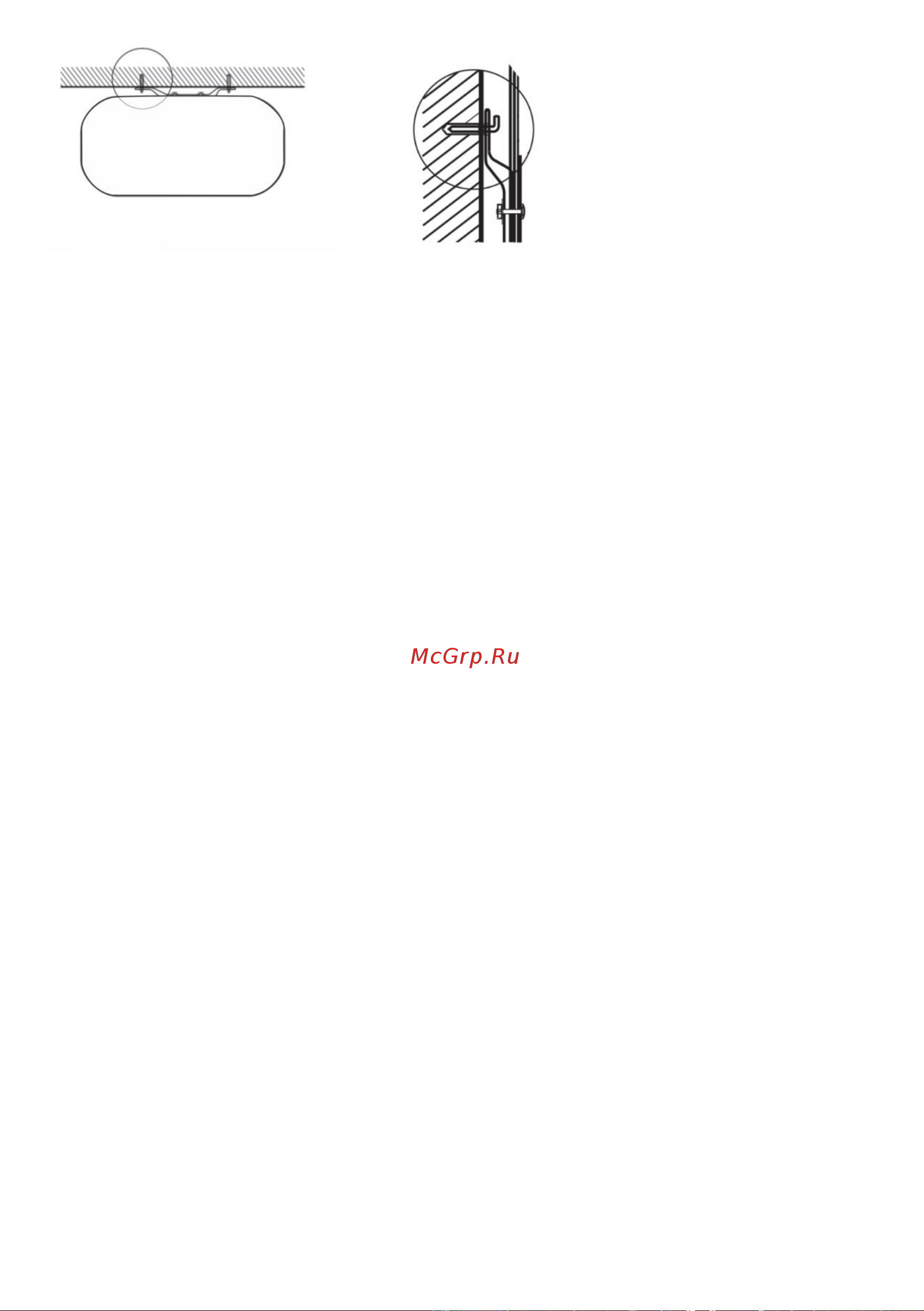

Сурет 2 Сурет 3

Су жылытқышты орнатудың дұрыс орнын таңдағаннан кейін сіз таңдаған

бекіткіштің (ілмегі бар анкерлік бұрандамалар) астындағы тесіктер үшін

нүктелерді анықтаңыз (Сіз таңдаған аспаптың ерекшелігіне сәйкес анықталады).

Қабырғада өлшеміне сәйкес келетін бұрғышты пайдалана отырып, тиісті

тереңдіктің екі тесігін бұрғылаңыз (су жылытқышқа қоса берілетін анкерлік

бұрандамалар, бұрандаларды салыңыз, ілмекті жоғары бұраңыз, гайкаларды

тығыз байлап, содан кейін осы ілмектерге электрлі су жылытқышты іліп қойыңыз)

(2, 3-суреттерді қараңыз).

Су құбыры магистраліне қосылу

1. Су жылытқыш кемінде 0,1 МПа, ең жоғарғысы 0,6 МПа қысыммен су құбыры

магистраліне қосылады.

ЕСКЕРТПЕ!

Су жылытқыштар су жылытқыштағы су қысымы су құбыры магистраліндегі су

қысымына сәйкес келетін аспап болып табылады. Егер магистральда қысым 0,6

МПа асатын болса, онда су жылытқыштың алдында қысым 0,6 МПа аспайтындай

қысым редукторын монтаждау керек.

2. Су жылытқышты су құбыры магистраліне қосу үшін диаметрі 12 мм (G1/2)

құбырлар қолданылады.

3. Құбырларды жалғаған кезде ағуды болдырмау үшін құбырлардың бұрандалы

ұштарындағы резеңке тығыздағыш төсемдерді пайдаланыңыз.

4. Көгілдір түспен және су ағысының бағыттарымен белгіленген кіру

келтеқұбырында сақтандыру клапанын су ағысы клапанның корпусындағы

бағыттың бағытына сәйкес келетін етіп бұраңыз. Сақтандырғыш клапанның

қысымын шығару тесігіне (5-суретті қараңыз) кәріздеу түтігін кигізіңіз* суды кәрізге

бұру үшін (қыздыру кезінде пайда болуы мүмкін) (түтікті қатаң төмен қаратып

жіберу қажет және оны майыстыруға тыйым салынады).

5. Жөнделген клапаны бар су жылытқышты су құбыры магистраліне қосыңыз – су

шығаратын жерде кескіш кранды орнатыңыз.

6. Қызыл түспен белгіленген шығыс келтеқұбырына қажетті тұтыну нүктелерінің

санын қосыңыз.

7. Су құбыры магистралінің бөлік кранын және жиналмалы крандардың бірін

ашыңыз. Резервуарды толтырғаннан кейін бұл туралы жиналмалы краннан судың

ағып кетуін куәландырады, жиналмалы кранды жабыңыз және барлық

қосылыстардың герметикалығын тексеріңіз.

* жеткізілім жиынтығына кірмейді Жаңа шлангтарды пайдалану қажет, ескі

құбыршектерді қайта пайдалануға болмайды
