Главный предохранитель:

Главный предохранитель расположен за пра"

вой боковой панелью. Номинальный ток пре"

дохранителя: 30 А

1. Снимите правый боковой обтекатель

(см. стр. 39).

2. Отсоедините колодку разъёма (1) электро"

магнитного включателя стартера. Извле"

ките перегоревший предохранитель (2) и

вставьте новый предохранитель.

3. Присоедините колодку разъема и устано"

вите на место правую боковую панель.

Блок предохранителей:

Блок предохранителей расположен под ин"

струментом. Номинальная размерность пре"

дохранителей: 10 A, 15 A.

1. Откройте крышку (1) блока предохрани"

телей.

2. Извлеките перегоревший предохранитель

из держателя. Вставьте новый предохрани"

тель в держатель. Запасной предохрани"

тель (2) находится в блоке предохрани"

телей.

3. Закройте крышку блока предохранителей.

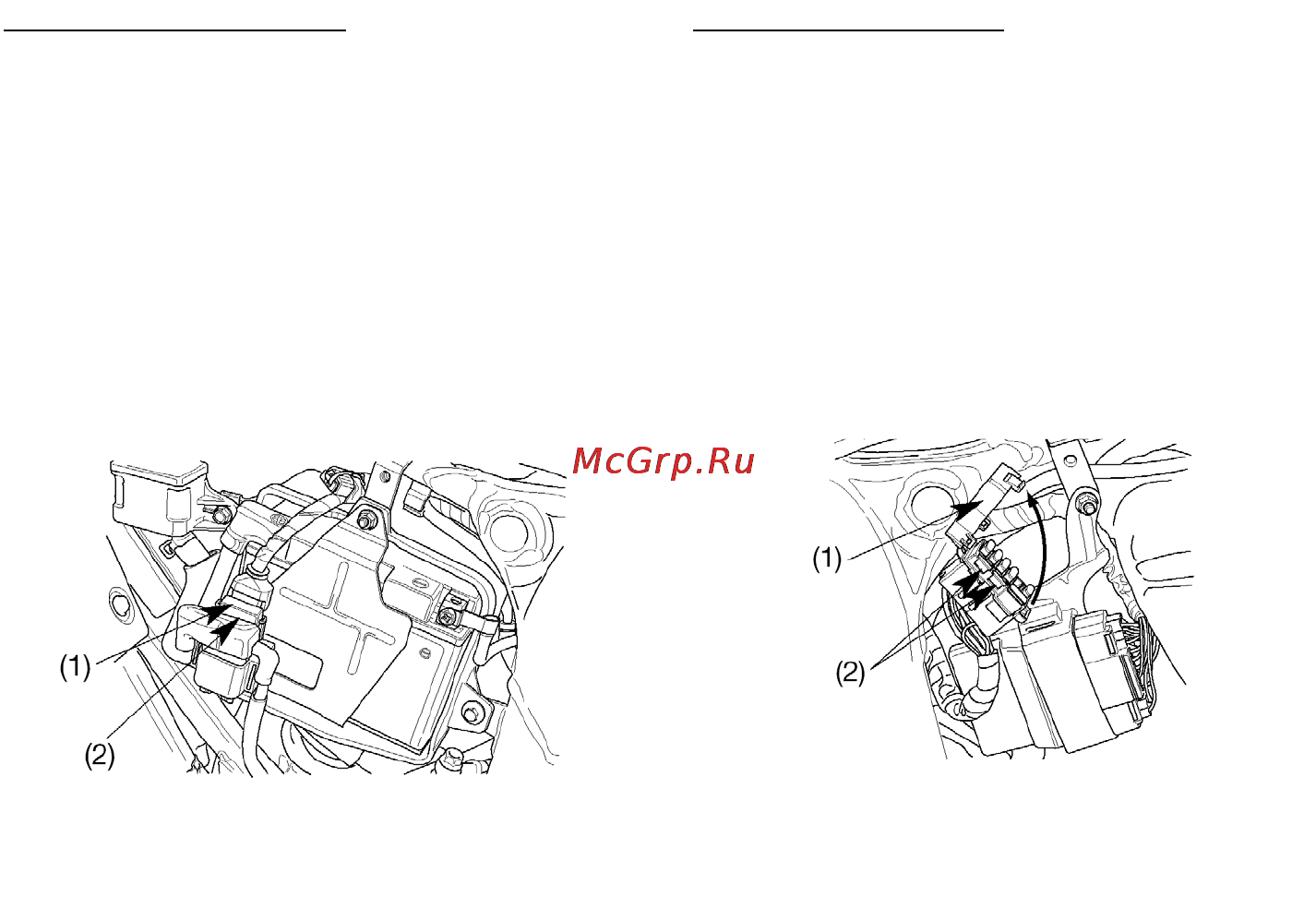

(1) Разъем жгута проводов

(2) Главный предохранитель

(1) Крышка блока предохранителей

(2) Запасные предохранители
