Нельзя начинать монтаж вытяжки и снимать защитную пленку с вытяжки, пока Вы

не убедитесь в технической исправности вытяжки путем подключения ее к

электрической сети и проверки всех ее функций.

Для этого следует открыть упаковку, вынуть вытяжку и разместить ее на ровной

поверхности таким образом, чтобы переключатель режимов работы был обращен в

сторону проверяющего. Далее вытяжка подключается к электросети и производится ее

проверка. Если вытяжка на всех режимах работает исправно, следует приступать к ее

монтажу. Если нет, следует обратиться в организацию, где была приобретена вытяжка

или в гарантийную мастерскую.

Снимать защитную пленку с вытяжки и декоративных труб рекомендуется только

после окончания монтажа.

Напоминаем, что высота установки вытяжки над электрической плитой должна

быть не менее 60 см, а над газовой плитой – не менее 65 см от нижнего края вытяжки

до опорной поверхности посуды на варочной поверхности..

МОНТАЖ КОРПУСА ВЫТЯЖКИ:

• Приставьте корпус вытяжки к стене, соблюдая минимальное расстояние от

нижнего края вытяжки до опорной поверхности посуды на варочной панели (рис. 2).

• Измерьте расстояние 457 мм от нижнего края корпуса вытяжки наверх (рис. 1).

• Приложите монтажную пластину к нижнему краю измеренного расстояния (рис.

1).

• Отметьте расстояние между монтажными отверстиями на монтажной пластине

на стене - 4 шт. (рис.1).

• Просверлите отверстия, отмеченные на стене, с помощью сверла диаметром,

соответствующим прилагаемым дюбелям 10x50, вбейте дюбели, а затем прикрутите

монтажную пластину к стене.

• Поместите корпус вытяжки на монтажную пластину, прикрепленную к стене, и

привинтите ее сбоку 4 винтами M4x10 (рис. 1)

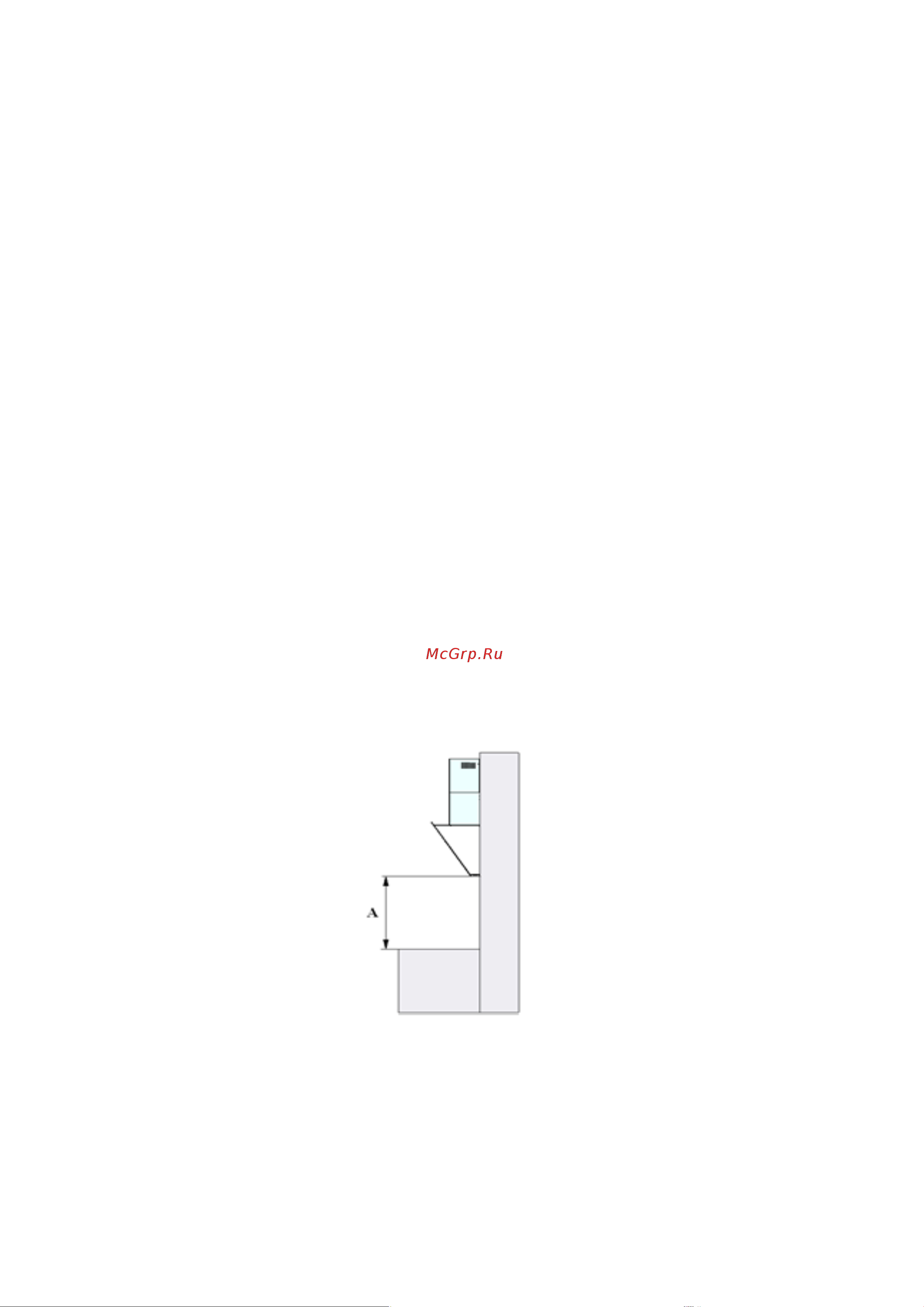

Рис. 2

4.2 НАСТРОЙКА РЕЖИМА РАБОТЫ ВЫТЯЖКИ

Кухонная вытяжка предназначена для удаления запахов с кухни.

Кухонная вытяжка WK-4 Terra eco может работать в двух режимах:

1) Отвода (рис. 4а) – воздух удаляется из помещения через соединение вытяжки с

вентиляционным каналом жестким пластиковым воздуховодом или гофрированным
