• Отметьте расстояние между монтажными отверстиями на монтажной пластине

на стене - 4 шт. (рис.1).

• Просверлите отверстия, отмеченные на стене, с помощью сверла диаметром,

соответствующим прилагаемым дюбелям 10x50, вбейте дюбели, а затем прикрутите

монтажную пластину к стене.

• Поместите корпус вытяжки на монтажную пластину, прикрепленную к стене, и

привинтите ее сбоку 4 винтами M4x10 (рис. 1)

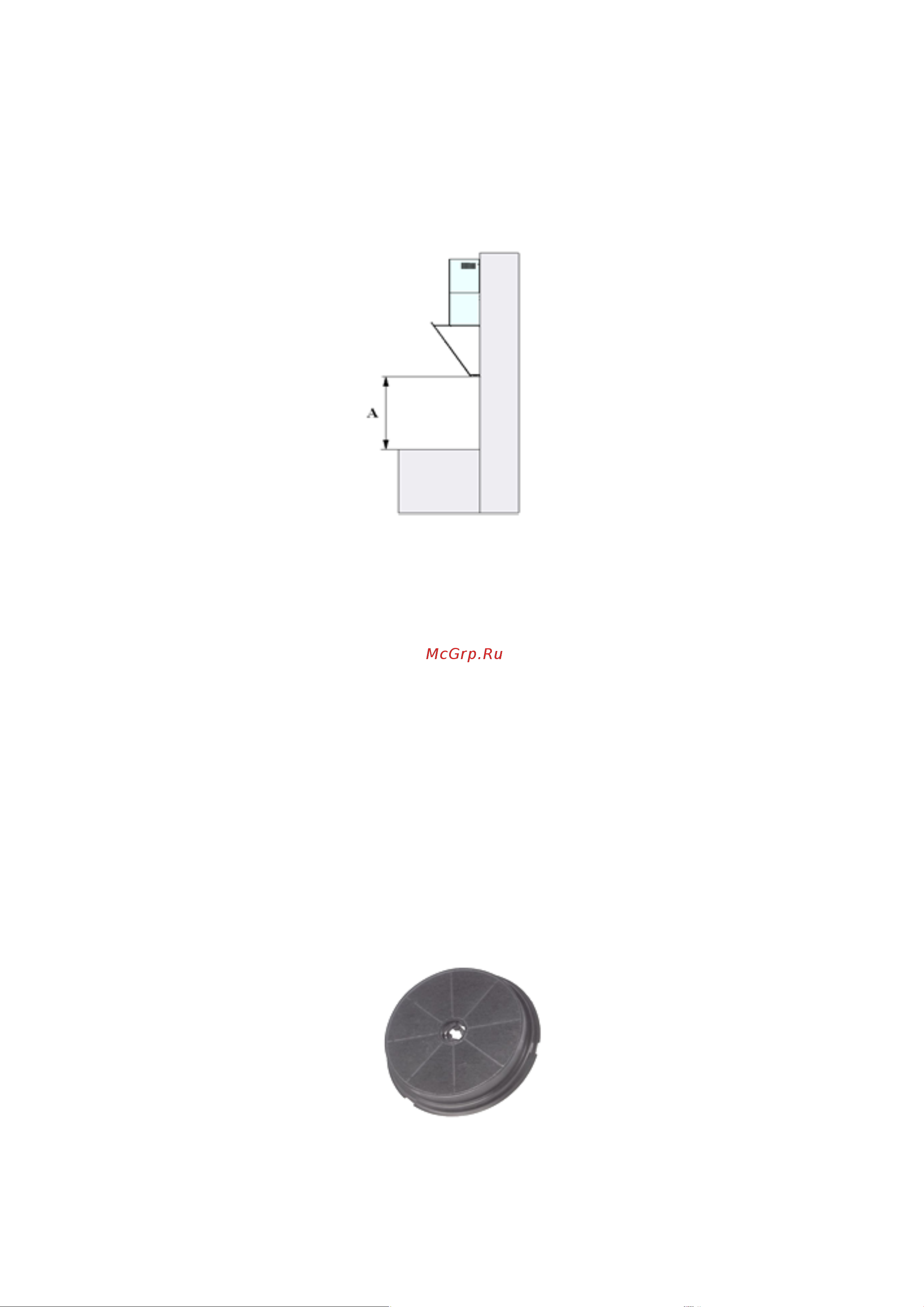

Рис. 2

4.2 НАСТРОЙКА РЕЖИМА РАБОТЫ ВЫТЯЖКИ

Кухонная вытяжка предназначена для удаления запахов с кухни.

Кухонная вытяжка WK-10 Balmera WL может работать в двух режимах:

1) Отвода (рис. 4а) – воздух удаляется из помещения через соединение вытяжки с

вентиляционным каналом жестким пластиковым воздуховодом или гофрированным

шлангом диаметром 150 мм. И, таким образом, все кухонные испарения, запахи, гарь и

копоть, проходя через многоразовые алюминиевые жироулавливающие фильтры,

выводятся за пределы помещения. При данном режиме работы нет необходимости

устанавливать угольные фильтры. Режим отвода является наиболее эффективным,

поскольку вытяжка удаляет все кухонные испарения за пределы кухни в

вентиляционную шахту.

2) Рециркуляции (рис. 4b) – внутренняя циркуляция воздуха через угольные

фильтры (рис. 3). Вытяжка в данном случае не подключается к вентиляционной шахте

и, таким образом, воздух просто прогоняется через вытяжку внутри кухни.

Рис. 3

В этом режиме на вытяжку должны быть установлены угольные

запахоулавливающие фильтры (рис. 3). Эти фильтры не входят в комплект вытяжки и
