4. Отметьте на стене расстояние между отверстиями для установки корпуса

вытяжки.

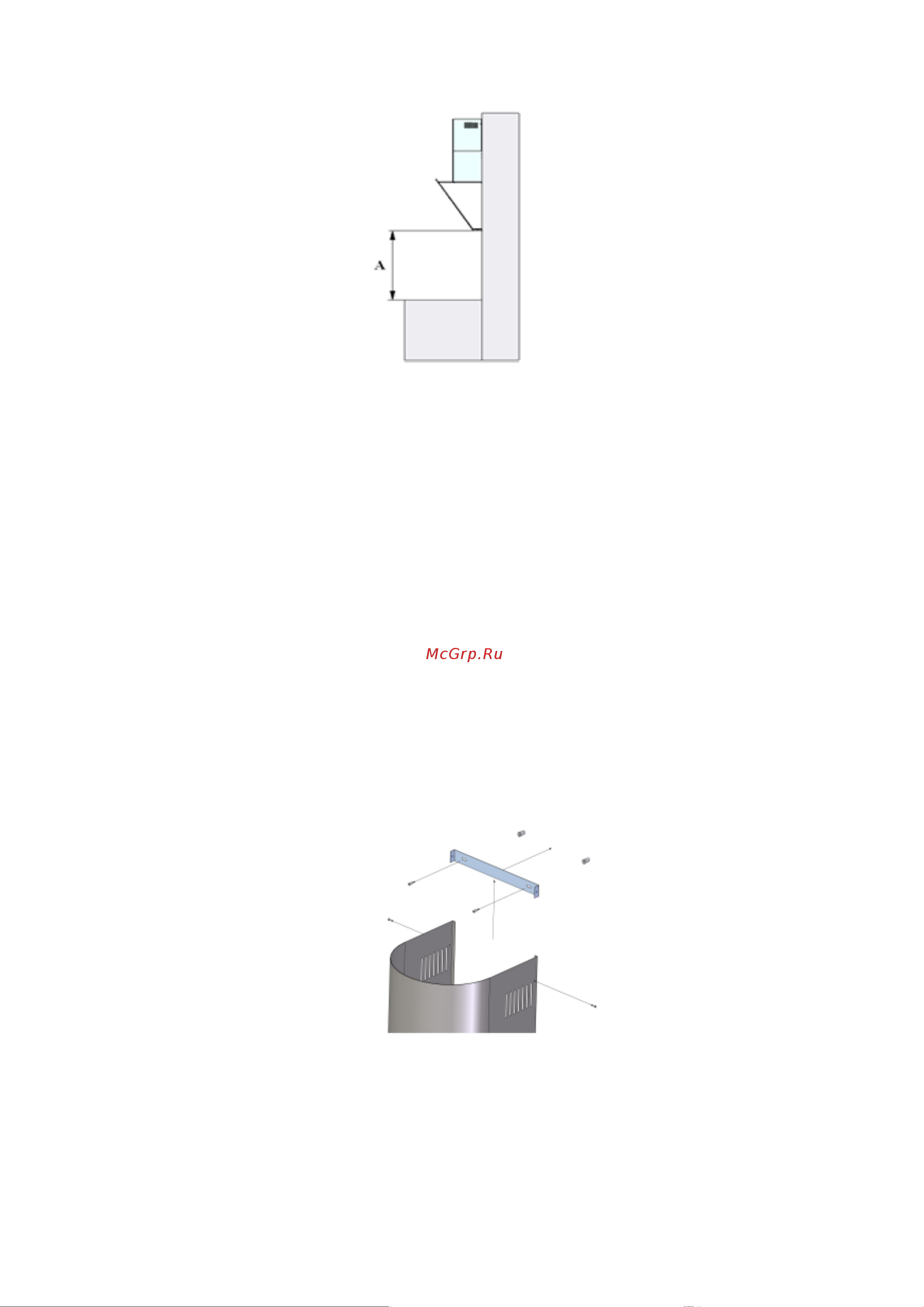

Рис. 3

5. Сделайте отверстия в помеченных местах с помощью сверла, соответствующего

диаметром прилагаемым дюбелям с шурупами (5) (рис. 1).

6. Вбейте дюбеля, а затем привинтите корпус вытяжки к стене.

7. Установите жироулавливающий фильтр (рис. 2).

8. Закройте стекло.

МОНТАЖ ДЕКОРАТИВНОГО КОРОБА:

1. На прикрепленную к стене вытяжку установите декоративные короба (2) и (3)

(рис. 1).

2. Выдвиньте верхний короб (3) (рис.1) на нужную высоту.

3. Отметьте на стене расположение отверстий, находящихся в верхнем коробе (3),

для точной установки монтажной ленты (4) (рис. 1).

4. На выбранной высоте приложите к стене ленту (4) (рис.1) и отметьте отверстия

для монтажа.

5. Просверлите отверстия в стене, используя сверло, диаметр которого

соответствует прилагаемым дюбелям (6) (рис.1). Установите монтажную ленту (4)

(рис.1) на стене, на отмеченной высоте.

Рис. 4

6. Выдвиньте верхний короб (3) и соедините с помощью шурупов (7) с

кронштейном (4) (рис. 4).

5.2 НАСТРОЙКА РЕЖИМА РАБОТЫ ВЫТЯЖКИ

Кухонная вытяжка предназначена для удаления запахов с кухни.
