Инструкция по установке

Подготовка к установке

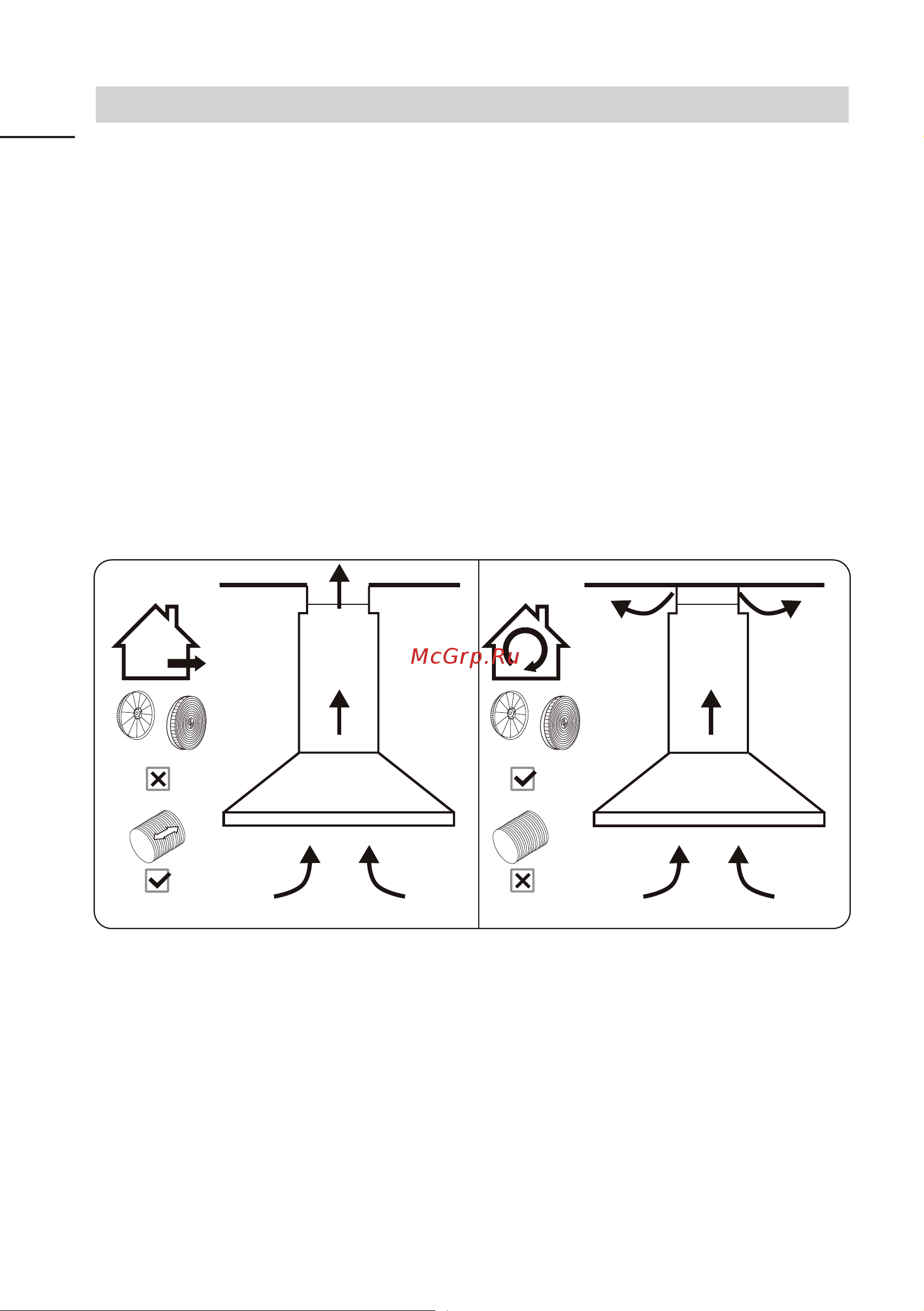

Вытяжка с отводом воздуха в вентиляционную шахту (рис. А)

При таком способе монтажа необходимо приобрести гибкий несгораемый воздуховод

(в комплект поставки не входит), соответствующий действующим нормативам, и надеть

один конец гибкого воздуховода на переходной конец прилагающегося фланца. Место

стыковки переходного фланца с воздуховодом смазать герметиком, а сам воздуховод

закрепить на переходном фланце с помощью хомута (в комплект поставки не входит).

Второй конец гибкого воздуховода соедините с вентиляционным отверстием.

Вытяжка в режиме рециркуляции (рис. В)

При таком способе монтажа необходимо установить угольные фильтры (в комплект по-

ставки не входят). При этом режиме установка воздуховода на вытяжку не требуется.

Воздух будет проходить через угольный фильтр в замкнутом цикле и возвращаться в

помещение.

А В

Метод установки воздухоотвода

Для 150 мм воздухоотвода: правильно вставьте обратный клапан, как показано на картин-

ке ниже и закрепите трубу воздуховода.

Для 120 мм воздухоотвода (опционально): вставьте демпфер как показано на картинке

ниже и зафиксируйте конвертер до установки воздуховода.

Обратите внимание: гофрированная труба возле воздуховыпускного отвер-

стия должна быть полностью расправлена.
