Если вытяжка крепится на стену, то, как правило,

она используется для работы в режиме рецирку-

ляции. В этом случае на нее требуется установить

угольный фильтр (в комплект не входит), установить

заслонку, показанную на рисунке, в положении

рециркуляции, закрыть отверстия снизу и сверху

вытяжки заглушкой (в комплекте поставки заглушки

уже установлены).

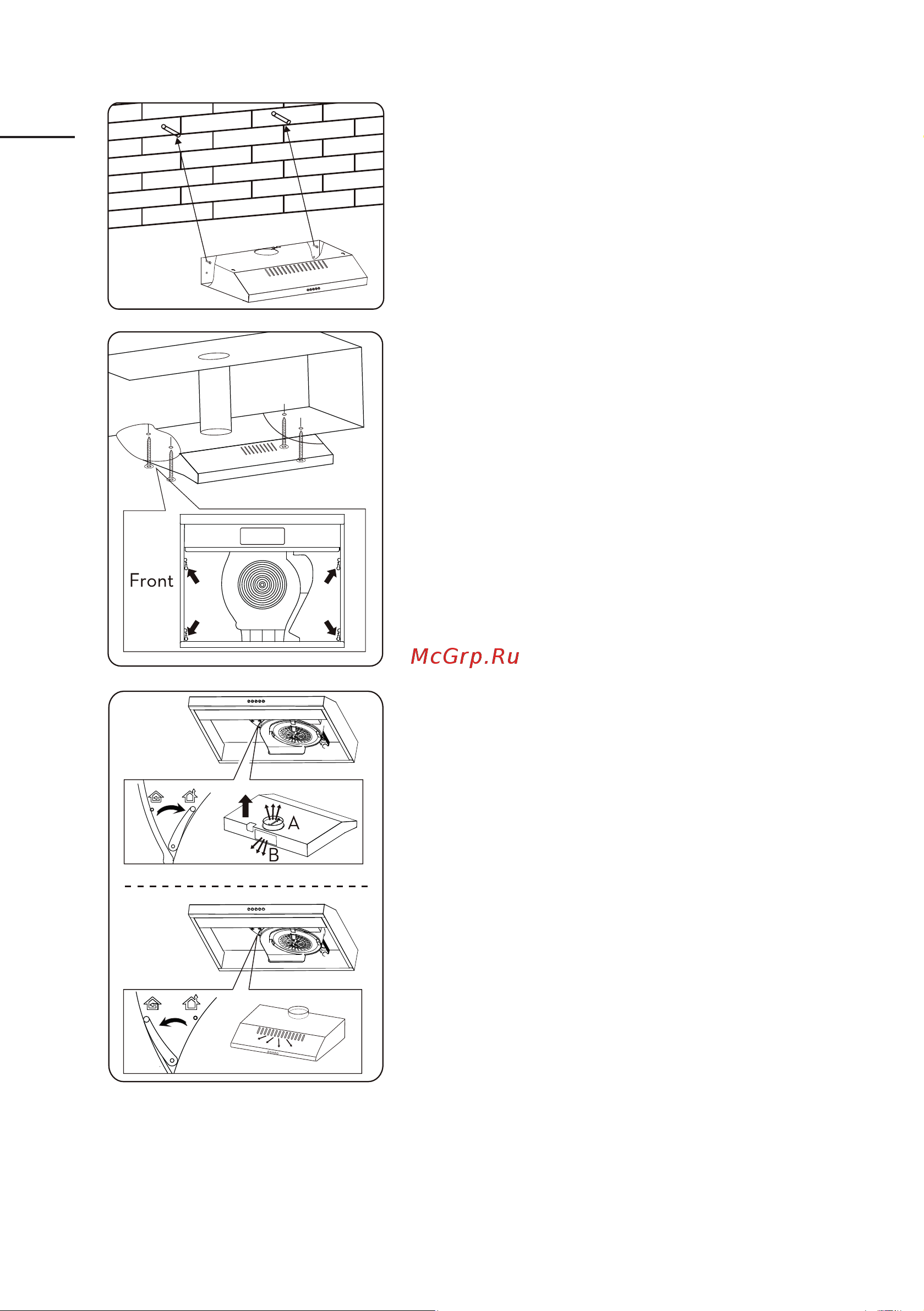

При креплении вытяжки к стене необходимы

следующие шаги:

- прежде, чем приступать к сверлению отверстий

под дюбели в стене, произведите разметку.

- просверлите два отверстия в точках, отмеченных

на стене. Глубина отверстий должна соответство-

вать длине дюбеля.

- установите два дюбеля в просверленные вами

отверстия.

- вверните два самореза ST4 x 30 в отверстия таким

образом, чтобы расстояние между стеной и голов-

кой самореза составляло 6 мм.

- повесьте корпус вытяжки на опорные точки.

При креплении вытяжки к подвесному шкафчику

выполняемые операции зависят от того, в каком

режиме будет работать вытяжка.

Если вытяжка будет работать в режиме отвода

воздуха в вентиляционную шахту, то операции по

монтажу производятся в следующей последова-

тельности:

Сделайте разметку мест сверления снизу на под-

весном шкафчике под крепежные винты и гибкий

воздуховод. Сделайте необходимые 4 отверстия

для саморезов ST4x30, как показано на рисунке.

Один конец гибкого воздуховода диаметром 120 мм

(в комплект не входит) оденьте на переходной фла-

нец и закрепите его с помощью хомута (в комплект

не входит). Обратный клапан препятствует проник-

новению воздуха из вентиляционной шахты в кухню

Прикрепите вытяжку входящими в комплект крепежа

саморезами к подвесному шкафчику, предваритель-

но пропустив через него гибкий воздуховод. Для
