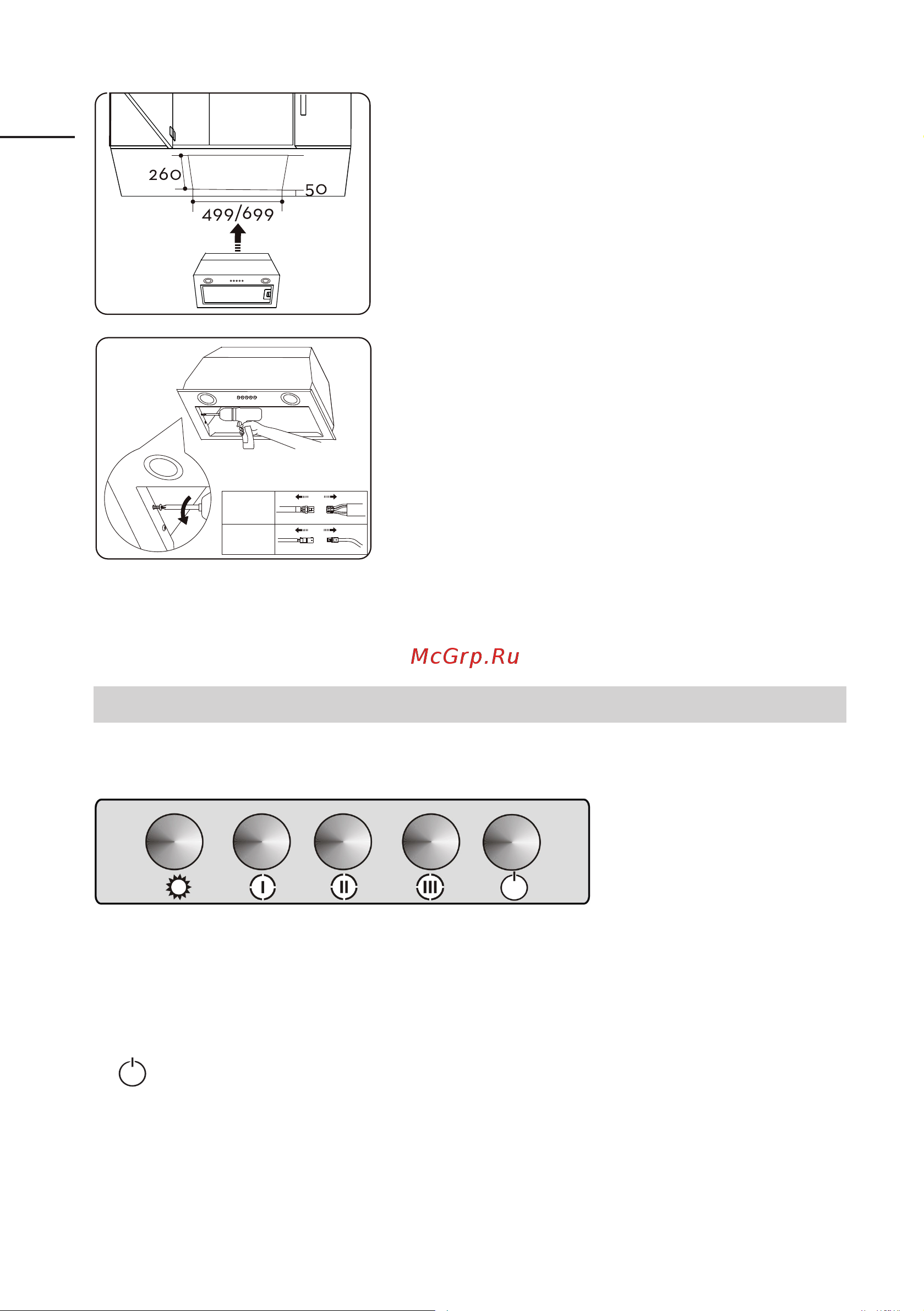

Перед установкой сделайте необходимые отверстия

на вашем кухонном шкафу так, чтобы разместить

вытяжку (длина вытяжки 52.5 см).

Требуемая минимальная ширина шкафа - не менее

260 мм + минимум 50 мм должно быть оставлены для

отступа (как показано на рисунке).

- извлеките вытяжку из коробки и аккуратно разме-

стите ее на горизонтальной поверхности выходным

отверстием вниз.

- снимите жировой фильтр и аккуратно открутите 4

винта фиксирующих панель вытяжки.

- извлеките лампу (или лампы – опционально) осве-

щения, отключите электрическую колодку и снимите

панель вытяжки.

- закрепите саморезами из комплекта поставки.

- установите обратно панель вытяжки и закрепите

ее, подключите электрическую колодку и установите

лампу (или лампы) освещения.

Внимание: в качестве отвода воздуха используйте специальную отводную

трубу (в комплект не входит).Отвод выходящего воздуха должен иметь мини-

мальное количество изгибов – достаточно одного Г-образного изгиба.

Описание устройства

ПАНЕЛЬ УПРАВЛЕНИЯ

Примечание: изображения прибора и панели управления даны схематично и

могут отличаться от реальных приборов и панелей.

Вытяжка оборудована фронтальной кнопочной панелью управления.

- Выкл скорости

I - 1 скорость (Разогрев пищи)

II - 2 скорость (обычные условия приготовления, варка / жарка)

III - 3 скорость (интенсивный процесс приготовления, большое количество пара,

Переклю-

чатель

Лампа
