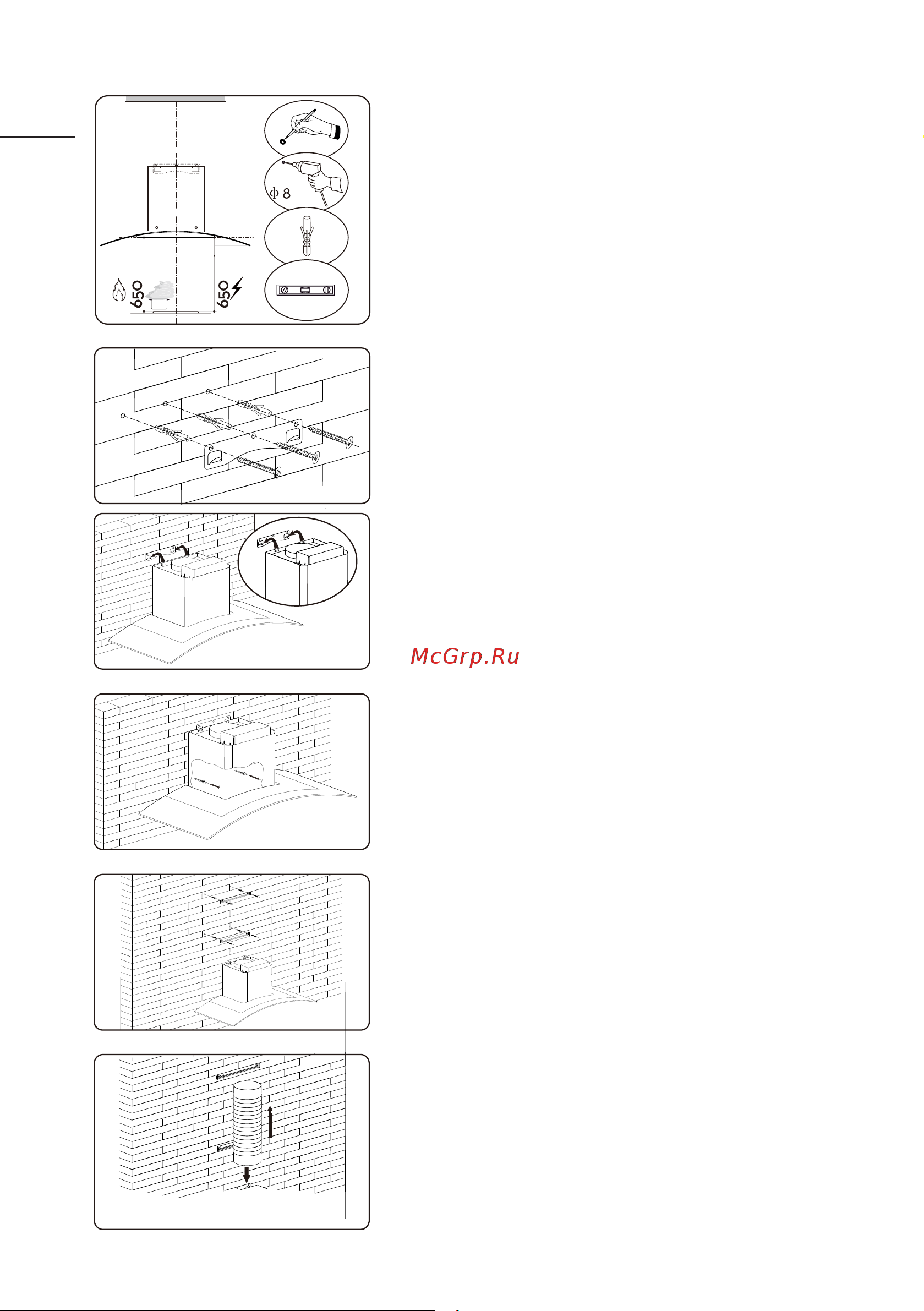

1. Подготовьте карандаш, электродрель, установоч-

ный комплект и уровень перед установкой.

Рекомендуемая высота установки: 700 мм.

Требуемая минимальная высота установки: 650 мм.

2. Установка крепежной пластины вытяжки. Для

установки вытяжки на стену используйте крепежную

пластину и крепежные элементы, поставляемые в

комплекте. Разметьте и просверлите 3 × 8 мм отвер-

стия для установки крепежной пластины. Установите

крепежную пластину.

3. Установка вытяжки. Закрепите вытяжку на кре-

пежной пластине при помощи креплений, идущих в

комплекте. Убедитесь, что все крепежные элементы

зафиксированы.

4. Отметьте на стене правильное положение допол-

нительных кронштейнов декоративного короба и про-

сверлите 2 × 8 мм отверстия для каждого кронштей-

на, затем закрепите кронштейны винтами дымохода

и затяните винтами.

5. Закрепите обратный клапан на выпускном отвер-

стии воздуховода вытяжки, затем прикрепите трубу

воздуховода, как показано на рисунке.

6. Подключите одну часть вытяжной трубы к вытяжке,

другую часть трубы выведите в вентиляцию, так же

см. раздел «Подготовка к установке».
