двумя шайбами (M-H),(M-I), как показано на рис.

5.2.

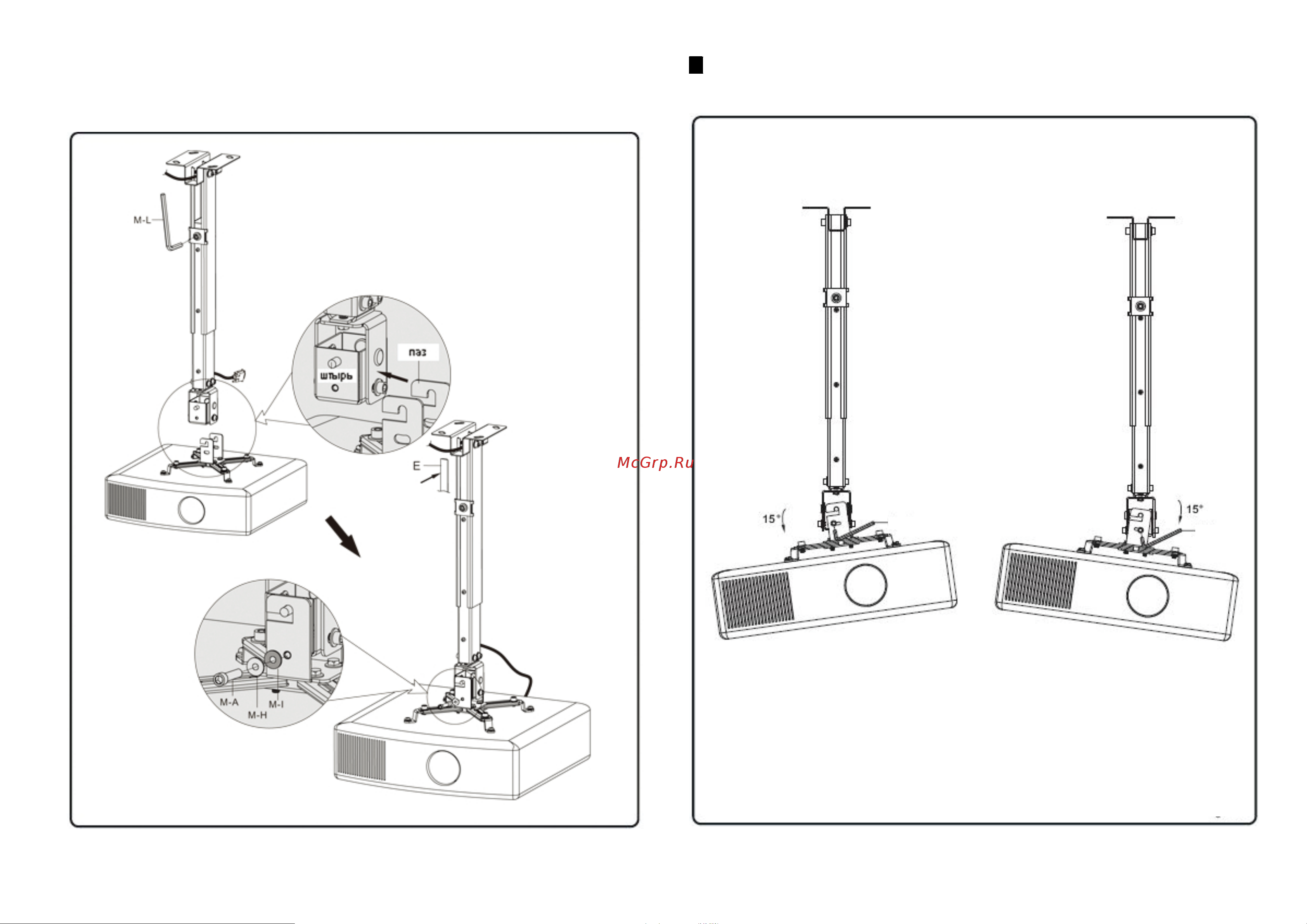

Регулировка угла наклона

• Отрезать пластину закрытия кабеля на длину выступания наружного корпуса. Завести пластину закрытия кабеля

имеется возможность отрегулировать положение проектора по углу наклона (в диапазоне от - 15 ° до + 15 °)

отверстие, как показано на рис.

5.2.

разворот вокруг своей оси ( в диапазоне от - 15 ° до + 15 °), как показано на Рис. 6.1 и Рис.

6.2.

• Насадить пазы переходного кронштейна на штыри шарнирного кронштейна и закрепить двумя винтами (M-A)

Важно: Перед тем, как перестать держать проектор, убедиться в том, что он сел правильно, а винты

надежно

затянуты.

рис.

6.1

рис.

5.2

M-K
