РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

6. ПОДГОТОВКА К РАБОТЕ

1. Распакуйте компрессор и комплектующие из упаковочной коробки.

2. Убедитесь, что компрессор не имеет механических повреждений.

3. Установите на компрессор транспортировочные колеса (Рис. 2).

4. Компрессор поставляется заправ-

ленный компрессорным маслом. Про-

верьте уровень масла в картере, при

необходимости долейте масло в картер

(см. пункт «Замена масла») до макси-

мального уровня (до красной отметки) в

смотровом окне 1 (Рис. 3).

5. Подключение электрокабеля питания к блоку магнитного пускателя (только

для трехфазных моделей).

Электрокабель питания к трехфазным компрессорам подключается к

клеммам блока магнитного пускателя (Рис. 4). Для подключения используется

четырехжильный кабель сечением не менее 2,5мм

и трехфазная четырех-

контактная вилка.

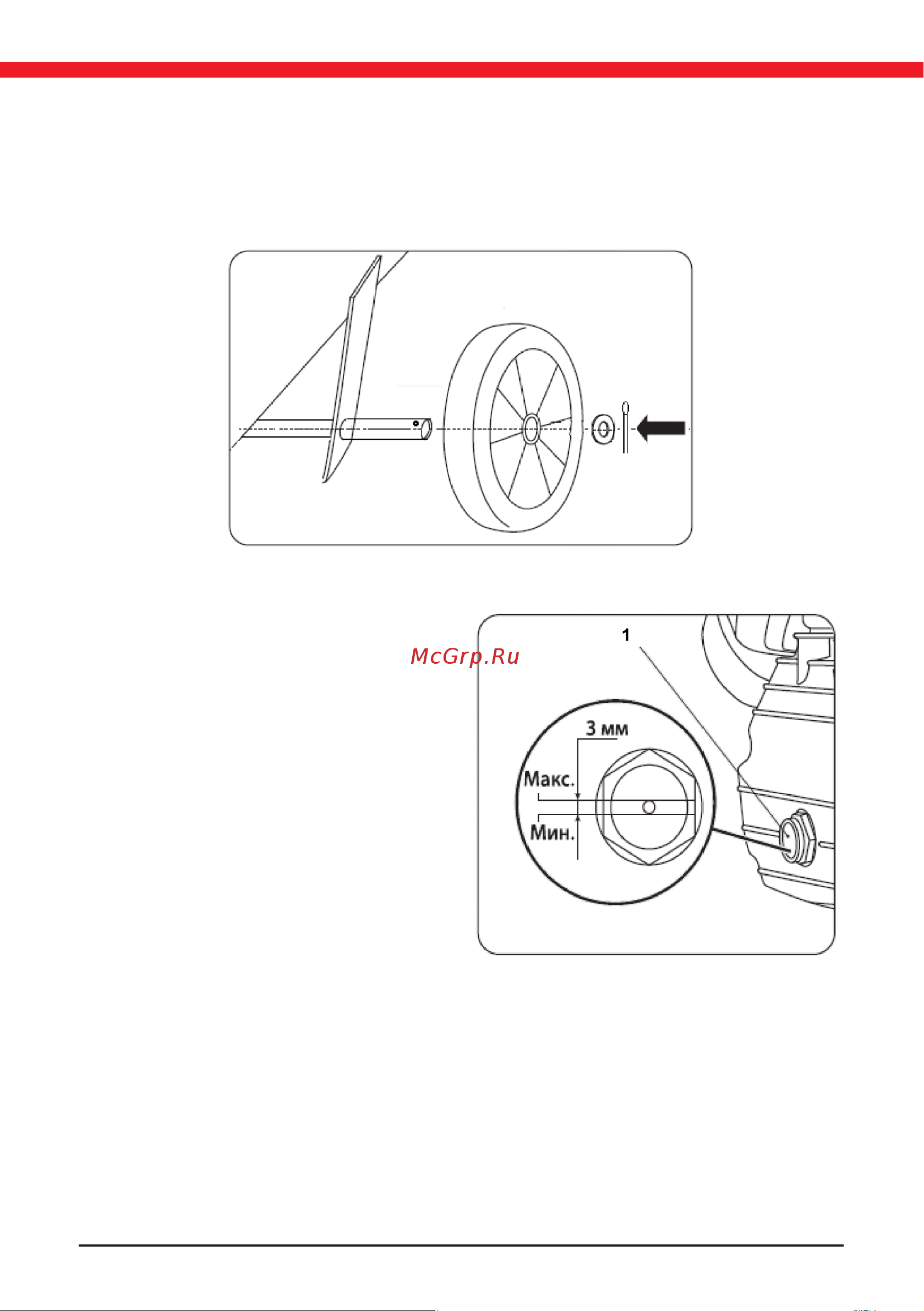

Рис. 2

Рис. 3
