РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

3. Для трехфазных моделей переведите выключатель на блоке магнит-

ного пускателя в положение «I» (ВКЛ).

4. Включите компрессор красной кнопкой реле давления (прессостата),

потянув ее вверх в положение Вкл. (Рис. 5). Компрессор запустится и начнет

накачивать воздух в ресивер. После достижения заданного верхнего уровня

давления компрессор остановится. По мере расходования воздуха давле-

ние в ресивере падает и, когда оно достигает нижнего заданного уровня

(разница между верхним и нижним уровнем давления 2 бар), компрессор

автоматически включится. Компрессор продолжает выполнять этот цикл в

автоматическом режиме до тех пор, пока его не выключить с помощью вы-

ключателя реле давления, нажав его вниз в положение Выкл. (Рис. 5)

Редуктор

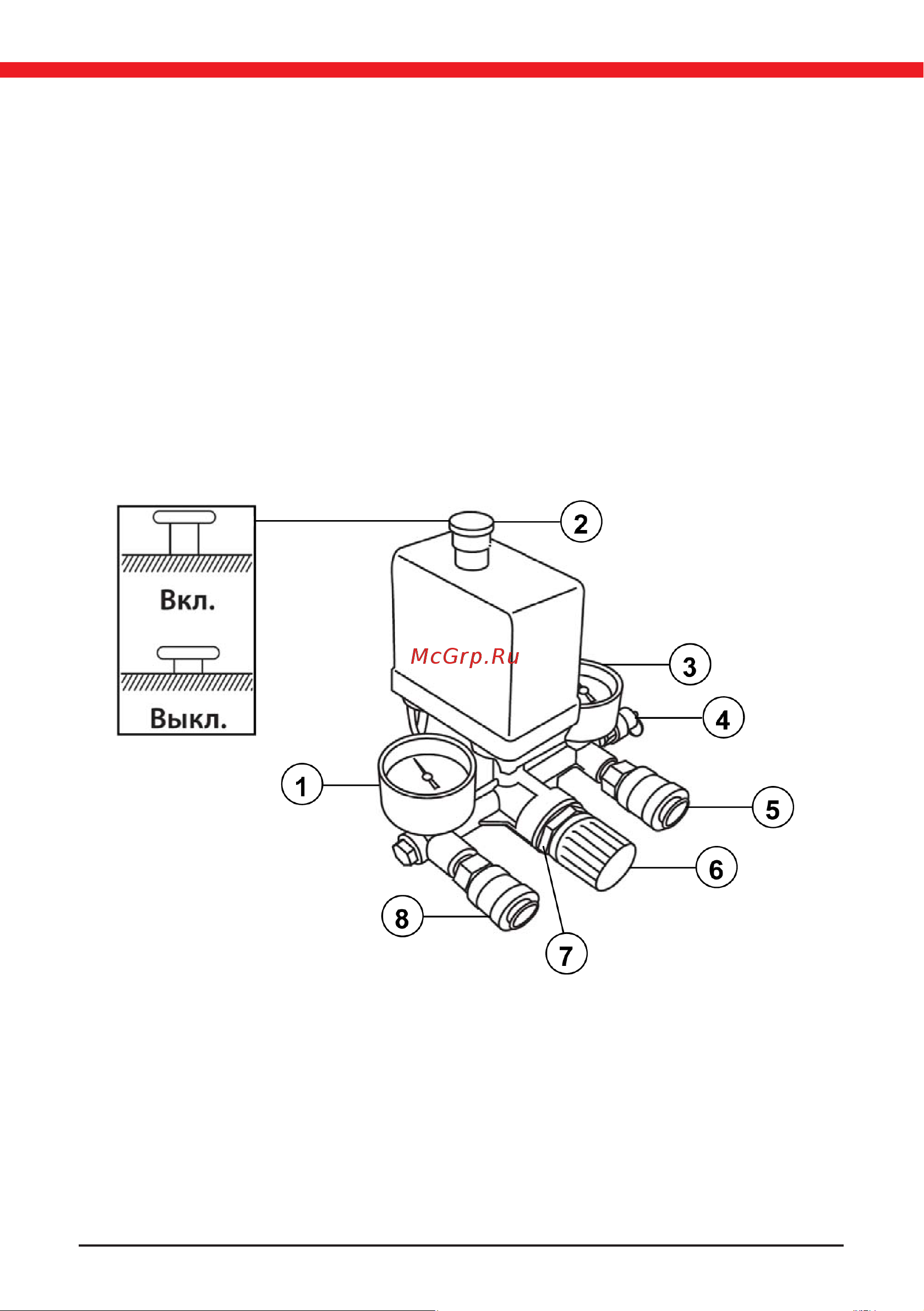

Рис. 5

1 – манометр давления на выходе «8»

2 – кнопка включения/выключения

компрессора

3 – манометр давления в ресивере

4 – клапан предохранительный

5 – выход «РАПИД» не регулируемый

6 – регулятор давления на выходе «5»

7 – контргайка регулятора давления

8 – выход «РАПИД» регулируемый
