4. КОМПЛЕКТНОСТЬ

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

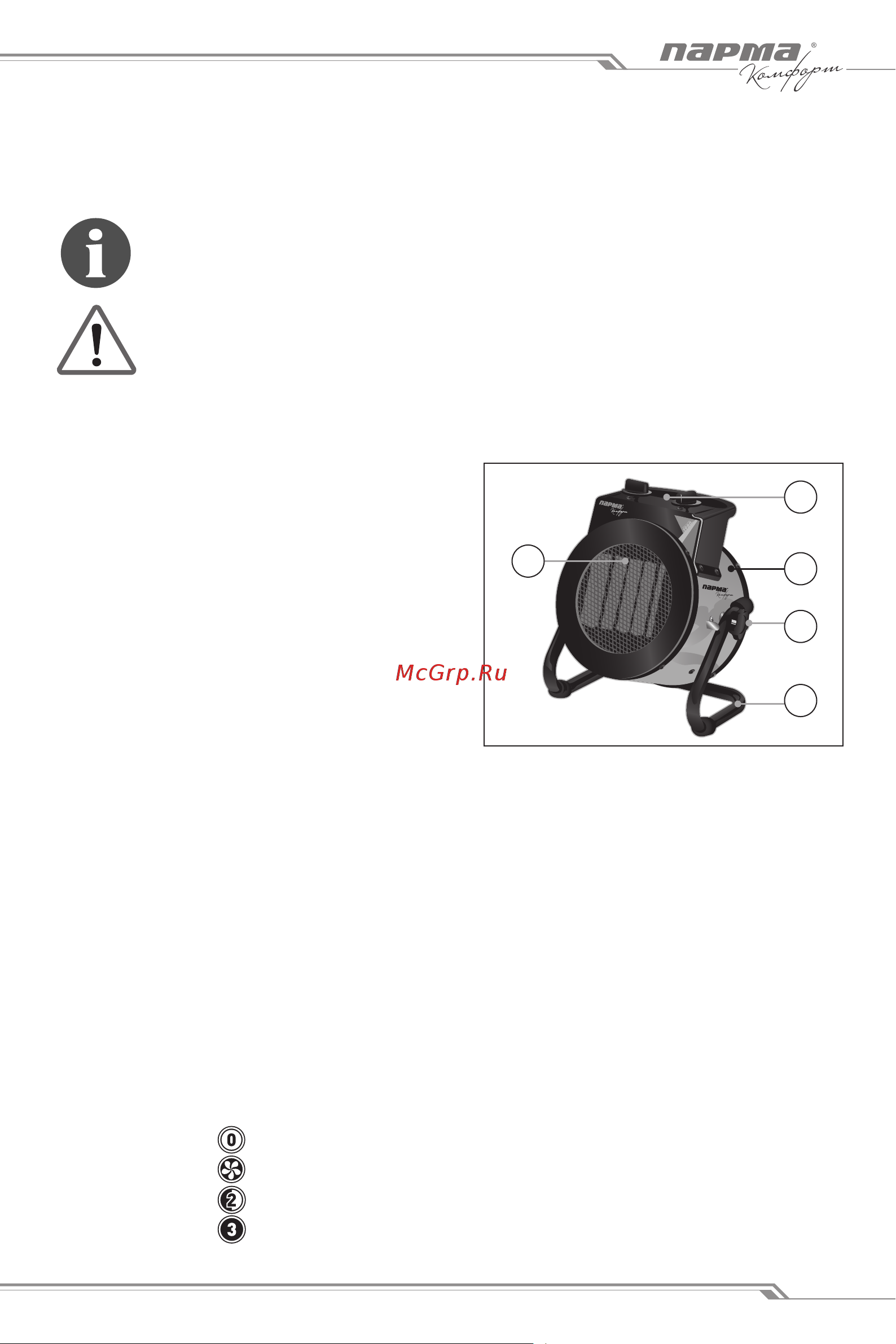

Схема тепловой пушки представ-

лена на рис. 1:

1 – кожух наружный;

2 – блок управления;

3 – выходная решетка;

4 – подставка;

5 – гайка

Несущая конструкция тепловой пушки состоит из кожухов наружного (1) и

внутреннего, изготовленных из листовой стали и имеющих цилиндрическую фор-

му. Во внутреннем кожухе размещены вентилятор и трубчатые электронагрева-

тельные элементы. Снаружи внутреннего кожуха расположен корпус блока управ-

ления (2). Кожух наружный, закрытый входной и выходной (3) решетками, винтами

устанавливается в подставке (4) и имеет возможность поворота в вертикальной

плоскости, угол поворота фиксируется гайками (5). Вентилятор всасывает воздух

через отверстия входной решетки. Воздушный поток, втянутый вентилятором в

корпус, проходя между петлями трубчатых нагревательных элементов, нагревает-

ся и подается в помещение через отверстие выходной решетки.

Принцип работы. Воздушный поток, втянутый вентилятором в корпус, про-

ходя между петлями трубчатых нагревателей, нагревается и подается в поме-

щение через решетку.

Работа тепловентилятора возможна в одном из следующих режимов:

– режим 0 « » выключено;

– режим 1 « » вентиляция без нагрева;

– режим 2 « » вентиляция с нагревом на неполную мощность;

– режим 3 « » вентиляция с нагревом на полную мощность;

Рис. 1.

Если комплектность упаковки нарушена или запасные части по-

вреждены при транспортировке, обратитесь к своему продавцу.

Технические характеристики и комплект поставки могут

быть изменены производителем без предварительного уве-

домления.

Электрическая

тепловая пушка ................................1 шт.

Руководство по эксплуатации ........1 шт.

Упаковка ............................................1 шт.
