Осторожно!

Данный прибор предназначен для подсоединения только к сети питания 230 В, 50/60 Гц.

Проводник заземления всегда должен быть подсоединен.

Руководствуйтесь схемой электрических соединений.

Соединительная коробка расположена снизу с задней стороны корпуса варочной панели. Чтобы

снять крышку используйте отвертку средних размеров. Вставьте ее в прорезь и снимите крышку.

Сеть питания

Подсоединение

Сечение кабеля

Кабель

Номинал

устройства защиты

230 В, 50/60 Гц

1 фаза + N

3 x 2,5 мм

H 05 VV - F

H 05 RR - F

25 A *

400 В, 50/60 Гц

2 фазы + N

4 x 1,5 мм

H 05 VV - F

H 05 RR - F

16 A *

* Рассчитано с учетом коэффициента одновременности согласно стандарта EN 60 335-2-6.

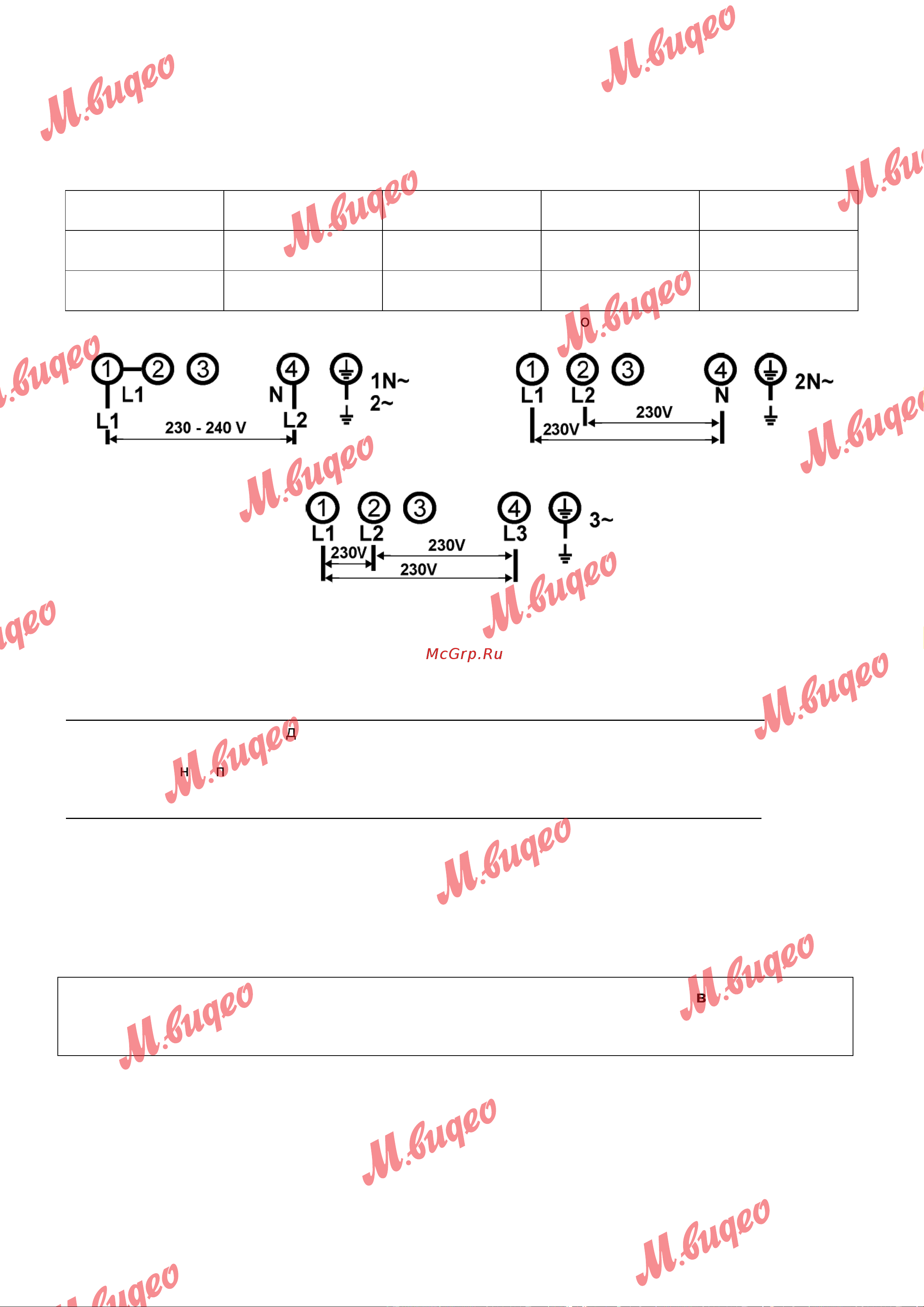

Подсоединение варочной панели

Задание конфигурации:

В зависимости от типа подсоединения используйте латунные перемычки, расположенные в ко-

робке рядом с зажимами.

Питание от однофазной сети 230 В пер. тока: 1 фазный + нулевой рабочий проводники

Установите перемычку между зажимами 1 и 2.

Подсоедините проводник заземления к зажиму заземления, нулевой рабочий проводник N – к

зажиму 4, фазный проводник L - к одному из зажимов 1 или 2.

Питание от двухфазной сети 400 В пер. тока: 2 фазных + нулевой рабочий проводники

Подсоедините проводник заземления к зажиму заземления, нулевой рабочий проводник N – к

зажиму 4, фазный проводник L1 - к зажиму 1, фазный проводник L2 - к зажиму 2.

Осторожно! Убедитесь, что проводники подсоединены к правильным зажимам, а сами за-

жимы надлежащим образом затянуты.

Производитель не несет никакой ответственности за ущерб, возникший в результате не-

надлежащего подсоединения к сети питания или который может возникнуть при исполь-

зовании прибора без заземления или с ненадлежащим заземлением.
