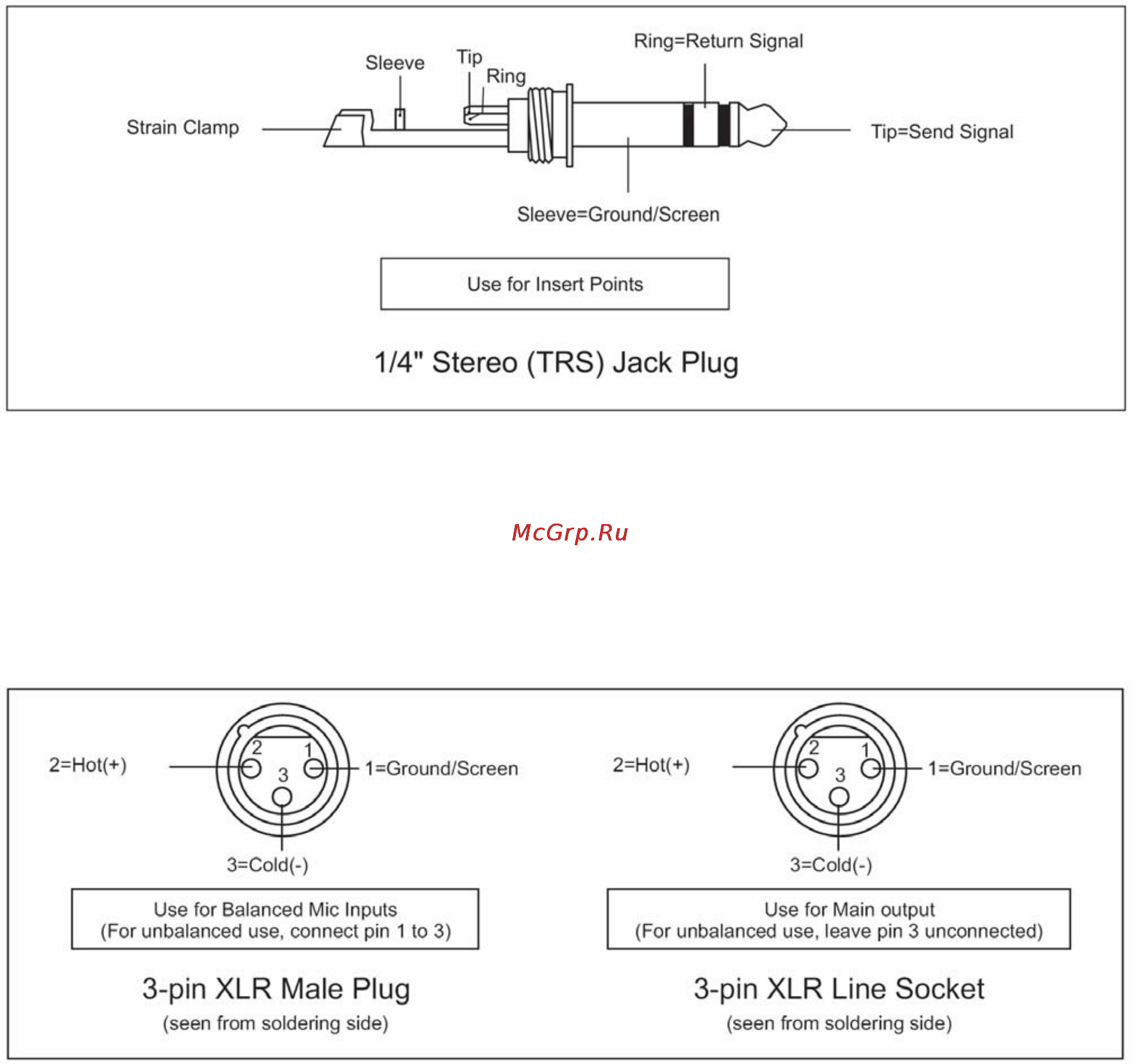

Пояснения к рис.

«Use for Insert Points 1/4" Stereo (TRS) Jack Plug»

«Штекер для стерео-разъема размером ¼ дюйма (TRS)».

1 Send Signal – зажим;

2 Sleeve – муфта;

3 Tip – кончик ;

4 Ring – кольцо;

5 Ring=Return Signal – кольцо = сигнал возврата;

6 Sleeve=Ground/Screen – муфта = земля / экран;

7 Tip=Send Signal – кончик = левый сигнал отправления.

Пояснения к рис. с лева. «3x-штыревой штекер «XLR».

2 = «горячий» (+);

1 = земля

/ экран;

3 = «холодный» (–).

Используйте для симметричных входов микрофона (для несимметричного использования

соедините штырь 1 с 3).

Пояснения к рис. с права. «3x-штыревой линейный разъем «XLR».

1 : 2 = «горячий» (+);

2 : 1 = земля / экран;

3 : 3 = «холодный» (–).

Используйте для основного выхода (для несимметричного использования оставьте штырь

3 несоединенным).
