www.huter.su
10
6. СБОРКА И РЕГУЛИРОВКА
1. Установите рукоятки управления на кронштейн и отрегулируйте по
высоте. Используя специальный болт из комплекта, закрепите рукоятку в нужном
положении.

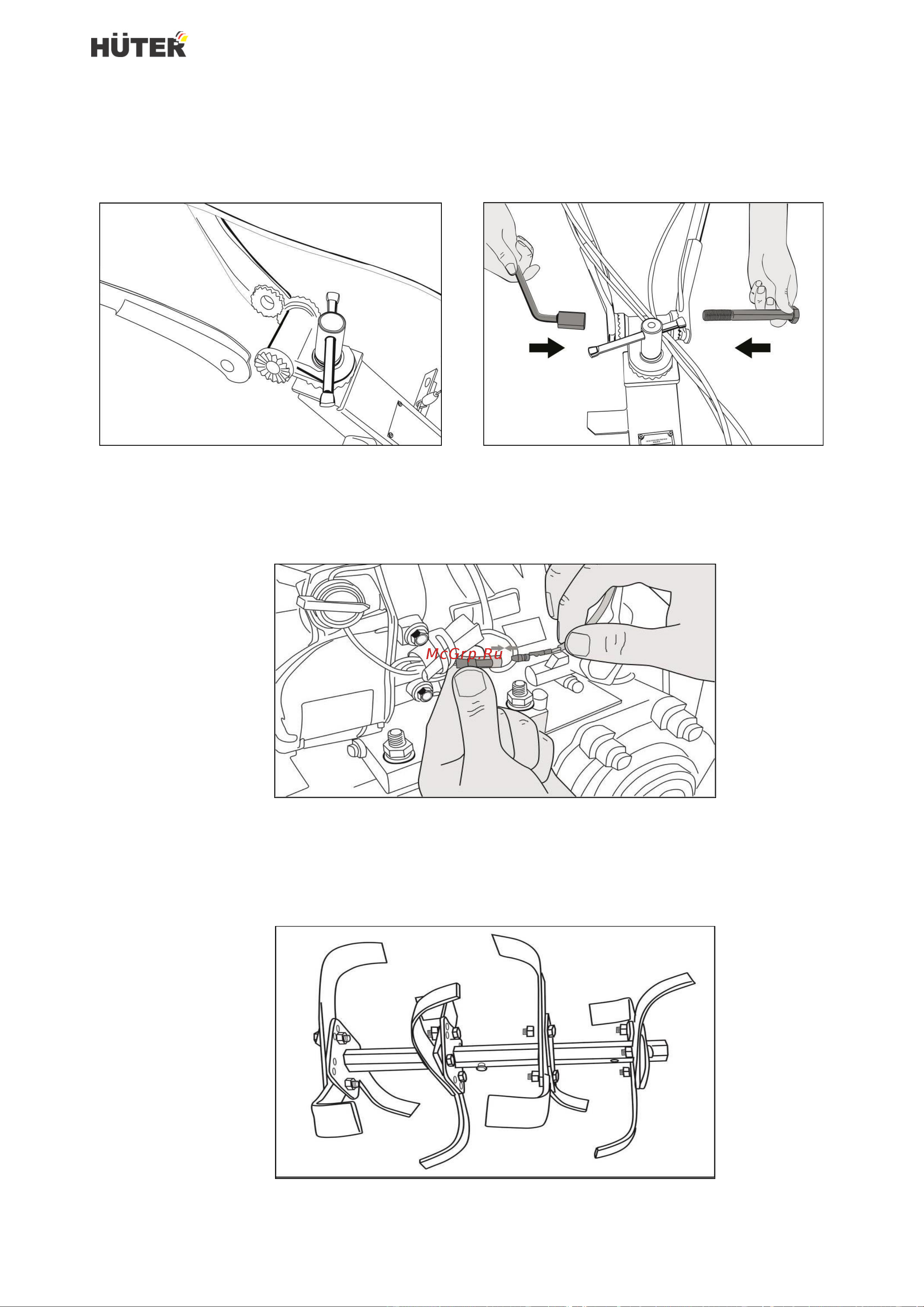

Рис. 3. Установка рукоятки управления Рис. 4. Фиксация рукоятки управления
2. Соедините клемму выносной кнопки включения зажигания на руле с
клеммой на основной ручке выключения зажигания, расположенной на двигателе.
Рис. 5. Соединение клеммы выносной кнопки стартера
3. При помощи болтов из комплекта соберите фрезы. Лезвия необходимо
устанавливать заточенной стороной по ходу движения агрегата. Лезвия можно
устанавливать, как по 3, так и по 4 штуки на секцию.
Рис. 6. Фреза в сборе по методу 3 лезвия на секцию
