~ 3 ~
NO VATEK-ELECTRO
PH-101M
70
76
124
1
2
3
4
6
Настоящее Руководство по эксплуатации предназначено для ознакомления с устройством,
требованиями по безопасности, порядком эксплуатации и обслуживания реле напряжения РН-101М
”Volt Control” (далее по тексту «изделие», «РН-101М»).
Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсут-
ствуют.
Термины и сокращения:
АПВ – автоматическое повторное включение нагрузки.
1 НАЗНАЧЕНИЕ
Реле напряжения РН-101М “Volt Control” предназначено для защиты бытовой техники (оборудова-
ния) мощностью до 3,5 кВт (холодильников, кондиционеров, стиральных машин, теле-аудио техники и
т.п.) от недопустимых колебаний напряжения в сети, последствий обрыва нейтрали, токовых перегру-
зок.
РН-101М обеспечивает:
– отключение защищаемого оборудования, если значение напряжения сети выходит за пределы,
заданные пользователем (после восстановления параметров сети произойдет автоматическое по-
вторное включение (АПВ));
– защиту от высоковольтных импульсных помех;
– снижение уровня высокочастотных помех;
– отключение нагрузки при перегрузке по току (при токе выше 16 А);
– индицирование действующего значения входного напряжения, состояния выходного реле
(включено/выключено) и состояния автомата токовой защиты.
1.1 Органы управления, габаритные и установочные размеры РН-101М приведены на
рисунке 1.
1 – кнопка включения автомата защиты по
току;
2 – трехразрядный индикатор;
3 – индикатор включения нагрузки;
4 – ручка установки порога срабатывания
реле по максимальному напряжению;
5 – ручка установки порога срабатывания
реле по минимальному напряжению;
6 – ручка установки времени АПВ;
7 – вилка для подключения РН-101М
к электрической сети;
8 – розетка для подключения защищаемого
оборудования.

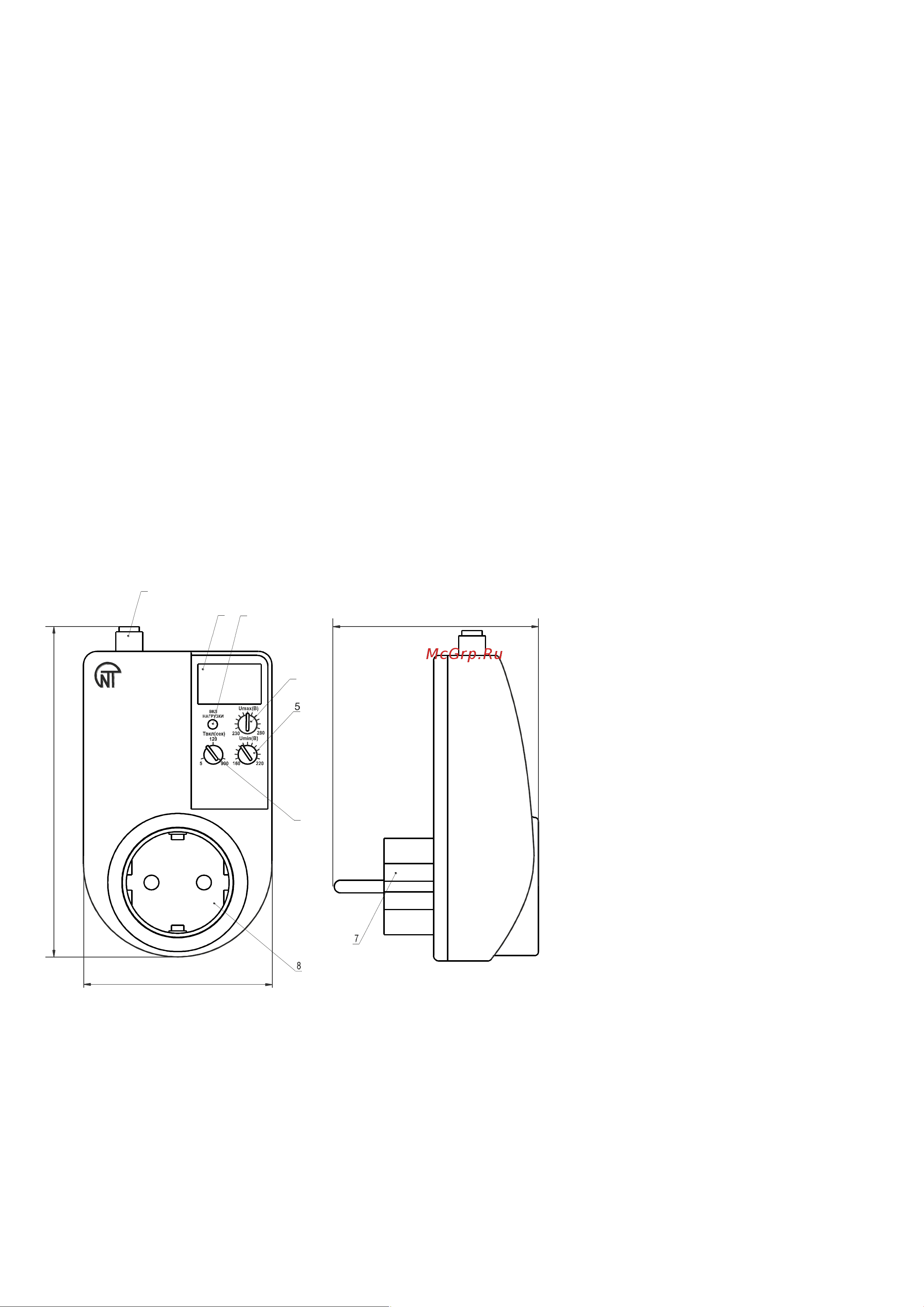

Рисунок 1 – Органы управления,
габаритные и установочные размеры РН-101М
1.2 Условия эксплуатации
Изделие предназначено для эксплуатации в следующих условиях:
– температура окружающей среды от минус 20 до +45 ºС;
– атмосферное давление от 84 до 106,7 кПа;
– относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.
ВНИМАНИЕ! Изделие не предназначено для эксплуатации в условиях:
– значительной вибрации и ударах;
– высокой влажности;
– агрессивной среде с содержанием в воздухе кислот, щелочей, и т. п., а также сильных за-
грязнений (жир, масло, пыль и пр.).
